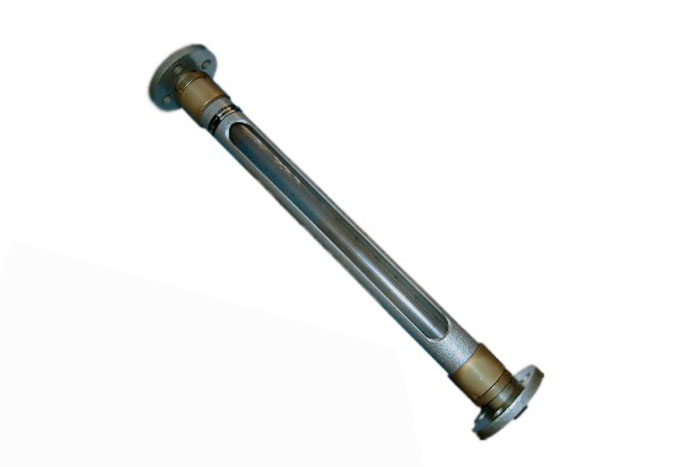

Ротаметры РМФ-0,1 ЖУЗ, РМФ-0,16 ЖУЗ
Описание
Ротаметры РМФ-0,1 ЖУЗ, РМФ-0,16 ЖУЗ предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабо загрязненных агрессивных жидкостей с дисперсными включениями инородных частиц, нейтральных к фторопласту и стеклу.
Устройство и принцип действия
Принцип работы ротаметра основан на восприятии динамического напора, проходящего снизу вверх измеряемого потока жидкости, поплавком, помещающимся в ротаметрической трубке.
При подъеме поплавка проходной зазор между трубкой и миделем поплавка увеличивается, при этом уменьшается перепад давления на поплавке. Когда перепад давления становится равным весу поплавка приходящемуся на единицу площади его поперечного сечения, наступает равновесие. При этом каждой величине расхода среды при определенной ее плотности и кинематической вязкости соответствует строго определенное положение поплавка.
Основными элементами ротаметров являются ротаметрическая трубка, помещенная в стальную обойму и поплавок.
| Модификации | РМФ-0,1 ЖУЗ | РМФ-0,16 ЖУЗ |
| Верхний предел измерения по воде | 0,100 м3/ч | 0,16 м3/ч |
| Условный проход | 10 Ду, мм | 15 Ду, мм |
| Рабочее избыточное давление | 6 кгс/см2 | |
| Величина потери давления от установки ротаметра в технологическую линию не должна превышать | 0,1 кгс/см2 | |
| Температура измеряемой среды | от -30 до 100°С | |
| Температура окружающей среды | от -30 до 50°С | |
| Относительная влажность окружающей среды | от 30 до 80% | |
| Материал поплавка | фторопласт | |
| Температурная погрешность ротаметров не должна превышать | 0,5 абсолютного значения основной допускаемой погрешности на каждые 10°С отклонения температуры окружающего воздуха от 20°С в диапазоне температур от -30 до 50°С | |
