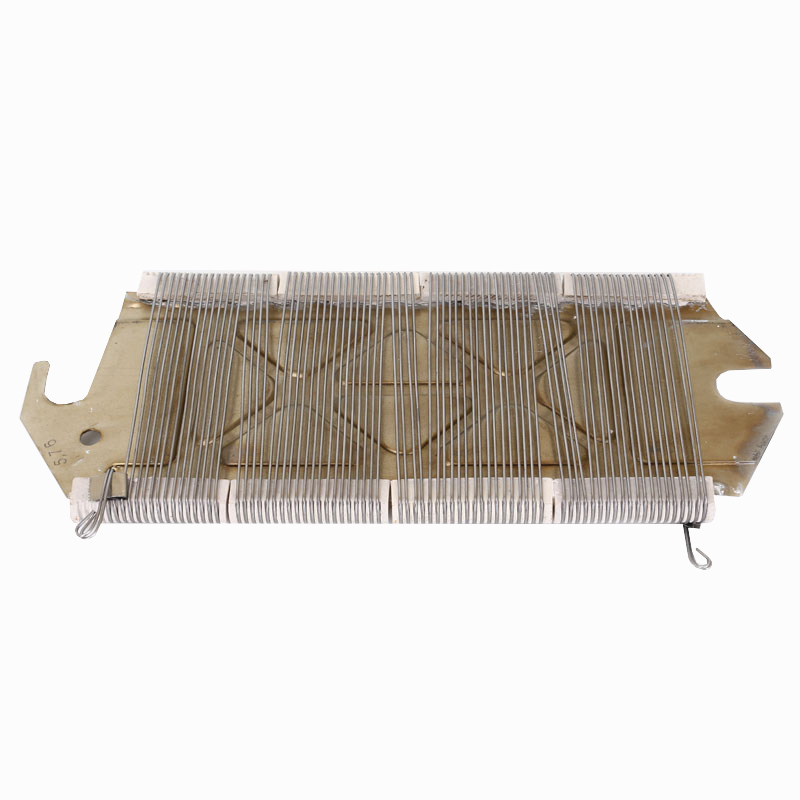

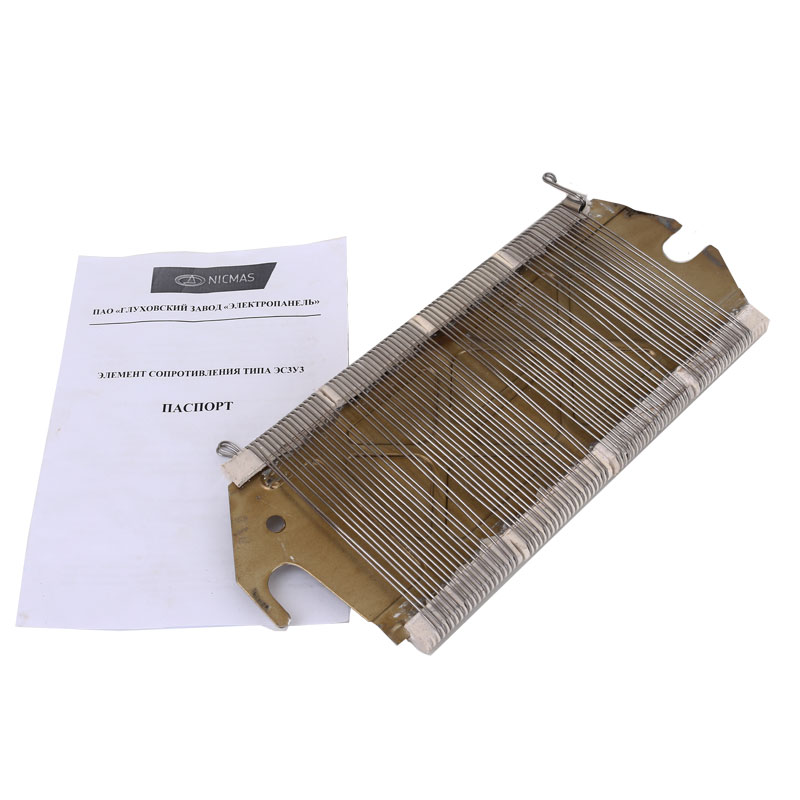

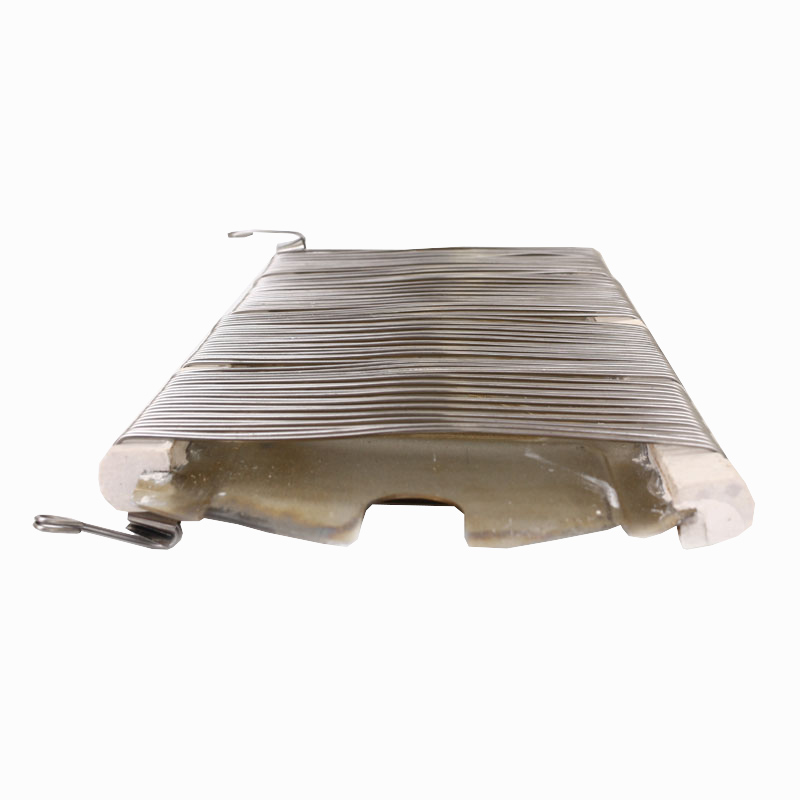

Резистор ЭС-3

No votes yet
Цена:
1050.00 руб.
Категория:
Документация:

Резистор ЭС-3 – это пассивное устройство, которое устанавливают в электрические цепи силового действия. Резисторами комплектуются электронные печатные платы. Основная функция, за которую отвечают резисторы ЭС – это равномерное перераспределение возникающих на различных участках электроцепи напряжений.

Работа резистора ЭС-3

Резисторные приборы эксплуатируются:

  • В цепях переменных токов, работающих в частотах 50 или 60 Гц, имеющих напряжение 660 В,
  • В цепях постоянных токов с напряжением до 440 В.

Устройства относятся к низковольтному оборудованию и используются как блоки резисторов, выполняющие следующие функции:

  • Балластные, нагревательные, добавочные, нагрузочные, разрядные, тормозные, пусковые, регулирующие.

Общая информация

Резистор ЭС3, его поверхностный слой и изоляция способны в течение 1 минуты выдерживать испытательное напряжение величиной 2500 В или и ток 20,7 А.

В рабочем состоянии резисторы располагаются в горизонтальном положении.

Гарантийные обязательства на все резисторы – 24 месяца с начала их эксплуатации при условии соблюдения правильных условий эксплуатации и предельных размеров тока и напряжения. Гарантийные обязательства распространяются на период не более 30 месяцев от даты выпуска, указанной на сопроводительных документов.

Климатическое исполнение блоков У (умеренный) и Т (тропический климат) категории 3 (закрытых помещениях без отопительной системы)

ГОСТ устройства - 15150-69.

Основные параметры, по которым отличаются различные наименования резистров – это:

  • Номинальное сопротивление в Ом – в пределах от 0,2 до 261
  • Номинальный ток в А – в пределах от 1 до 43,6
  • Масса – от 0,49 до 1,05 кг.
  • Резистор ЭС3У3
  • Резистор ЭС3У3 (импортный вариант)
  • Резистор ЭС3Т3 (вариант тропики)
