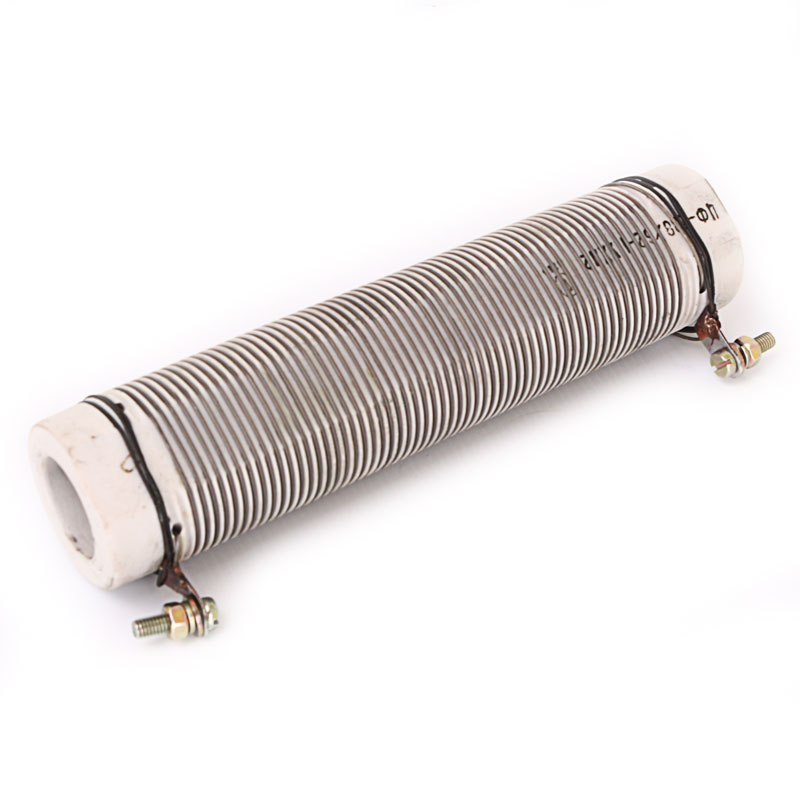

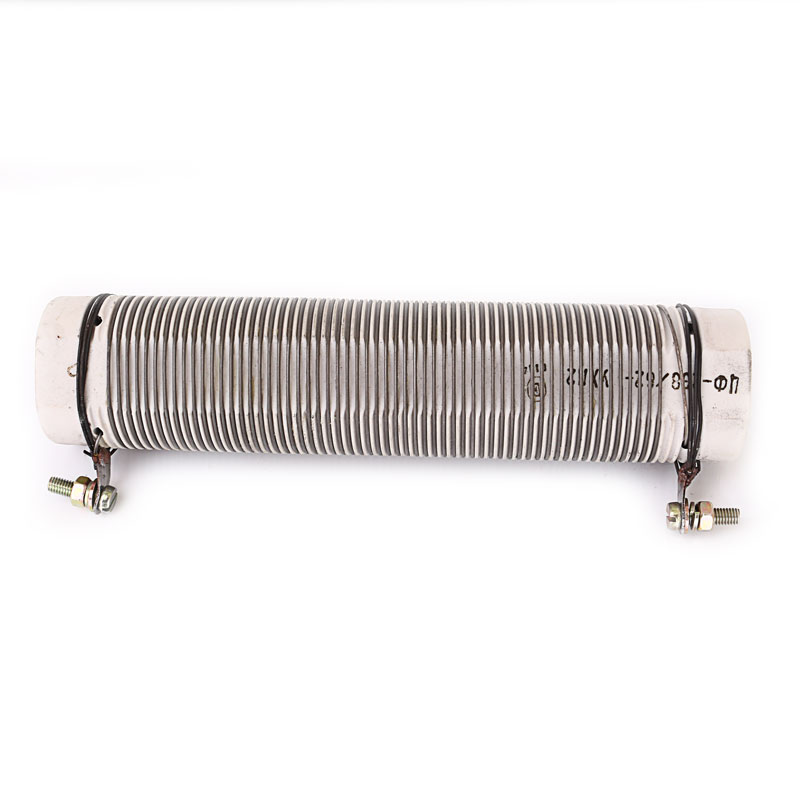

Резистор СР-300

Голосов: 2
Документация:
Паспорт(135.14 КБ)
1246 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Общее назначение резистора СР-300

Каждый резистор СР-300 с любыми параметрами предназначается для осуществления регулировок и установок токов управления в системах силовых электроцепей. Устройства применяются в виде пусковых, нагревательных, тормозных, добавочных, нагрузочных, регулирующих, разрядных элементов. Резисторы СР 300 используются для комплектации ящиков сопротивлений, блоков резисторов приводов, предназначенных для экскаваторов ЭКГ.

Характеристики

Тип резистора

Сопротивление

Модель СР–300

0,62 Ом; 0,8 Ом; 0,98 Ом; 1,08 Ом; 1,34 Ом; 1,8 Ом; 2,38 Ом; 2,72 Ом; 3,4 Ом; 3,8 Ом; 4,28 Ом; 4,8 Ом; 5,3 Ом; 7,45 Ом; 9,35 Ом; 11,8 Ом; 15,3 Ом; 17,0 Ом; 21,0 Ом; 23,4 Ом; 33,8 Ом; 42,0 Ом; 48,0 Ом; 51,0 Ом; 69,0 Ом; 85,0 Ом; 95,0 Ом; 106,0 Ом; 118,0 Ом; 132,0 Ом; 148,0 Ом; 163,0 Ом; 176,0 Ом

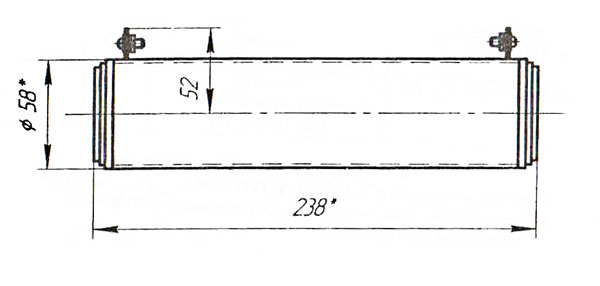

Габариты СР-300

Схема резистора СР-300

Модификации

Резистор  СР-300 производится 2 типов, постоянного и переменного, с соответственным обозначением:

  • СР-300 чертеж ГРИФ.434171,003, устройство переменного резистора включает в себя постоянную модель вместе с обустроенной системой регулировочного вывода, который выполнен в форме хомута;

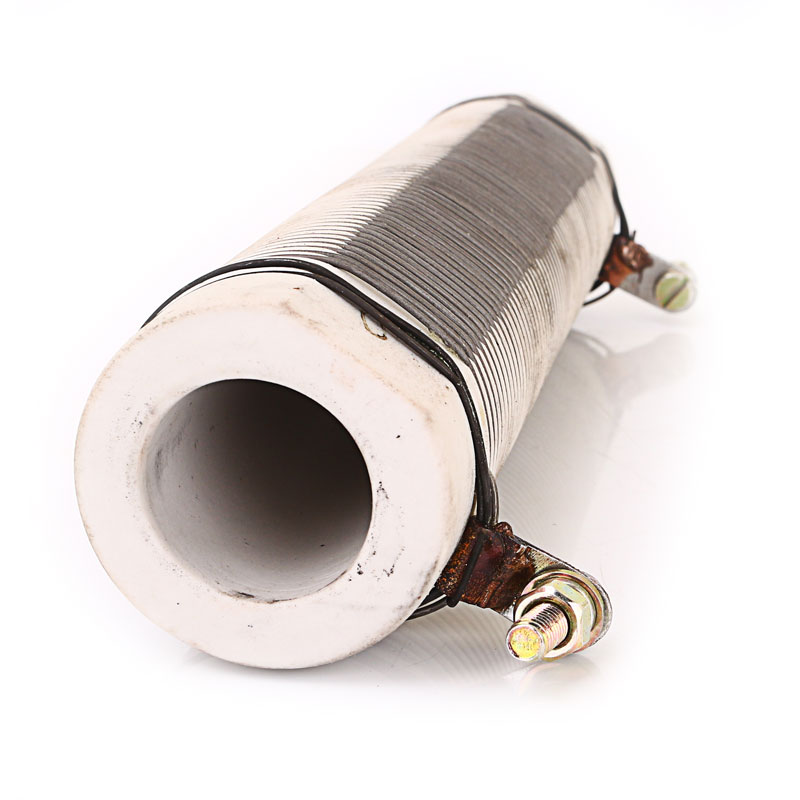

  • СР-300 чертеж ГРИФ.434171.001, постоянная конструкция включает в себя фарфоровый/стеатитовый цилиндр, на который намотано фактуру резистивного элемента, изготовленного из высокоомной проволоки. Конечные части элемента оснащены специальными выводами.
