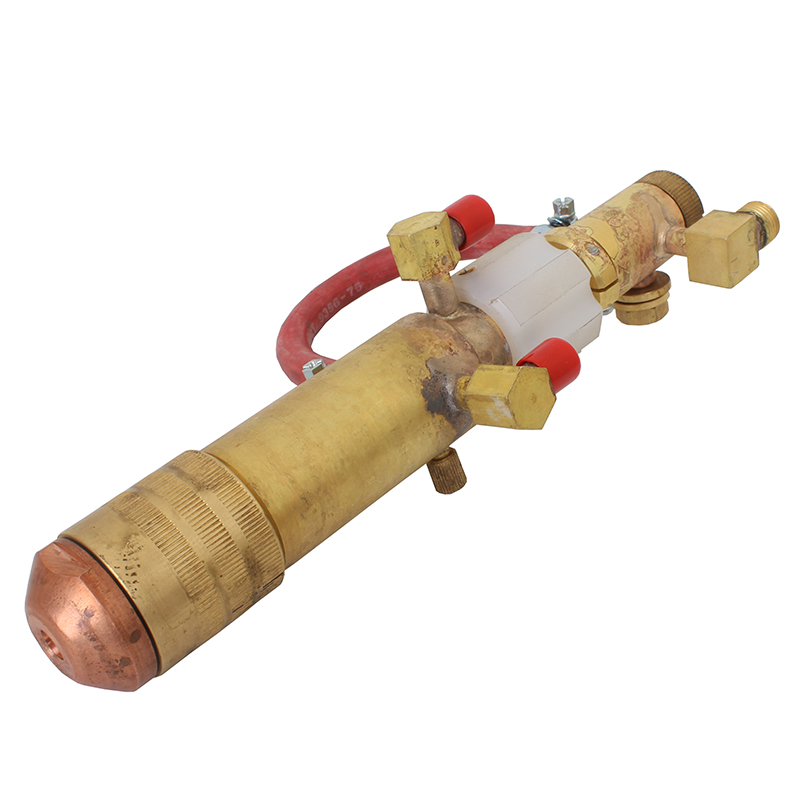

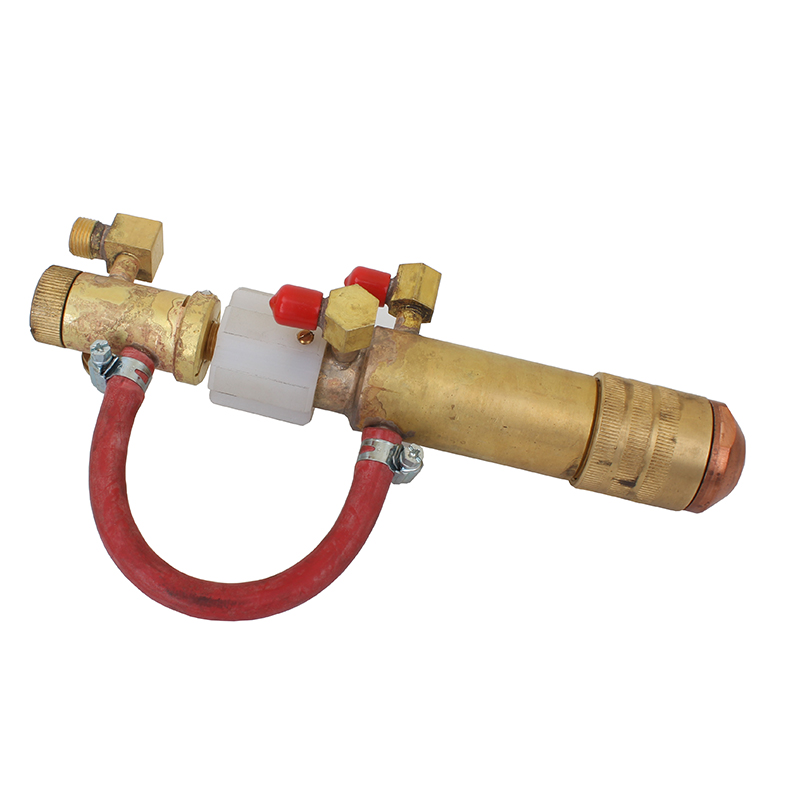

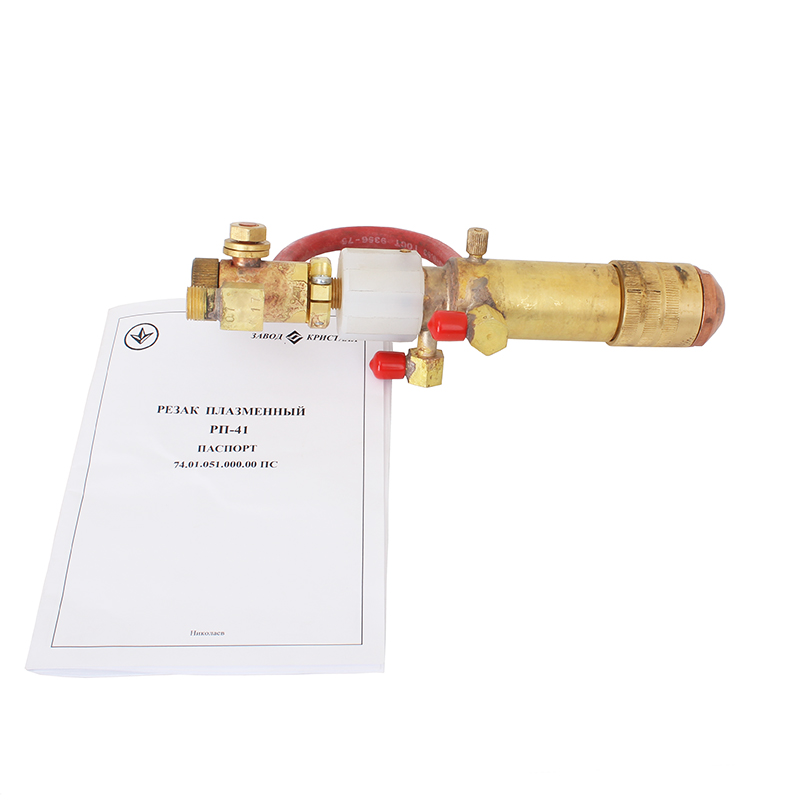

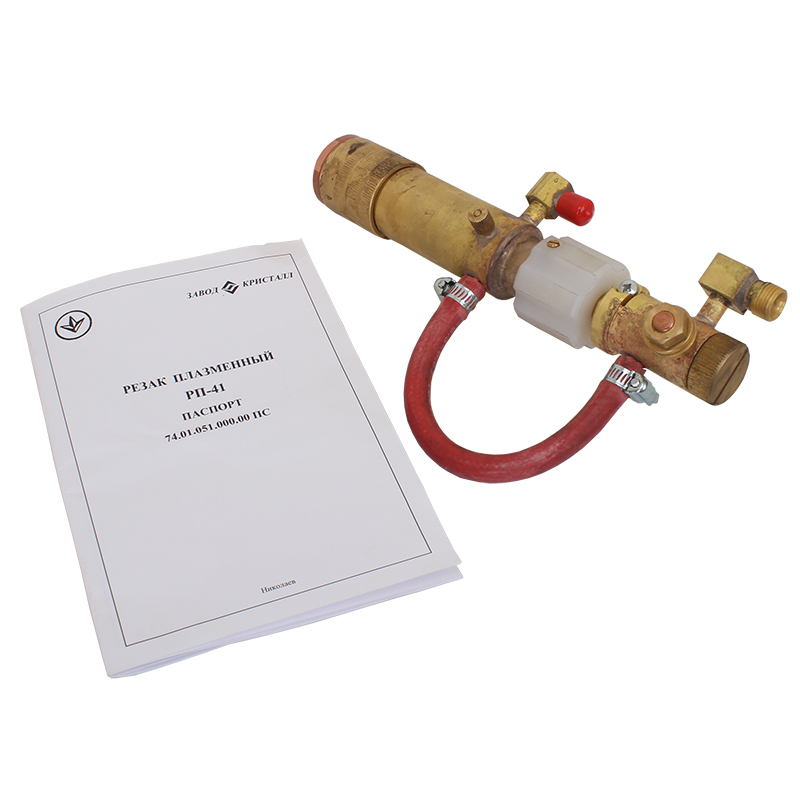

Плазменный резак РП-41 относится к режущему инструменту, используемому для разрезания материалов из металлов следующих типов: сталь, алюминий, медь, сплавы на основе любого из трех металлов. Работа устройства основана на методе воздушно-плазменной резки.

Область применения

Резак предложенного типа рассчитан для использования на предприятиях, которые занимаются ремонтными работами различной техники. Также этот прибор станет незаменимым помощником в коммунальной сфере и сельском хозяйстве.

Конструкционные особенности

Резак для воздушно-плазменной резки РП-41 имеет достаточно простую конструкцию, которая весьма надежна и обеспечивает бесперебойную и безопасную работу агрегата. Основными элементами, которые входят в состав плазменного резака, являются:

  • корпус резака;
  • токоподводящий кабель;
  • водоподводная магистраль;
  • рабочий электрод;
  • внутреннее сопло;
  • гайка-фиксатор.

Ключевым элементом в конструкции плазменного резака, от которого зависит качество резки, является его сопло. В зависимости от диаметра сопла меняется количество воздуха, который попадает в зону резки, что обуславливает ширину среза и гарантирует оптимальный процесс его охлаждения. Также от конструкции сопла зависит и параметры плазменной дуги, используемой в процессе резки. Оптимальная режущая способность дуги характерна для сопла, в которого длина не превышает его диаметр более чем в 1.51 раза.

Предложенная модель в качестве газа, используемого для формирования дуги, применяет сжатый воздух. Оптимальное охлаждение реализуется посредством использования водоподачи.

Рабочий процесс

Работа резака РП-41 имеет в своей основе принцип резки металла посредством тока, который проходит через плазму. Процесс непосредственной резки определенно заключается в расплавлении определенного участка металла, частицы которого выдуваются из зоны плавки мощной плазменной струей. Благодаря этому получается очень точный и качественный рез, который впоследствии может и не обрабатываться. Отличительной чертой резки с помощью этого типа резака является отсутствие процесса теплового деформирования, которое приводит к искажению деталей, особенно ели они имеют небольшую толщину.

Наименование параметра

Значение параметра

Тип, номинальное и предельное значение используемого тока

постоянный, 400 А, 500 А

Величина напряжения при холостом ходе

310 В

Газ для плазмообразоваия

воздух

Предельное давление плазмообразующего газа, его расход

не больше 0,5 МПа; 2,3·10-3м3

Вид охлаждения

водяное

Предельное давление охладителя

не больше 0,5 МПа

Габаритные параметры

80 x 140 x 270 мм

Вес

2 кг
