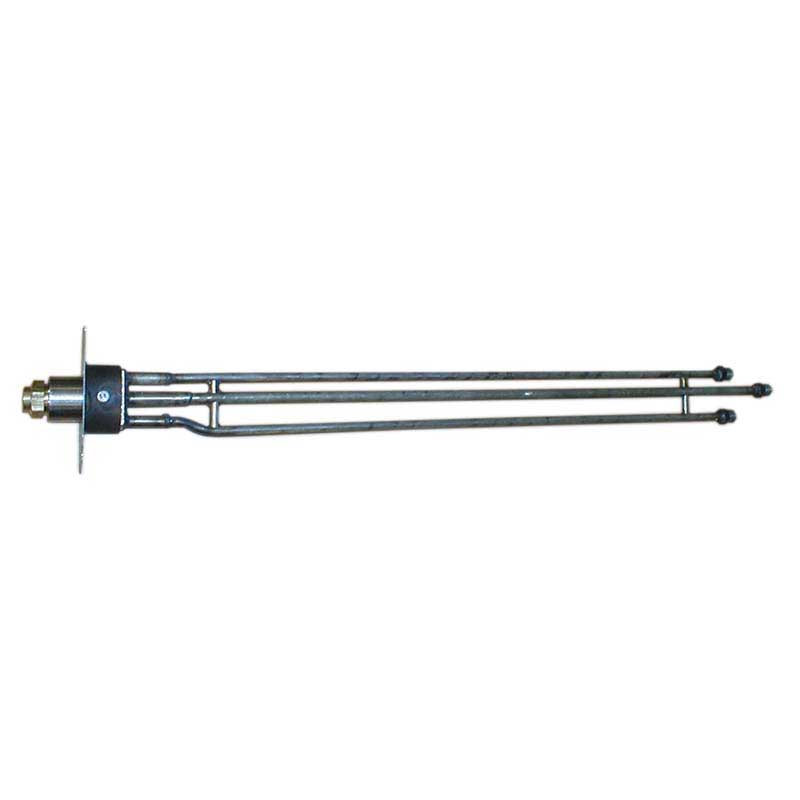

Резак для машинной резки «ДОНМЕТ» 511
Описание
Резак для машинной резки «ДОНМЕТ» 511 служит для машинной раздельной резки низкоуглеродистых сталей толщиной от 300 до 800 мм (слитки, поковки и т.п.).
Особенность резака заключается в том, что смешение горючего газа с кислородом происходит по принципу внешнего смешения газов за пределами сопла, что исключает возможность появления обратного удара пламени.
Особенности конструкции: раздельный подвод кислорода подогревающего и кислорода режущего, регулировка расхода газов с пульта газорезательной машины. Используется природный газ (метан).
В состоянии поставки резак комплектуется мундштуком № 800, по индивидуальному заказу может комплектоваться мундштуками № 300 и № 500.
| Толщина разрезаемой стали, мм | 300 | 500 | 800 |
| Мундштук № | 300 | 500 | 800 |
| Скорость резки, номинальная, мм/мин | 140 | 90 | 65 |
| Ширина реза, номинальная, мм | 10 | 20 | 30 |
| Давление на входе кислорода режущего, кгс/см2 | 6 | 6 | 7 |
| Давление на входе кислорода подогревающего, кгс/см2 | 1,5 | 2 | 2,5 |
| Давление природного газа (метана) на входе, кгс/см2 | 0,8 | 0,8 | 0,8 |
| Расход кислорода режущего, м3/час | 30 | 80 | 170 |
| Расход кислорода подогревающего, м3/час | 15 | 28 | 33 |
| Расход природного газа (метана), м3/час | 15 | 27 | 32 |
| Внутренний диаметр присоединяемых рукавов, мм | 12 | 12 | 12 |
| Длина резака, не более, мм | 1050 | ||
| Масса резака, не более, кг | 3,0 | ||
| Диаметр резьбы присоединительных штуцеров кислорода режущего | М20х1,5 | М20х1,5 | М20х1,5 |
| Диаметр резьбы присоединительных штуцеров кислорода подогревающего | М20х1,5 | М20х1,5 | М20х1,5 |
| Диаметр резьбы присоединительных штуцеров горючего газа | М20х1,5LH | М20х1,5LH | М20х1,5LH |
