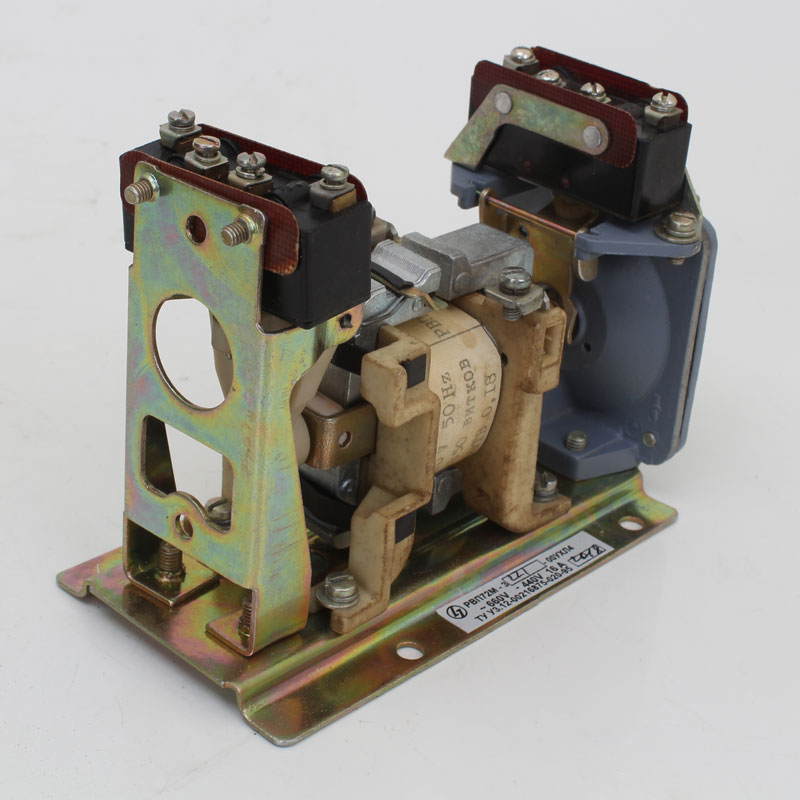

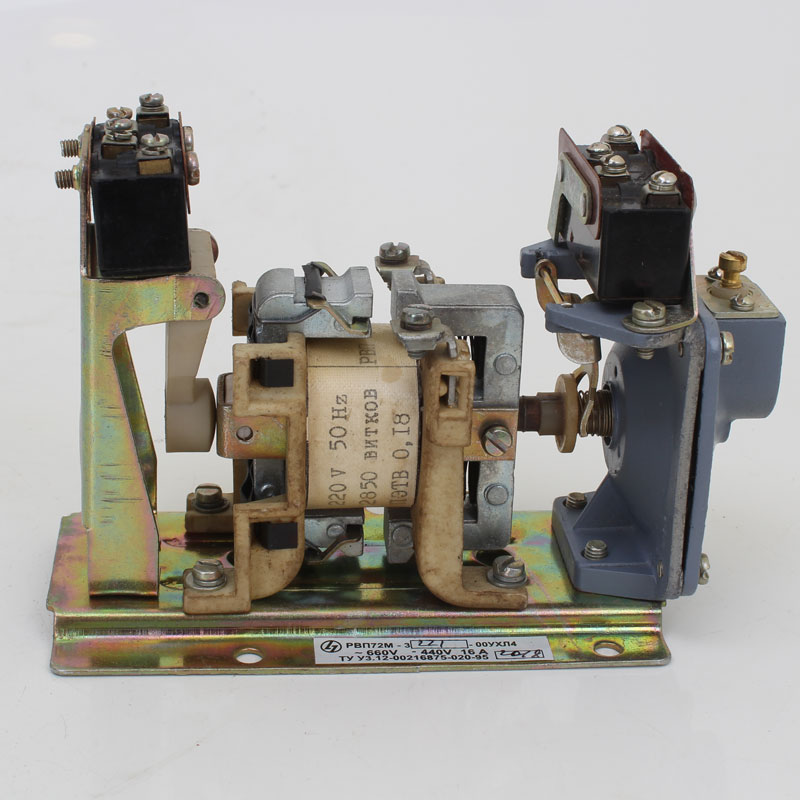

Реле РВП-72 3221

Голосов: 1
Документация:
Этикетка(72.91 КБ)
Серия:
Реле времени РВП-72
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Реле времени пневматическое РВП-72 3221 относятся к классу бесшкальных реле и обеспечивает передачу команд из одной электрической цепи в другую с определенными предварительно установленными выдержками времени.

Структура условного обозначения

Маркируется устройство следующим образом - реле РВП-72 3 - Х1-Х2-Х3, где:

  • РВП - реле времени пневматическое
  • 72 - условный номер разработки серии
  • 3 - условное обозначение величины реле.
  • Х1 - условное обозначение рода, вида и числа контактов:
    • 1 - 1 замыкающий + 1 размыкающий с выдержкой времени
    • 2 - 1 замыкающий + 1 размыкающий с выдержкой времени и 1 замыкающий + 1 размыкающий мгновенного действия
    • 3 - 2 замыкающих + 2 размыкающих с выдержкой времени
  • Х2 - род тока привода (2 - переменный)
  • Х3 - условное обозначение вида управляющей команды и числа независимых элементов выдержки времени:
    • 1 - управляемые подачей напряжения на электромагнитный привод
    • 2 - управляемые снятием напряжения с электромагнитного привода
    • 3 - управляемые подачей и снятием напряжения питания (с 2-мя независимыми элементами выдержки времени).

Эксплуатация

Реле должно применяться в следующих условиях:

  • высоты над уровнем моря не более 2000м.
  • рабочих температур от +5 до +45°С.
  • окружающая среда - невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры реле в недопустимых пределах.

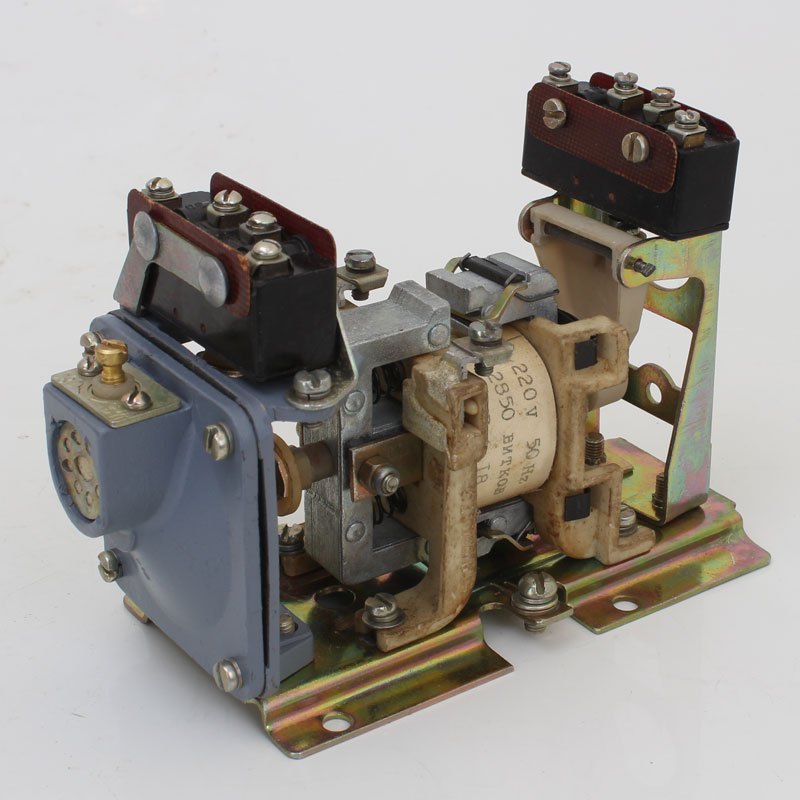

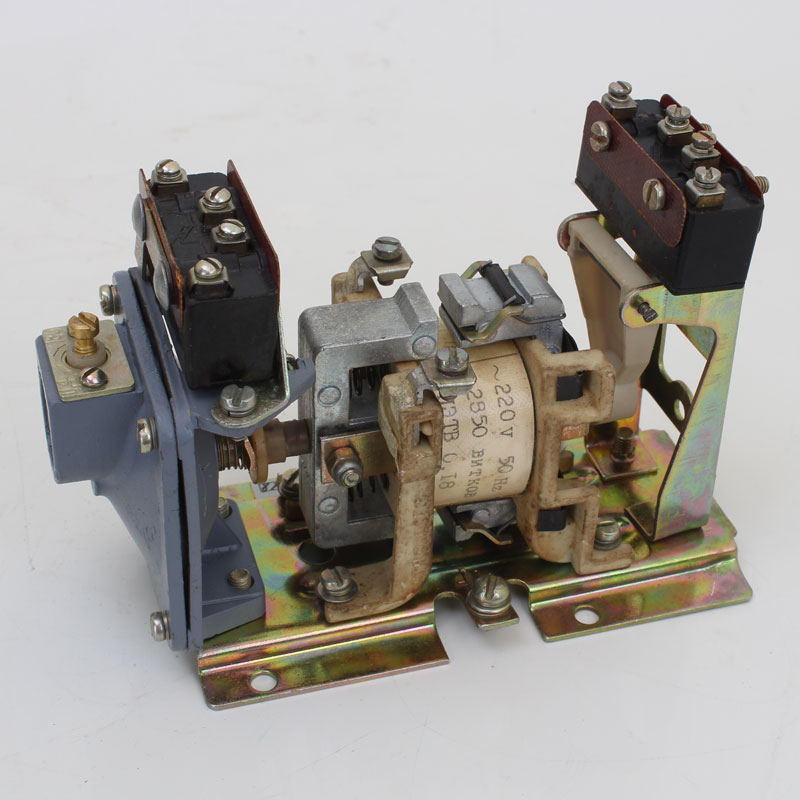

Особенности конструкции

Реле состоит из пневматической приставки выдержки времени, имеющей контакты с временной задержкой, и электромагнитного привода, собранных на общем основании. Пневматическая приставка времени универсальна.

В качестве коммутирующих контактов в реле времени РВП-72 3221 применен микровыключатель или контактное устройство, укрепленное на стойке.

Монтаж

Реле предназначено для установки как на металлических, так и на изоляционных панелях и крепится винтами М5.Электрический монтаж производится любым монтажным медным проводом. При этом к каждому зажиму реле может быть присоединено до двух проводов сечением не более 1.5 мм2 или одного сечением не более 2.5 мм2.

Купить РВП-72 3221 можно связавшись с нашими менеджерами по телефону или e-mail, указанному на сайте.

Характеристики

Параметры Значения
Номинальное напряжение катушки, В:
  • РВП-72 3221 660 В:
  • РВП-72 3221 550 В,
  • РВП-72 3221 500 В,
  • РВП-72 3221 440 В,
  • РВП-72 3221 415 В,
  • РВП-72 3221 400 В,
  • РВП-72 3221 380 В,
  • РВП-72 3221 240 В,
  • РВП-72 3221 230 В,
  • РВП-72 3221 220 В,
  • РВП-72 3221 127 В,
  • РВП-72 3221 115 В,
  • РВП-72 3221 110 В,
  • РВП-72 3221 36 В,
  • РВП-72 3221 24 В,
  • РВП-72 3221 12В
 660 В:
550 В,
500 В,
440 В,
415 В,
400 В,
380 В,
240 В,
230 В,
220 В,
127 В,
115 В,
110 В,
36 В,
24 В,
12В
Диапазон регулируемых выдержек времени, c 0,4...180
Номинальный ток исполнительных контактов, А 16
Потребляемая мощность, В·А, не более 30
Время возврата, с, не более 0,4
Время подготовки реле, с, не более 2
Разброс выдержки времени реле, %, не более ±10
Дополнительная погрешность от старения, %, не более ±30
Дополнительная погрешность, обусловленная изменением температуры, % от уставки, не более ±40
Механическая износостойкость, млн. циклов, не менее 10
Коммутационная износостойкость, млн. циклов, не менее 1,6
Масса, кг 1,0

Цена реле РВП-72 также уточняется у менеджеров. Они, в кратчайшие сроки, дадут вам ответ на интересующий вас вопрос.

Схемы

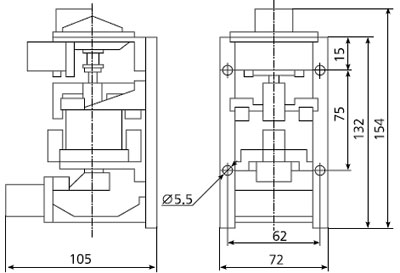

Рис.1. Габаритный чертеж РВП-72 3221

Рис.1. Габаритный чертеж реле времени РВП-72 3221

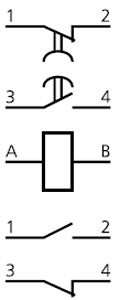

Рис.2. Схема подключения реле РВП-72 3221 110В, 220 В

Рис.2. Схема подключения реле РВП-72 3221 110В, 220 В
