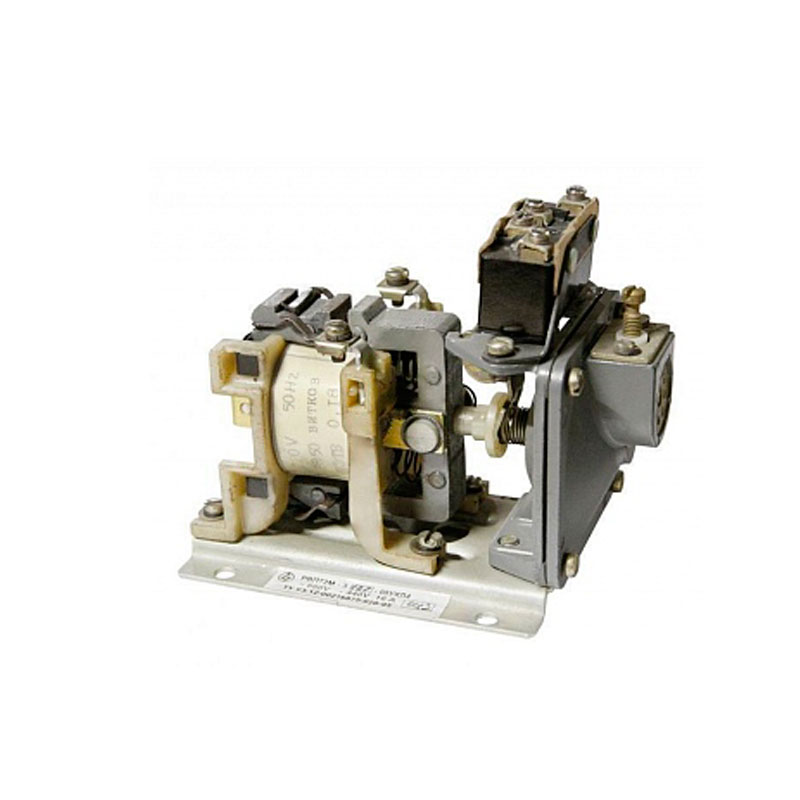

Реле РВП-72 3121

Реле времени пневматическое РВП-72 3121 относится к коммутационным системам, используемым для передач электрических импульсов из одной цепи в другую с определенной временной задержкой, которая предварительно выставляется в процессе настройки реле. Предложенные устройства отличаются наличием 2-х пневматических приставок, начала отсчета интервала временной выдержки после подачи или исчезновения электропитания с электромагнитного привода реле.

Структура условного обозначения

Маркируется устройство следующим образом - реле РВП-72 3 - Х1-Х2-Х3, где:

• РВП - реле времени пневматическое
• 72 - условный номер разработки серии
• 3 - условное обозначение величины реле.
• Х1 - условное обозначение рода, вида и числа контактов:
  • 1 - 1 замыкающий + 1 размыкающий с выдержкой времени
  • 2 - 1 замыкающий + 1 размыкающий с выдержкой времени и 1 замыкающий + 1 размыкающий мгновенного действия
  • 3 - 2 замыкающих + 2 размыкающих с выдержкой времени
• Х2 - род тока привода (2 - переменный)
• Х3 - условное обозначение вида управляющей команды и числа независимых элементов выдержки времени:
  • 1 - управляемые подачей напряжения на электромагнитный привод
  • 2 - управляемые снятием напряжения с электромагнитного привода
  • 3 - управляемые подачей и снятием напряжения питания (с 2-мя независимыми элементами выдержки времени).

Купить реле времени РВП-72 можно связавшись с нашими менеджерами по телефону или e-mail, указанному на сайте.

Эксплуатация

Реле изготавливаются для районов с умеренным и холодным климатом – исполнения О и УХЛ.Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4.

Оптимальными условиями для использования реле РВП-72 3121 являются:

• высота над уровнем моря не более 2000м.
• диапазон рабочих температур от +5 до +45°С.

Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры реле в недопустимых пределах.

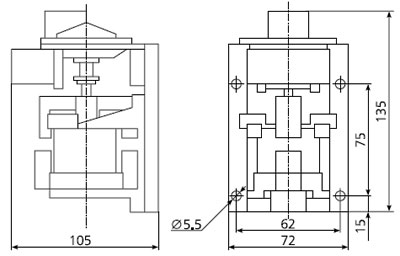

Монтаж

Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.Реле относятся к классу бесшкальных реле времени, поэтому в эксплуатации точная регулировка реле на необходимую уставку затруднительна. Выдержка времени контролируется секундомером, включенным в цепь микро-выключателя, или с помощью секундомера и индикаторной лампы путем трехкратного включения реле.

При необходимости можно регулировать в процессе эксплуатации величину уставки выдержки времени вращением регулировочного винта.

При значительном изменении температуры окружающей среды также необходима подрегулировка уставки выдержки времени.
