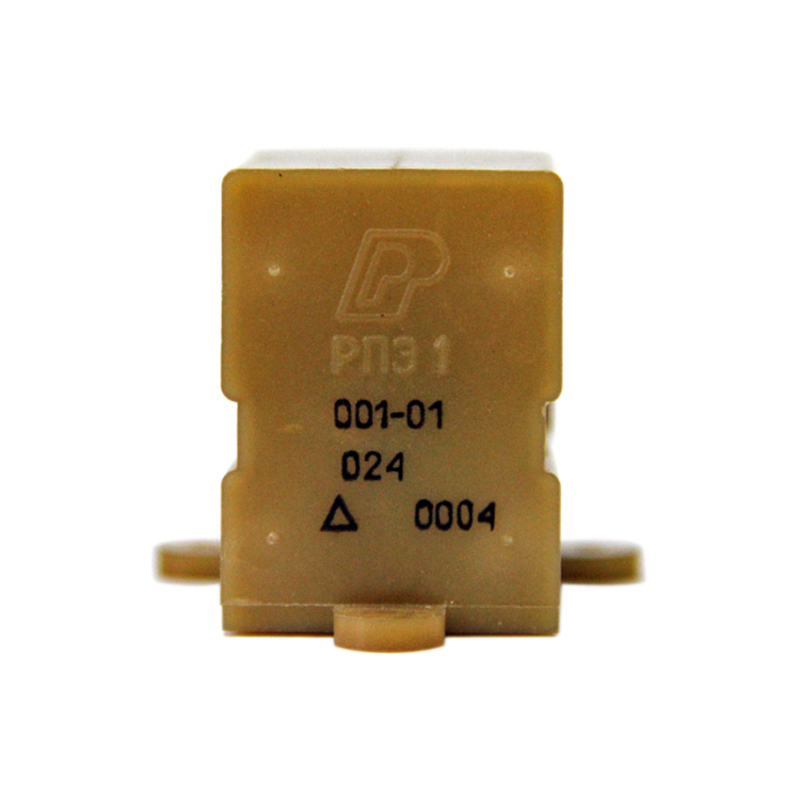

Реле РПЭ-1

Документация:

Руководство по эксплуатации(716.25 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Реле пуска электродвигателей РПЭ-1 - это электромагнитное реле переменного тока с одним размыкающим контактом. Оно предназначено для использования в системах пуска асинхронных однофазных электродвигателей мощностью до 1,5 кВт.

Область применения

Реле предназначены для автоматического отключения пусковых конденсаторов после разгона электродвигателей типа АИР3УТ80.

Характеристики

Технические характеристики
Параметр	Значение
Коммутируемый ток	до 30 А
Основные параметры	согласно таблице
Сопротивление контактов электрической цепи	не более 0,5 Ом
Сопротивление изоляции	не менее 50 МОм
Электрическая прочность изоляции	не менее 2500 В эфф.
Виброустойчивость в диапазоне частот от 10 до 200 Гц	5 g
Удароустойчивость	15 g
Температура окружающей среды	от -40 до +70°C
Мощность потребляемая обмоткой	не более 0,3 Вт
Износостойкость, срабатываний	не менее 30 000
Минимальный срок службы	15 лет
Масса	90 г

Основные параметры реле
Исполнения	Напряжение, В			Величина коммутации, не более		Вид нагрузки	Сопротивление обмотки при +20°C, кОм	Частота коммутации, Гц, не более
	срабатывания	отпускания	рабочее	тока, А	напряжения, В
ЛГИШ.647154.001-00	200 ±15	80 ±20	220 ±22	30	220	емкостная	8 ±1	0,167
ЛГИШ.647632.001-01	280 ±20	110 ±20	380 ±38		380		20 ±2
