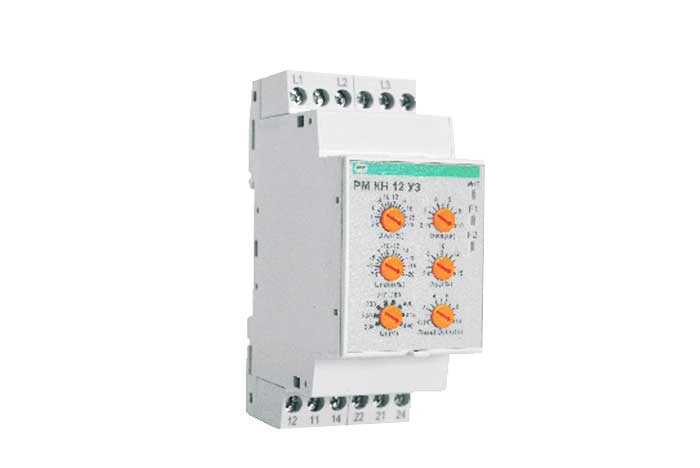

Реле РМ КН 12

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле РМ КН 12 предназначен для контроля напряжения сети питания и отключение нагрузки при изменении параметров сети выше или ниже установленных пределов.

Область применения

Реле широко используется в цепях переменного тока частотой 50Гц напряжением 380В.

Технические характеристики
Параметры Значение
Номинальное напряжение питания, В 208-404
Контроль напряжения ± 2-20% Un
Контроль ассиметрии напряжения, 5 - 15%
Частота сети, Гц 45-65
Гистерезис фиксированный 2%
Время отключения по снижению фазы, сек 0,5 сек
Задержка времени регулирования, сек 0,1 - 10
Задержка времени перезапуска регулирования, сек 0,1 - 10
Номинальный ток рабочих контактов(режим АС-15) 240/1,5 А
Коммутируемый ресурс(количество циклов вкл/выкл) 1х105
Максимальная потребляемая мощность, Вт 2
Степень защиты IP20
Диапазон рабочей среды, оС от - 5 до +40

Устройство и принцип действия

Реле контроля РМ КН 12 изготовлено на современной элементной базе с использованием микроконтроллера малой степени интеграции и двух исполняющих реле, которые обеспечивают гальваническую развязку от сетевого питания. Все оперативные установки необходимо настраивать без подачи напряжения на реле.

Назначение регуляторов:

  • Un устанавливается номинальное напряжение;
  • Under (%) устанавливается предел понижения напряжение в (%);
  • Over (%) устанавливается предел превышения напряжения (%);
  • Asy(%) устанавливается допустимая асимметрия напряжения (%);
  • Deley(S) устанавливается время, на протяжении которого реле не реагирует на аварию от 0.1 до 10 секунд;
  • Reset/Deley(S) устанавливается время перегрузки реле после снятия аварии.
