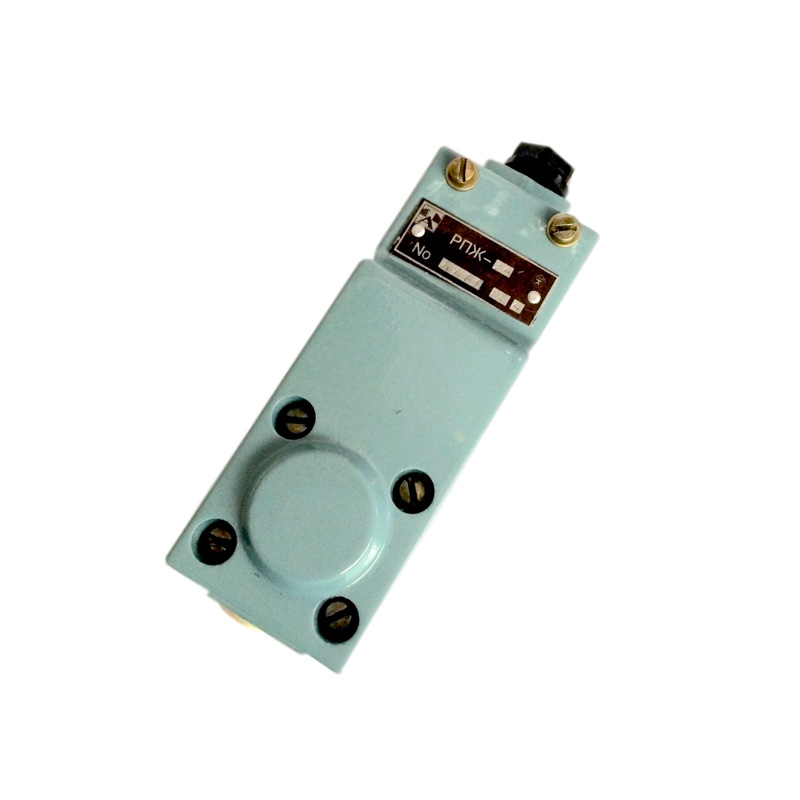

Реле протока жидкости РПЖ-8

Голосов: 1
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Реле протока жидкости РПЖ-8 используется для коммутации электрических цепей при достижении установленной величины расхода воды и применяются для контроля наличия расхода воды в системах охлаждения различного оборудования (например электротермического) с открытым сливом.

Исполнения реле протока жидкости РПЖ-8:

  • по устойчивости к воздействию климатических факторов внешней среды: - исполнения УХЛ категория 4 по ГОСТ 15150-69, но для работы при температуре от 1 до 60ºС;
  • по защищенности от воздействия воды – В2 по ГОСТ 17786-72;
  • по устойчивости к внешним вибрационным воздействиям – исполнения I по ГОСТ 17167-71.

Характеристики

Наименование параметров и характеристик Значения
Рабочая среда техническая вода (РН 8,5; взвешенные вещества 19мг экв/л в пересчете на 22 ºС), вода с температурой от 5 до 70º

Пределы настройки срабатывания реле при уменьшении расхода, л/мин:

нижний 2
верхний 5

Пределы настройки срабатывания реле при увеличении расхода, л/мин:

нижний 4
верхний 8

Разность между расходами, соответствующими срабатыванию реле в ту и в другую сторону, л/мин. не более



2,5

Разброс срабатываний, л/мин, не более 0,5
Давление рабочей среды на входе реле, МПа (кгс/см2) от 0,05 до 0,4 (от 0,5 до 4,0)
Вероятность безотказной работы за 2000 часов не менее 0,98
Средний срок службы реле, лет, не менее 12
Масса реле, кг, не более 0,76
Габаритные размеры, мм, не более 154х71х48
Диаметр условного прохода, мм 15
Номинальное напряжение переменного тока с частотой 50 или 60 Гц, В 380/220
постоянного тока, В 220
Переменный ток, А: при 220В 1,00
при 380В 0,60
Постоянный ток, А: при 220В 0,16

Схемы

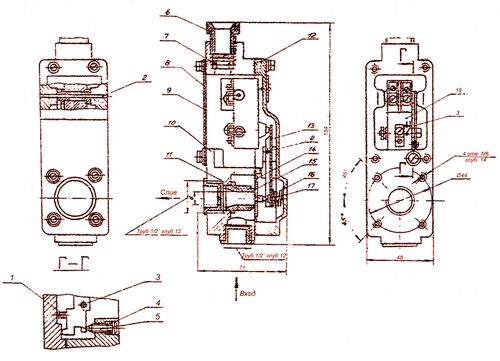

Рис.1. Чертеж реле протока жидкости РПЖ-8
Рис.1. Чертеж реле протока жидкости РПЖ-8

Реле выполнено в виде единой конструкции, состоящей из следующих основных деталей и узлов: корпуса 10, крышки 12, мембраны 14 с жестким центром 15, рычага 13, микровыключателя 18, рычага 3 и настроечного винта 5.

В нижней части корпуса выполнено отверстие с трубной резьбой ½", служащее для подвода жидкости к реле. Отвод жидкости (слив) производится через такое же отверстие, выполненное в боковой стенке корпуса. Вокруг этого отверстия расположены четыре отверстия с резьбой М6, предназначенные для крепления реле на панели. На этой же стенке корпуса крепится крышка 8, закрывающая полость корпуса, в которой расположен микровыключатель и здесь же расположено отверстие в котором находится настроечный винт 5, уплотненный резиновым кольцом.

К противоположной стенке корпуса крепится крышка 12 поджимающая к корпусу мембрану 14. Мембрана вместе с соплом 11 отделяет входную полость реле от сливной. В крышке расположен рычаг 13, который может поворачиваться на оси 2.

На одном конце рычага имеется упор 17, являющийся ограничителем поворота рычага, при увеличении входного давления выше 0,04МПа (0,4кгс/см2).

Микровыключатель жестко связан с рычагом 3 и вместе с ним может поворачиваться на оси 2.

Между рычагом 3 и крышкой 12 расположена пружина 1, прижимающая рычаг к настроечному винту 5. При вворачивании настроечного винта микровыключатель с рычагом поворачивается на оси 2 и его шток приближается к рычагу 13. Поворот рычага 3 ограничивается выступом на этом рычаге, выполняющим роль упора.

Крышка 8 уплотнена резиновой прокладкой 9, что обеспечивает защищенность полости микровыключателя от воды.

Между крышкой 12 и рычагом 13 расположена пружина 16, установленная на выступе крышки.

В верхнюю часть корпуса 10 ввернута гайка 6, через которую к микровыключателю подводится электрический кабель.

Рекомендуется применять кабель с наружным диаметром 4÷5мм.
