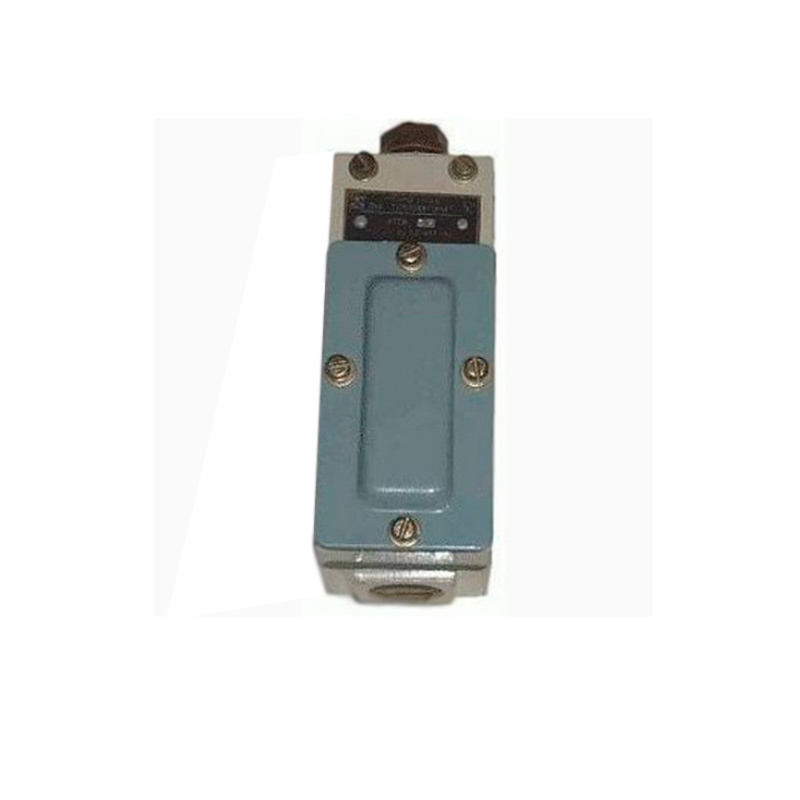

Реле протока жидкости РПЖ-24

Голосов: 1
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Реле протока жидкости РПЖ-24 используется для коммутации электрических цепей при достижении установленной величины расхода воды и применяются для контроля наличия расхода воды в системах охлаждения различного оборудования (например электротермического) с открытым сливом.

Работа устройства

При подаче жидкости на вход реле, давление под мембраной повышается и мембрана, преодолевая усилие пружины, отрывается от сопла, открывая проход для жидкости и поворачивая рычаг который приближается к штоку микровыключателя.При увеличении расхода жидкости до заданного значения микровыключатель срабатывает, подавая электрический сигнал.

При уменьшении расхода жидкости давление под мембраной понижается и рычаг под действием пружины поворачивается в другую сторону, освобождая шток микровыключателя (микровыключатель срабатывает в обратную сторону).

Таким образом, величина расхода, при котором срабатывает микровыключатель, зависит от его положения. При полностью повернутом настроечном винте рычаг упирается упором в крышку и зазор между рычагом и штоком микровыключателя минимальный. Такое положение соответствует срабатыванию реле при минимальном расходе.

При выворачивании настроечного винта, микровыключатель под действием пружины поворачивается в зазор между рычагом и штоком микровыключателя увеличивается. В этом случае срабатывание будет происходить при большем расходе.

Характеристики

Наименование параметров и характеристик Значения

Пределы настройки срабатывания реле при уменьшении расхода, л/мин:

нижний 5
верхний 16

Пределы настройки срабатывания реле при увеличении расхода, л/мин:

нижний 8
верхний 24

Разность между расходами, соответствующими срабатыванию реле в ту и в другую сторону, л/мин. не более



5,5

Рабочая среда техническая вода (РН 8,5; взвешенные вещества 19мг экв/л в пересчете на 22 ºС), вода с температурой от 5 до 70ºС
Разброс срабатываний, л/мин, не более 0,7
Давление рабочей среды на входе реле, МПа (кгс/см2) от 0,05 до 0,4 (от 0,5 до 4,0)
Вероятность безотказной работы за 2000 часов не менее 0,98
Средний срок службы реле, лет, не менее 12
Масса реле, кг, не более 0,76
Габаритные размеры, мм, не более 154х71х48
Диаметр условного прохода, мм 15
Номинальное напряжение переменного тока с частотой 50 или 60 Гц, В 380/220
постоянного тока, В 220
Переменный ток, А: при 220В 1,00
при 380В 0,60
Постоянный ток, А: при 220В 0,16

Схемы

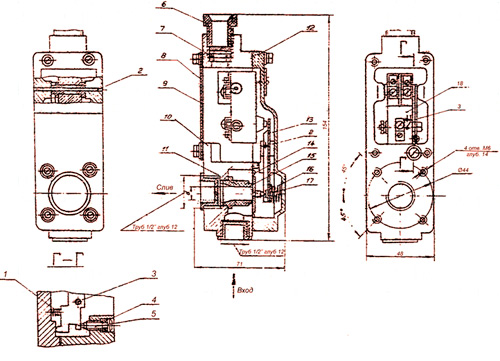

Рис.1. Чертеж реле протока жидкости РПЖ-24
Рис.1. Чертеж реле протока жидкости РПЖ-24 , где:

  1. Пружина
  2. Ось
  3. Рычаг
  4. Крепление
  5. Винт
  6. Гайка
  7. Резиновая прокладка
  8. Крышка
  9. Резиновая прокладка
  10.  Корпус
  11. Сопло
  12. Крышка
  13. Рычаг
  14. Мембрана
  15. С жестким центром
  16. Пружина
  17. Упор
  18. Микропереключатель
