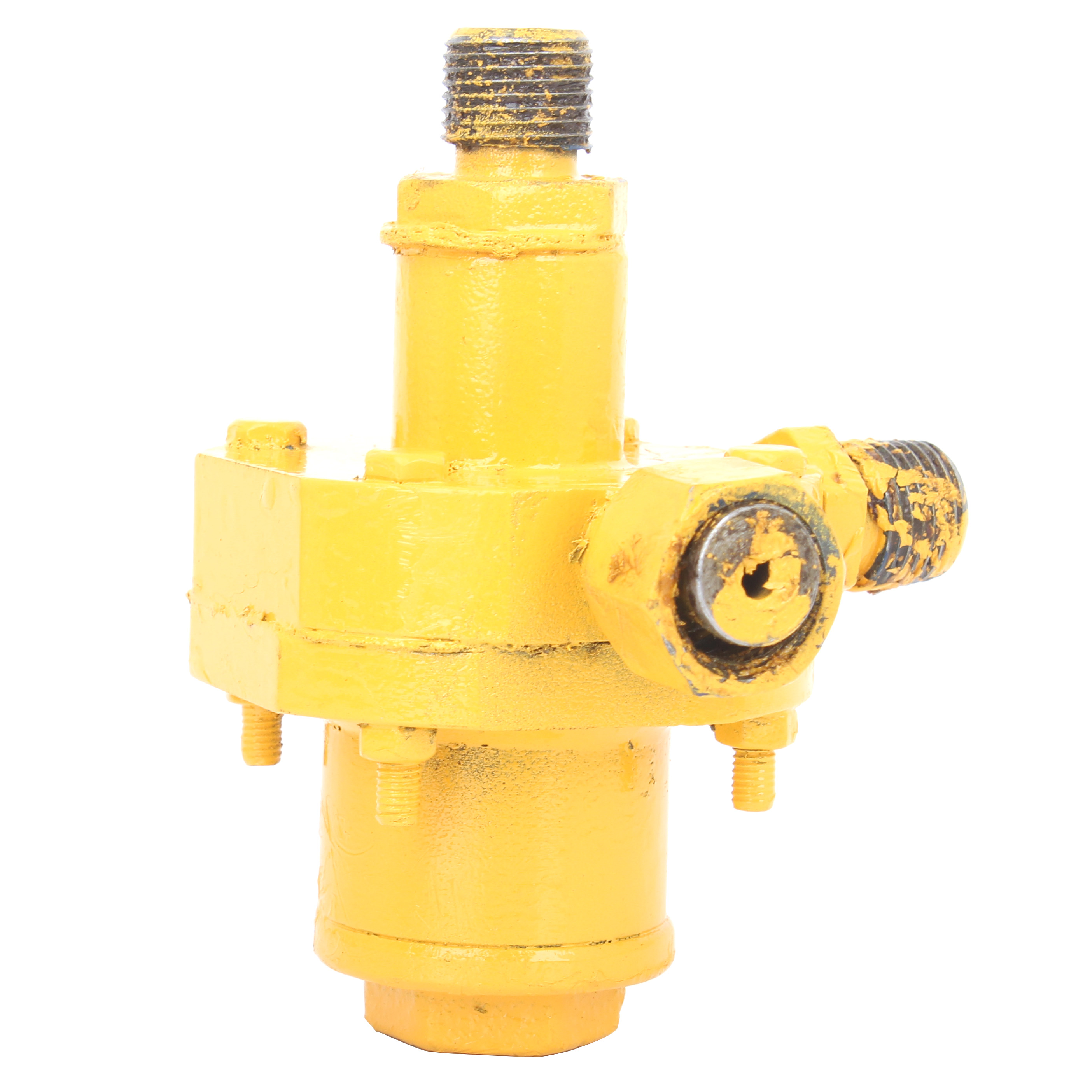

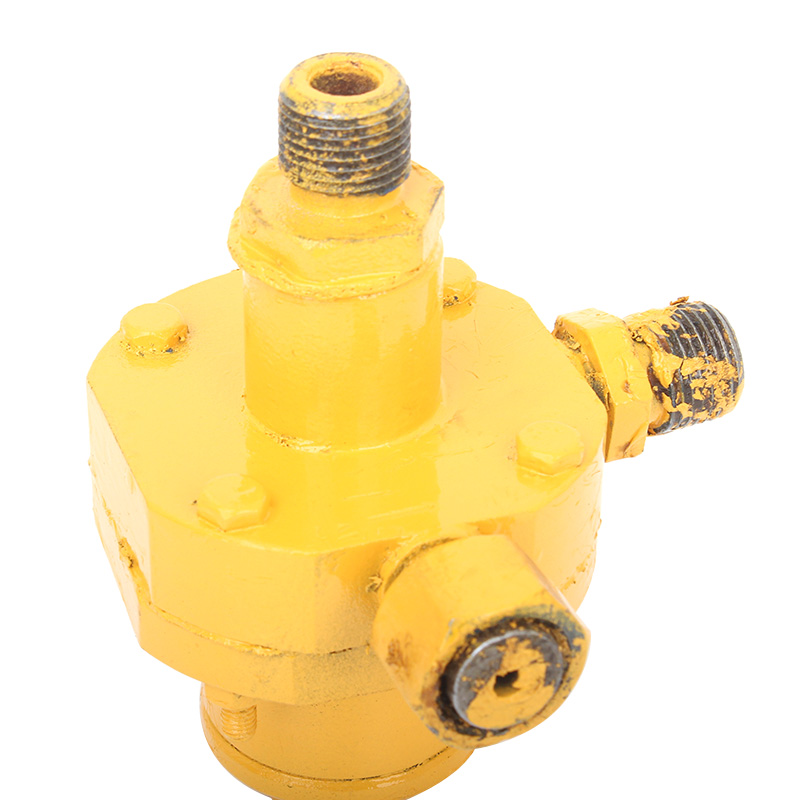

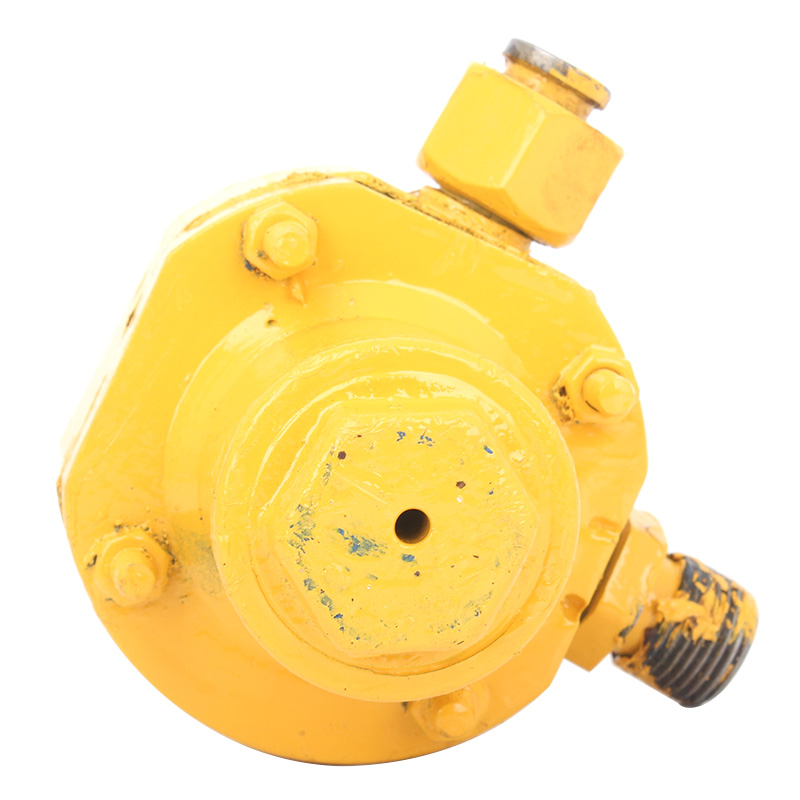

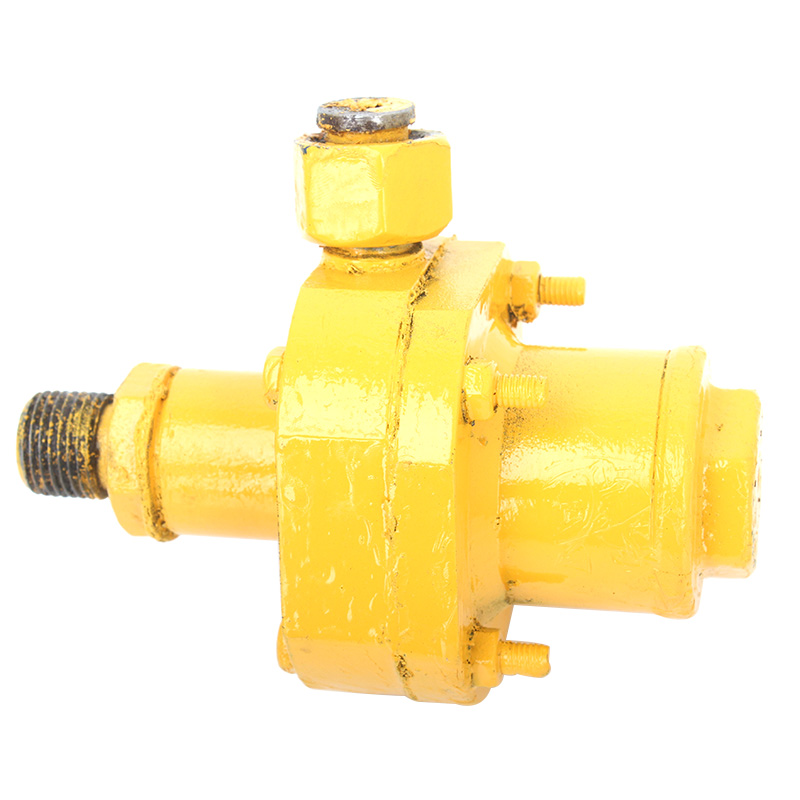

Реле газовое РИГ-117

No votes yet

Реле импульсное газовое РИГ-117 –  удачно работающее газовое реле улучшенной конструкции со сменной пружиной срабатывания. Устройство характеризуется высокой точностью срабатывания, большим эксплуатационным сроком, стойкостью к непродолжительным вибрационным нагрузкам, компактными габаритами и малым весом.

Назначение реле газовое РИГ-117

Газовое реле РИГ-117 используется в качестве компонента систем газоснабжения и осуществляет прекращение подачи газа в контролируемый трубопровод при выходе параметров давления перекачиваемого газа за верхний или нижний установленные пределы.

Конструкция реле газовое РИГ-117

Прибор имеет разборный корпус с выведенными наружу патрубками для присоединения входного и выходного трубопроводов, а также линии сброса излишков. Детали корпуса изготовлены из металла, патрубки снабжены внешней резьбой. Внутри корпуса смонтирован клапан с пружинным механизмом управления. Приводная пружина может быть заменена через соответствующую полость в верхней части устройства, прикрываемую съемной крышкой.

Правильное название по производителю

Импульсное газовое реле РИГ-117

Размер внутреннего давления работы

0,6 МПа

Диапазон давления срабатывания, номинал, МПа:

 - при использовании пружины низкого размера давления

 - при использовании пружины среднего уровня давления



Границы 0,01…0,005

Допустимые размеры 0,005…0,02

Габариты корпусной части

148х117х135 мм

Значение параметров веса

4,5 кг
