Описание

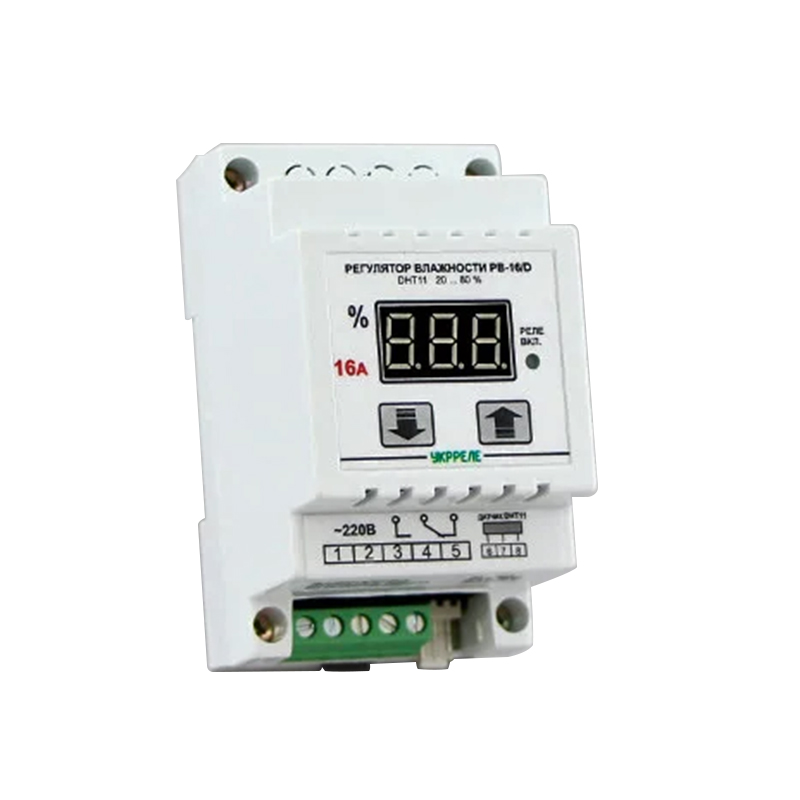

Регулятор влажности РВ-16/D-DHT11 предназначен для автоматического управления увлажнителем либо осушителем воздуха. Регулировка влажности происходит за счет двух порогов (нижний и верхний), которые настраиваются в диапазоне от 20% до 80%. Регулятор влажности устанавливается на монтажный профиль (DIN-рейка). В режиме ожидания регулятора влажности, на цифровом индикаторе постоянно отображается текущая влажность на датчике.
Функциональные возможности
Регулятор РВ-16/D-DHT11 имеет 3 режима работы:
- увлажнение ― при достижении заданного верхнего порога нагрузка отключается, при снижении до заданного нижнего порога нагрузка включается обратно;
- осушение ― при достижении заданного верхнего порога нагрузка включается, при снижении до заданного нижнего порога нагрузка отключается;
- окно ― реле включено, когда влажность на датчике находится внутри диапазона, заданного нижним и верхним порогами.
Характеристики
| Параметр | Значение |
| Логика работы: | увлажнение, осушение, окно, обратное окно |
| Шаг установки диапазона влажности | 1% |
| Возможна корректировка показаний влажности | ±5% |
| Пределы регулировки влажности | 20...80% |
| Коммутируемая способность реле | 16 А / 250 В |
| Напряжение питания | ~220 B |
| Датчик влажности (в комплекте) | внешний цифровой DHT-11, длина ≈ 2 м |
| Количество разрядов цифрового индикатора | 3 |
| Высота цифр светодиодного индикатора | 10 мм |
| Потребляемая мощность | не более 3 Вт |
| Степень защиты | IP20 |
| Размер регулятора влажности | 90 x 52 x 65 мм |
| Масса | 0,25 кг |
Схемы
Схема подключения цифрового регулятора влажности РВ-16/D-DHT11
Комплектация
- Регулятор влажности одноканальный двухпозиционный РВ-16/D-DHT11 - 1 шт.
- Датчик влажности - 1 шт.
- Инструкция - 1 экз.
- Упаковочная коробка - 1 шт.
