Описание

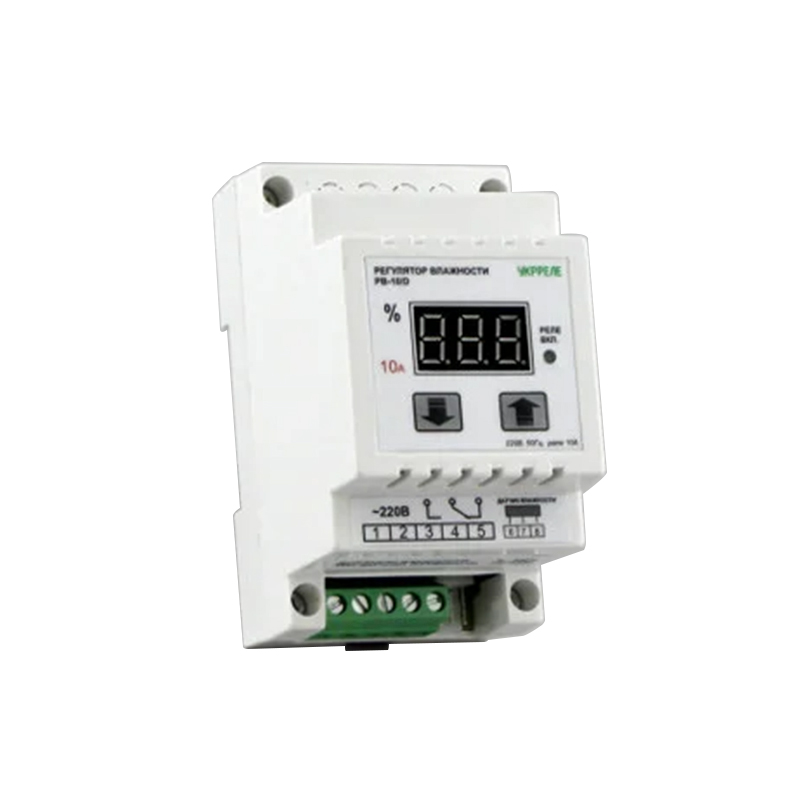

Регулятор влажности РВ-10/П-HIH5030 предназначен для включения или отключения прибора (увлажнителя или осушителя) при достижении влажности заданного значения (нижнего или верхнего порога), тем самым поддерживая влажность в нужном диапазоне. В режиме ожидания отображает влажность измеряемой среды.
Функциональные возможности:
- индикация текущей относительной влажности на светодиодном индикаторе;
- сохранение параметров при отключении питания в энергонезависимой памяти;
- светодиодный индикатор подачи напряжения на подключенную нагрузку;
- релейный выход с перекидным контактом, нормально открытым (для приборов в корпусе на DIN-рейку);
- выбор логики работы «увлажнение», «осушение», «окно»;
- калибровка показаний датчика.
Характеристики
| Параметр | Значение |
| Логика работы: | увлажнение, осушение, окно, обратное окно |
| Шаг установки диапазона влажности | 0,1/1% |
| Возможна корректировка показаний влажности | ±3,5% |
| Пределы регулировки влажности | 0,0...99,9% |
| Коммутируемая способность реле | 10 А / 250 В |
| Напряжение питания | ~220 B |
| Датчик влажности (в комплекте) | внешний аналоговый HIH-5030, длина ≈ 2 м |
| Количество разрядов цифрового индикатора | 3 |
| Высота цифр светодиодного индикатора | 10 мм |
| Потребляемая мощность | не более 3 Вт |
| Степень защиты | IP20 |
| Размер регулятора влажности | 79 x 53 x 82 мм |
Схемы
Схема подключения цифрового универсального регулятора влажности РВ-10/П-HIH5030
Комплектация
- Регулятор влажности одноканальный двухпозиционный РВ-10/П-HIH5030 - 1 шт.
- Датчик влажности - 1 шт.
- Инструкция - 1 экз.
- Упаковочная коробка - 1 шт.
