Регулятор двухпозиционный одноканальный с таймером РД1-Т является электротехническим прибором, обеспечивающим прием и преобразование электрических сигналов от термодатчиков с последующим отображением результатов обработки на цифровом индикаторе. Также имеется возможность регулировки степени нагрева контрольного объекта.

Назначение

Регулятор РД1-Т используется в промышленных, сельскохозяйственных и коммунальных отраслях для:

  • определения температуры,
  • отображения результатов измерения на цифровом дисплее,
  • регулировки температуры по двухпозиционному принципу с возможностью временных задержек,
  • индикации измерительного режима,
  • обмена данными с ПК.

Имеется возможность автоматической калибровки и программного изменения параметров прибора.

Конструкция регулятора РД1-Т

Корпус прибора изготовлен из пластика и предназначен для щитового крепления.

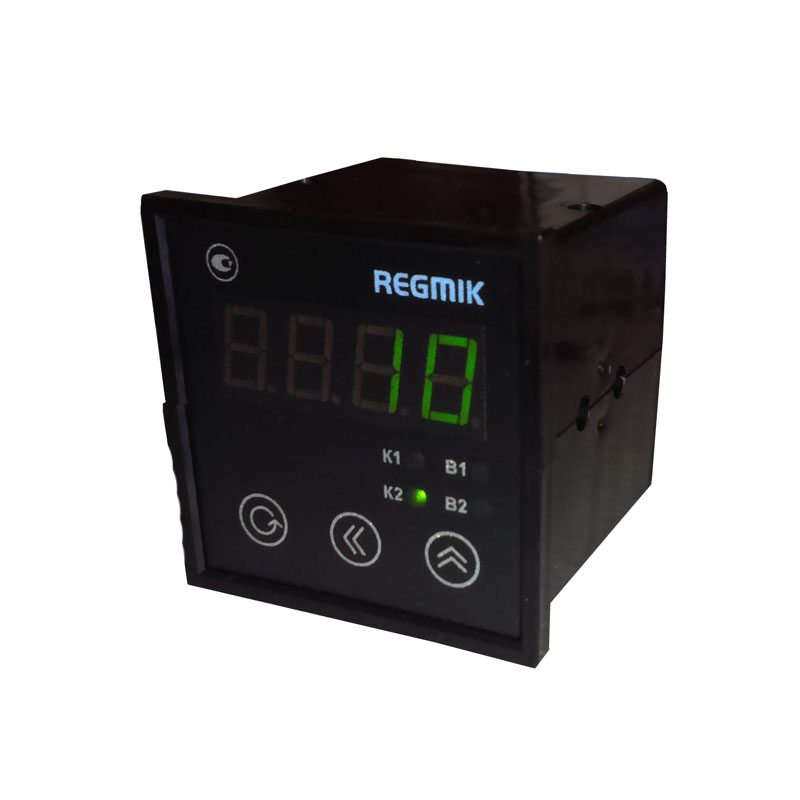

На лицевой панели РД1-Т располагаются:

  • светодиодный цифровой индикатор,
  • точечные светодиодные индикаторы,
  • кнопки управления.

На задней панели регулятора расположены электрические клеммы для подключения:

  • датчиков,
  • внешних исполнительных устройств,
  • линии обмена данными по протоколу RS485,
  • источника питания,
  • нагрузки.

Датчики подключаются к усилителю, с которого электрический сигнал поступает на вход АЦП. В результате на выходе АЦП генерируется соответствующая кодовая последовательность, поступающая на контроллер, который обрабатывает ее в соответствии с заданными параметрами.

При:

  • обрыве или КЗ датчика,
  • выходе температуры за установленный диапазон,
  • неправильном вводе параметров,
  • выявлении неисправностей при калибровке
  • генерируется сигнал «Ошибка».

Наименование товара завода Регмик

Регулятор двухпозиционный одноканальный с таймером РД1-Т

Напряжение для работы

От 12 до 24 Вольт

Электроэнергия для работы

В час 8 Вт

Температурная уставка

Диапазон (-99,9÷+999,9) °C

Значение ширины гистерезиса

(0÷99,9) °C

Минимальное время таймера

1 секунда

Максимальное время таймера

100 часов

Верхний предел числа шагов

50

Верхний предел числа циклов

99 (при 00 – бесконечный цикл)

Задержка активации/деактивации нагрузки

(0÷255) с

Задержка удержания состояния нагрузки

(0÷255) с

Длительность выходного сигнала

(0÷255) с

Период индикации результата измерения

(1÷99) с

Одно измерение

1,5 секунды

Прибор из сети

От 1 до 255

Измерительная погрешность

±0,5%

Габаритная информация

72х90х72 мм

Вес РД1-Т

500 грамм
