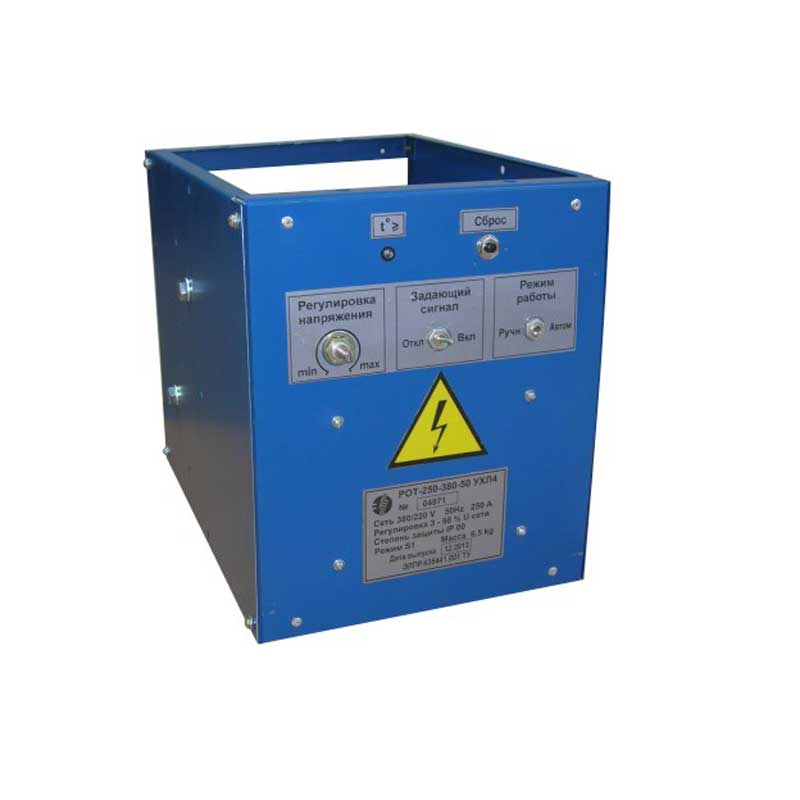

Регулятор напряжения РОТ-250
Описание
Регулятор напряжения РОТ-250 (далее регулятор) предназначен для питания однофазным током активных и активно-индуктивных нагрузок, допускающих фазовое регулирование напряжения.
Регулятор выполнен в виде блока, встраиваемого в другое изделие, и может быть использован в качестве исполнительного устройства в системах автоматического регулирования тока, напряжения, температуры, мощности и т.д. Органы управления регулятором установлены на лицевой панели. Управление выходным напряжением регулятора может осуществляться от встроенного переменного резистора или дистанционно. Для подачи сигнала от системы автоматического регулирования в регуляторах предусмотрен дополнительный вход. Управление по этому входу осуществляется аналоговым сигналом от внешнего источника.
Для управления моментом включения силовых тиристоров в регуляторах применена одноканальная система импульсно-фазового управления (СИФУ). СИФУ является единой для всех типов регуляторов. Регуляторы разных типов отличаются только типом силовых тиристоров и применением защиты от перегрева в регуляторах с водяным охлаждением, а также максимальной токовой и время-токовой защитами, примененными только в регуляторах на 630 А.
Характеристики
- Номинальный выходной ток, А – 250
- Номинальное входное напряжение, В – 380/220
- Номинальная входная частота, Гц – 50
- Число фаз питающей сети – 2/1
- Диапазон регулирования выходного напряжения (в % от входного напряжения) – 3-98
- Диапазон изменения входного сигнала, мА – 0-5
- Входное сопротивление, кОм – 2
- Регулятор напряжения РОТ-250 имеет водяное принудительное охлаждение. Температура охлаждающей воды на входе не должна превышать 30 гр.С.
- Давление воды в системе охлаждения должно быть не более 0,5 МПа.
- Допускаемые отклонения номинального значения входного напряжения, % – до 10
- Регулятор рассчитан для работы в длительном режиме
- Степень защиты IP40
