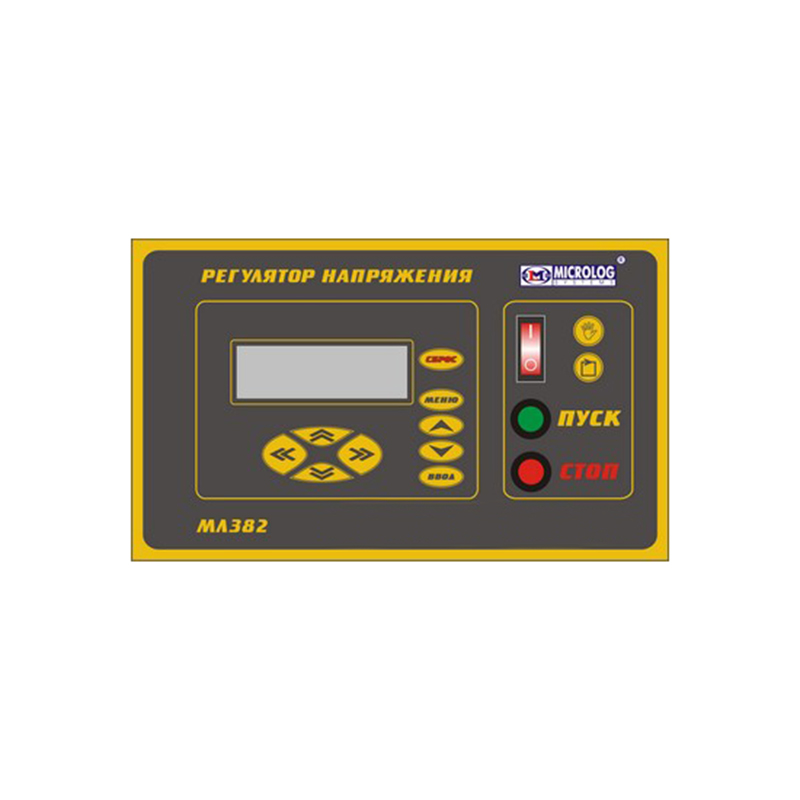

Регулятор напряжения МЛ 382

Регулятор напряжения МЛ 382 предназначен для автоматического управления работой агрегатов питания электрофильтров газоочистки с тиристорным управлением (АРС, АТФ, АТПОМ и др.). Выполняет функции измерения, регулирования и сигнализации. Регулирование напряжения на фильтре осуществляется путем выдачи фазо-импульсно модулированных (ФИМ) сигналов управления силовыми тиристорными каскадами системы управления. Основным режимом работы регулятора является автоматическое поддержание напряжения на фильтре в предпробойном состоянии с предотвращением дуговых разрядов. Такой режим обеспечивает максимальную эффективность фильтрации отходящих газов.

Функциональные возможности

1. При помощи регулятора напряжения для электрофильтров газоочистки МЛ 382 можно задавать частоты пробоев от 1 до 60 искр в минуту. При этом возможны следующие алгоритмы работы:
   • «редкого искрения» - автоматическое поддержание напряжения на границе дугового пробоя; позволяет значительно уменьшить число искровых и дуговых пробоев в поле электрофильтра, что существенно увеличивает срок службы электродов, повышает среднее значение напряжение на электродах и тем самым эффективность очистки отходящих газов.
   • по заданному числу искровых разрядов - при работе в зоне искровых разрядов рабочее напряжение становится близким к максимально возможному, чем достигается наиболее высокая степень очистки. Оптимальная величина напряжения определяется числом искровых разрядов в минуту, причем наибольший эффект достигается при 40…60 разрядах. При большем числе искровых разрядов эффективность работы электрофильтра снижается из-за уменьшения среднего значения напряжения на электродах.
   • автоматического подбора оптимального числа искровых разрядов - на всем протяжении работы электрофильтра поддерживается оптимальное значение напряжения, близкое к предискровому.
2. Регулятор МЛ 382 оснащен режимом автоматического определения оптимального времени деионизации.
3. Автоматическое включение череспериодного управления при обнаружении обратной короны и в режиме встряхивания с возвратом в непрерывный режим работы при пропадании обратной ионизации.
4. Чрезвычайно быстрое и не приводящее к новой искре восстановление напряжения после искрового пробоя.
5. Поддержание режима работы по «2-ой искре» . В данном режиме полное выключение управления с учетом времени деионизации происходит в том случае, когда искры образуются в двух последовательных полупериодах (двойные искры). В противном случае (по «1-ой искре» ) происходит снижение напряжение на заданную величину и после пропадания искры продолжается плавное увеличение напряжения до возникновения следующей искры.
6. Функция ограничения первичного тока. Если первичный ток стремится к превышению заданного предельного значения и находится выше установленного предела в течение более 5 секунд (время задается), то контроллер выключает управление.
7. Функция ограничения вторичных тока и напряжения, угла отпирания тиристора. При достижении заданных предельных значений дальнейшего увеличения параметров не происходит.
8. Установка времени паузы - при кратковременном возникновении аварийной ситуации, после истечении времени паузы происходит восстановление процесса регулирования с заданными параметрами (если авария исчезает).
9. Эффективная диагностика агрегата питания, позволяющая своевременно выявить неисправность и предотвратить возникновение аварийных ситуаций.
10. Ведение архива данных по всем основным параметрам за каждый полупериод для наглядного представления работы регулятора на компьютере.
