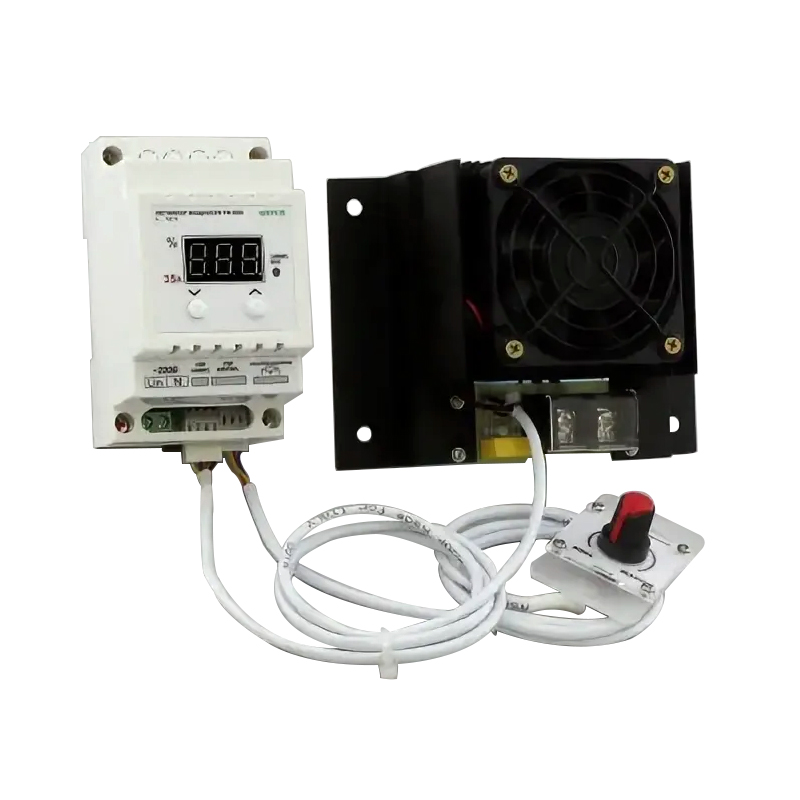

Регулятор мощности РМ-35/D

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор мощности РМ-35/D предназначен для управления кнопками либо ручкой потенциометра. Два способа регулирования (фазовое, числоимпульсное). Шаг индикации и регулировки 1%. Максимальная нагрузка: 35 А. Внешний симисторный блок. Принудительная вентиляция. Корпус на DIN-рейку (3 посадочных места).

Функциональные возможности:

  • индикация установленной мощности на светодиодном индикаторе;
  • сохранение параметров при отключении питания в энергонезависимой памяти;
  • светодиодный индикатор подачи напряжения на подключенную нагрузку;
  • выбор способа регулирования (фазовое либо числоимпульсное);
  • три варианта состояния регулятора при отключении питания;
  • управление при помощи кнопок на передней панели, либо при помощи ручки внешнего потенциометра;
  • установка диапазона регулирования.

Характеристики

Технические характеристики
Параметр Значение
Пределы регулировки от 0 до 100%
Режимы регулирования числоимпульсный, фазовый
Коммутируемая способность симистора 35 А
Вентиляция принудительная
Напряжение питания ~220 B
Дискретность (шаг регулировки) 1%
Количество разрядов цифрового индикатора 3
Высота цифр светодиодного индикатора 10 мм
Потребляемая мощность не более 2 Вт
Температура окружающей среды от + 5 до + 50°C
Размер корпуса 90 x 52 x 65 мм

Схемы

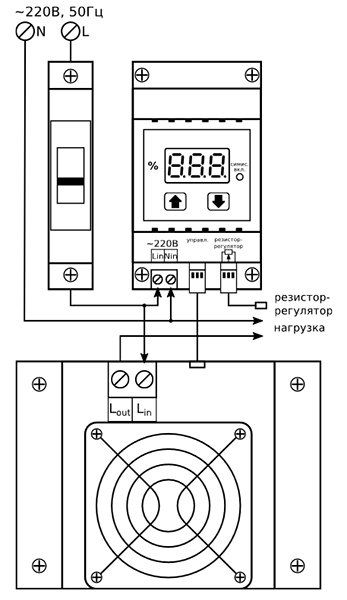

Схема подключения регулятора мощности РМ-35/D

Схема подключения симисторного цифрового регулятора мощности РМ-35/D

Комплектация

  1. Регулятор мощности в розетку РМ-35/D - 1 шт.
  2. Внешний потенциометр - 1 шт.
  3. Внешний симисторный блок - 1 шт.
  4. Инструкция - 1 экз.
  5. Упаковочная коробка - 1 шт.
