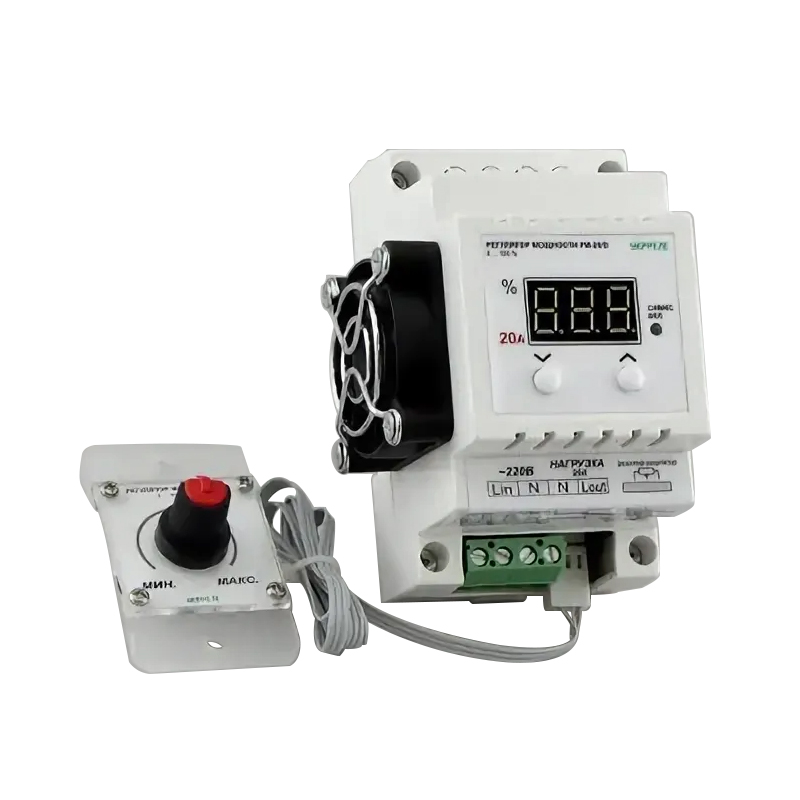

Регулятор мощности РМ-20/D

Голосов: 2
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор мощности РМ-20/D в корпусе для крепления на DIN-рейку предназначен для плавной регулировки мощ­ности ламп, нагревателей и некоторых других типов нагрузок пере­менного тока.

Функциональные возможности:

  • индикация установленной мощности на светодиодном индикаторе;
  • сохранение параметров при отключении питания в энергонезависимой памяти;
  • светодиодный индикатор подачи напряжения на подключенную нагрузку;
  • выбор способа регулирования (фазовое либо числоимпульсное);
  • три варианта состояния регулятора при отключении питания;
  • управление при помощи кнопок на передней панели, либо при помощи ручки внешнего потенциометра;
  • установка диапазона регулирования.

Характеристики

Технические характеристики
Параметр Значение
Пределы регулировки от 0 до 100%
Режимы регулирования числоимпульсный, фазовый
Коммутируемая способность симистора 20 А
Вентиляция принудительная
Напряжение питания ~220 B
Дискретность (шаг регулировки) 1%
Количество разрядов цифрового индикатора 3
Высота цифр светодиодного индикатора 10 мм
Потребляемая мощность не более 2 Вт
Температура окружающей среды от + 5 до + 50°C
Размер корпуса 90 x 52 x 65 мм

Схемы

Схема подключения регулятора мощности РМ-20/D

Схема подключения симисторного цифрового регулятора мощности РМ-20/D

Комплектация

  1. Регулятор мощности в розетку РМ-20/D - 1 шт.
  2. Внешний потенциометр - 1 шт.
  3. Инструкция - 1 экз.
  4. Упаковочная коробка - 1 шт.
