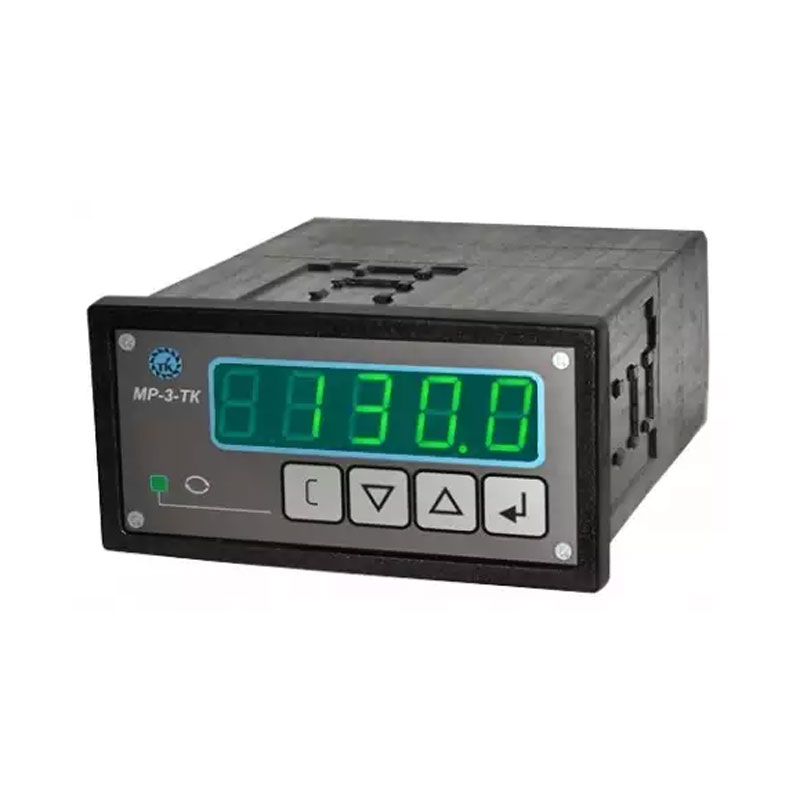

Многоканальный регистратор MP-3-TK представляет собой устройство, используемое для сбора, архивирования и визуализации данных, полученных от измерительных приборов. Получение данных происходит по протоколу обмена данными ModbusRTU с использованием интерфейса RS-485.

Особенности конструкции MP-3TK

Регистратор MP-3-TK реализован в виде корпусного устройства щитового типа с коммутационной задней панелью. К измерительным приборам устройство подключается посредством интерфейса RS-485. Также существует возможность подключения и кнопок управления в количестве 16-ти штук. В таком случае прибор может работать в составе панели индикаций ПИ-ТК или ПР-И-ТК. Если к устройству подключить не все кнопки, то через свободные каналы можно подключать выносные блоки индикации типа БВИ-ТК-2.

Функциональные особенности

  • Общее число опрашиваемых каналов составляет 16;
  • Поддерживается архивирование данных на sd-карту со скоростью от 9,6 до 115,2 кбит/сек;
  • Имеется возможность задавания порога и периода архивирования на программном уровне;
  • Поддерживается возможность индивидуальной настройки каждого из работающих каналов;
  • Для визуализации данных используется 5-разрядный индикатор с высотой знака 14 мм.

Работа с регистратором

В процессе получения и архивирования данных может использоваться один из трех режимов работы: статический, динамический или аварийный. В первом случае записи в архив выполняются через установленный промежуток времени, который задается в параметрах настройки устройства. Во втором случае записанные данные могут производиться исключительно, когда разница последовательных значений будет отличаться на величину, заданную пользователем в процессе программирования. Аварийный режим будет задействован, когда произойдет срабатывание релейного механизма или выявится ошибка на одном из каналов. В этом варианте запись в архив произойдет внеочереди.

Питающее прибор напряжение:

=24 В

Значение потребляемой мощности:

8 ВА

Гальваническая развязка:

по каналу сбора данных и подключению к верхнему уровню

Влаго- и пылезащищенность:

IP41

Температура для эксплуатации:

+50С ÷ +500С

Габаритные размеры:

95х47х120 мм

Монтажные размеры:

91,5х45х160 мм
