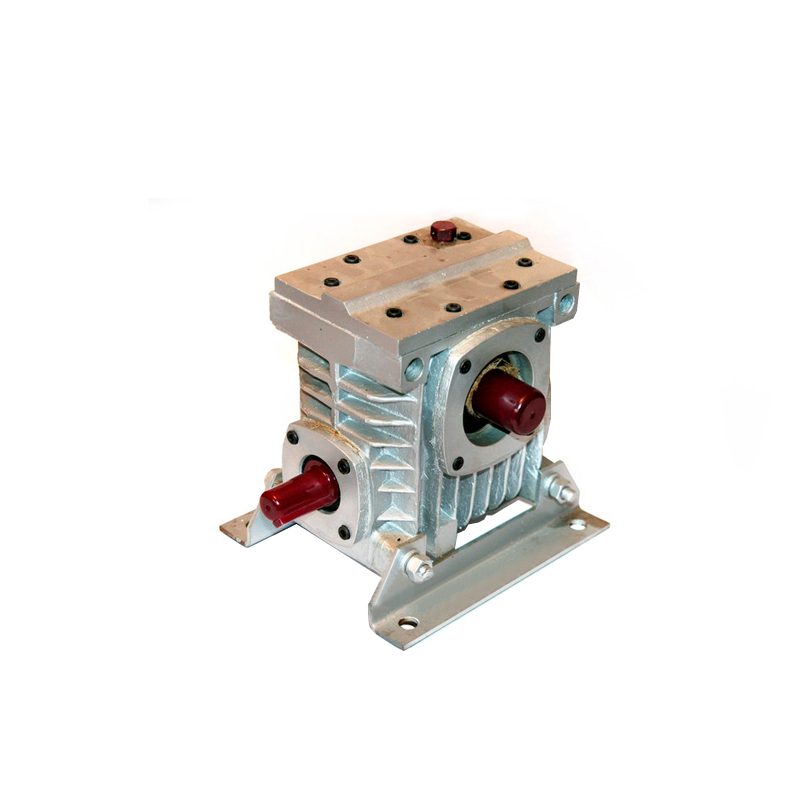

Редуктор червячный 2Ч-63

Average: 9 (1 vote)
Категория:
Документация:

Редуктор червячный одноступенчатый универсальный 2Ч-63 вляется редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 ГОСТ 15150-69.

Структура условного обозначения

Редукторы 2Ч-63 маркируются так: 2Ч-63-50-53-2-У2 С, где:

  • 2Ч - червячный одноступенчатый редуктор;
  • 63 - межосевое расстояние, мм;
  • 12,5 - номинальное передаточное число;
  • 53 - вариант сборки;
  • 3 - вариант расположения червячной пары;
  • У2 - климатическое исполнение;
  • С - индекс, определяющий наличие в редукторе смазки "Трансол-200".

Условия применения

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1500 об/мин;
  • климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

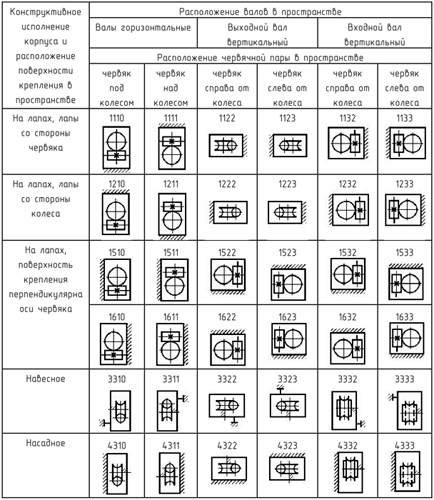

Рис.1. Варианты исполнения по способу монтажа

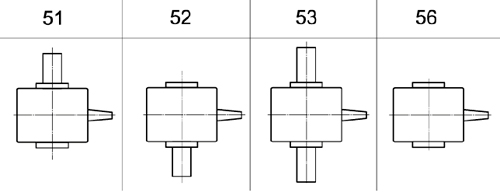

Рис.2. Исполнение редукторов по варианту сборки
Рис.2. Исполнение редукторов по варианту сборки

Технические характеристики
Наименование параметров Значения
Межосевое расстояние, мм 63
Номинальная частота вращения входного вала, об/мин 1500
Передаточное число: номинальное фактическое 8,0 10,0 12,5 16,0 20,0 25,0 31,5 40,0 50,0 63,0 80,0
Номинальный крутящий момент на выходном валу, Нм, при ПВ, % 40
100
КПД, %, в непрерывном режиме с ПВ= 100%, не менее 87 85 83 81 76 73 70 63 60
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части входного вала, Н в режиме с при ПВ, % 40 310
100 310
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, Н в режиме с при ПВ, % 40 2800
100 2400
Корректированный уровень звуковой мощности, дБА, не более 83
Масса редуктора, кг, не более 12,5
