Редуктор червячный 2Ч-40

Average: 9 (1 vote)
Категория:
Документация:

Редуктор червячный 2Ч-40 предназначен для изменения крутящих моментов и частоты вращения в качестве комплектующих в приводах машин и механизмов в следующих условиях по ГОСТ 16162-93.

Структура условного обозначения

Редукторы 2Ч-40 маркируются так: 2Ч-40-50-53-2-У2 С, где:

  • 2Ч - червячный одноступенчатый редуктор;
  • 40 - межосевое расстояние, мм;
  • 50 - номинальное передаточное число;
  • 53 - вариант сборки;
  • 2 - вариант расположения червячной пары;
  • У2 - климатическое исполнение;
  • С - индекс, определяющий наличие в редукторе смазки "Трансол-200".

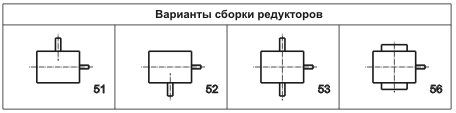

Рис.1. Варианты сборки редукторов
Рис.1. Варианты сборки редукторов

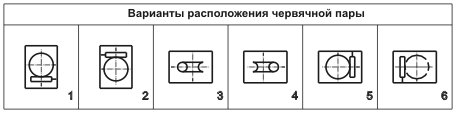

Рис.2. Варианты сборки червячных лап
Рис.2. Варианты сборки червячных лап

Рис.3. Варианты расположения лап по плоскостям
Рис.3. Варианты расположения лап по плоскостям

Комплектность

В комплект поставки входит:

  • редуктор 2Ч-40 в сборе, заправленный смазкой -1 шт.;
  • паспорт редуктора - 1 экз.

По согласованию с потребителем отъемные лапы редуктора не крепятся к корпусу, а прикладываются в комплект поставки вместе с деталями их крепления.

Технические характеристики

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1500 об/мин;
  • климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Параметры
Наименование параметров Значения
Межосевое расстояние, мм 40
Номинальная частота вращения входного вала, об/мин 1500
Передаточное число: номинальное фактическое 8,0 10,0 12,5 16,0 20,0 25,0 31,5 40,0 50,0 63,0
7,75 9,75 12,2 15,5 19,5 24,5 31,0 39,0 49,0 64,0
Номинальный крутящий момент на выходном валу при основном повторно-кратковременном режиме с продолжительностью включения ПВ=40%, Нм 28 26 28 26 32 29 28 26
Номинальный крутящий момент на выходном валу в непрерывном режиме включенияПВ=100%, Нм 28 26 30 28 36 33 31 26
КПД, %, в непрерывном режиме с ПВ= 100%, не менее 87 85 83 81 76 73 70 63 60 58
Допускаемая радиальная консольная нагрузка, Н, приложенная к середине посадочной части конца вала, при ПВ% Входного 40% 150
Выходного 100% 1500
Корректированный уровень звуковой мощности, дБА, не более 82
Масса редуктора, кг, не более 5,6
