Редуктор 6201
Описание
Редуктор 6201предназначен для снижения и поддержания на заданном уровне давления газа.
Конструктивное исполнение
Чтобы оградить газовую смесь от возникновения конденсации влаги, которая может возникнуть в связи с низкой температурой, прибор оборудован паровым обогревом.
Монтаж редуктора осуществляется посредством болтов типа М8. Газовый тракт на входе в редуктор выполняется в виде трубопровода диаметром 0,6 см. Тракт присоединяется к прибору с помощью фланца, имеющего уплотнение линзового типа. Газопровод на выходе из прибора выполнен в виде стальной трубки диаметром 0,6 см с приваренным ниппелем выходного типа.
| Характеристика | Значение |
| Диапазон настройки выходного давления, МПа | 1,0…4,0 |
| Давление на входе, МПа | 1,0…40 |
| Расход газа (по воздуху), л/ч | 200…3000 |
Отклонение выходного давления при изменении:
|
± 15% от установленного ± 1.5% от установленного ± 1.5% от установленного |
| Давление пара, подаваемого на обогрев, МПа | 1.0…4.0 |
| Стабильность работы в течении 7 суток | ± 2.5% от установленного давления |
| Масса, кг | 6.5 |
Эксплуатация
Редуктор типа 6201 выпускается в климатическом исполнении У1.
Условия нормального функционирования редуктора следующие. Температура газовой смеси, подаваемой на прибор, должна соответствовать диапазону -45 – +200°С. Уровень примесей в газовой смеси, которая поступает в редуктор, должен быть сведен к минимуму, размеры механических частиц не должны превышать 25 мкм. Относительная влажность газовой смеси – не выше 80%. Также газ не должен служить причиной возникновения коррозии того материала, из которого производится редуктор:
- сталь марки 12Х18Н10Т.

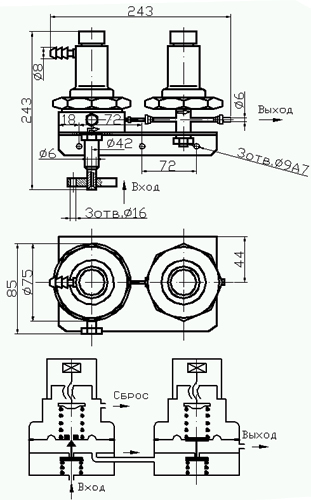

Рис.1. Габаритные и присоединительные размеры редуктора 6201
