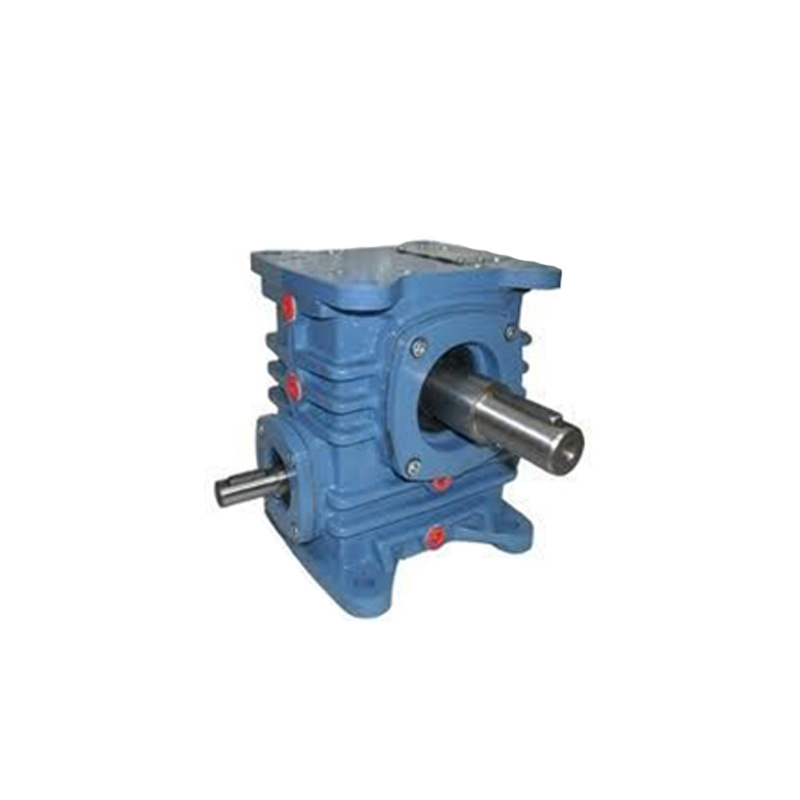

Редуктор 1Чг

Червячный редуктор 1Чг-80, Червячный редуктор 1Чг-100, Червячный редуктор 1Чг-125 является механическим устройством глобоидного одноступенчатого типа с необдуваемыми конструкционными элементами.

Назначение

Используются в механических системах общепромышленного применения при необходимости функционирования:

  • под воздействием постоянных или переменных нагрузок,
  • при вращении вала в одном или двух направлениях,
  • в беспрерывном или повторно-кратковременном режиме.

Также редуктор может иметь различное передаточное число и климатическое исполнение (У, Т, УХЛ или 0).

Конструкция редуктора

Благодаря реализации глобоидного зацепления, нагрузочная способность редуктора значительно увеличена.

Конструкционные особенности позволяют устанавливать эти редукторы при расположении вала вертикально или горизонтально, чем обеспечивается универсальность их применения.

Полная маркировка Красная Гвардия

Редуктор червячный глобоидный

Межосевое расстояние (МР)

(12,5/10/8) см

Момент на выходном валу

(150÷200) Н*ч для МР 8см

(300÷400) Н*ч для МР 10см

(600÷920) Н*ч для МР 12,5см

Подводимая мощность для прибора

(0,5÷3,1) кВт Привод 1Чг-80

(1,1÷6,3) кВт Привод 1Чг-100

(2,1÷12,3) кВт Привод 1Чг-125

Верхний предел частоты вращения вала

1,5 тыс.об./мин.

Передаточное число работы

10/12,5/16/20/25/31,5/40/50/63

Габариты

250х280х300 мм для МР 8см

312х332х350 мм для МР 10см

425х350х405 мм для МР 12,5см

Масса редуктора

Редуктор 1Чг-80 – 30 кг

Редуктор Привод 1Чг-100 – 49 кг

Редуктор Привод 1Чг-125 – 86 кг

Существует 3 модификации 1Чг, различающиеся:

  • межосевым расстоянием,
  • моментом на выходном валу,
  • подводимой мощностью,
  • весом,
  • размерами.
