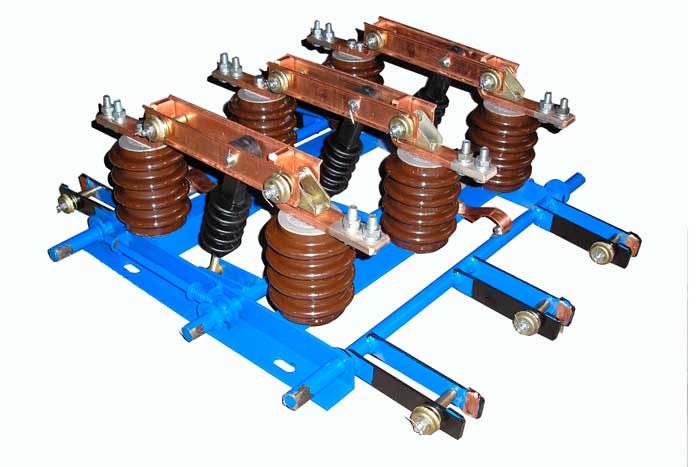

Разъединитель РВЗ-10/630-III

No votes yet
Категория:

Разъединитель РВЗ-10/630-III предназначены для:

  • отключения и включения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока и для изменения схемы соединения;
  • обеспечения безопасного производства работ на отключенном участке;
  • включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.
Технические характеристики
Параметр Значение
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный ток, А 630
Ток электродинамической стойкости, кА 50
Ток термической стойкости, кА 20
Время протекания тока термической стойкости, с:
  • для главных ножей
  • для ножей заземления
3
1
Установленный ресурс по механической прочности, циклов ВО 10 000
Межполюсное расстояние 200
Масса разъединителя, кг 30
Габариты, мм 520x642x460

Обозначение

Обозначение разъединителей РВЗ-10/630-III расшифровывается так:

  • РВ - Разъединитель внутренний
  • 3 – наличие заземляющих ножей
  • 10 - номинальное напряжение, кВ
  • 630 - номинальный ток, А
  • III – заземлитель с двух сторон.

Комплектность

  • РВЗ-10/630-III - 1 шт;
  • Паспорт на изделие - 1 экз.
