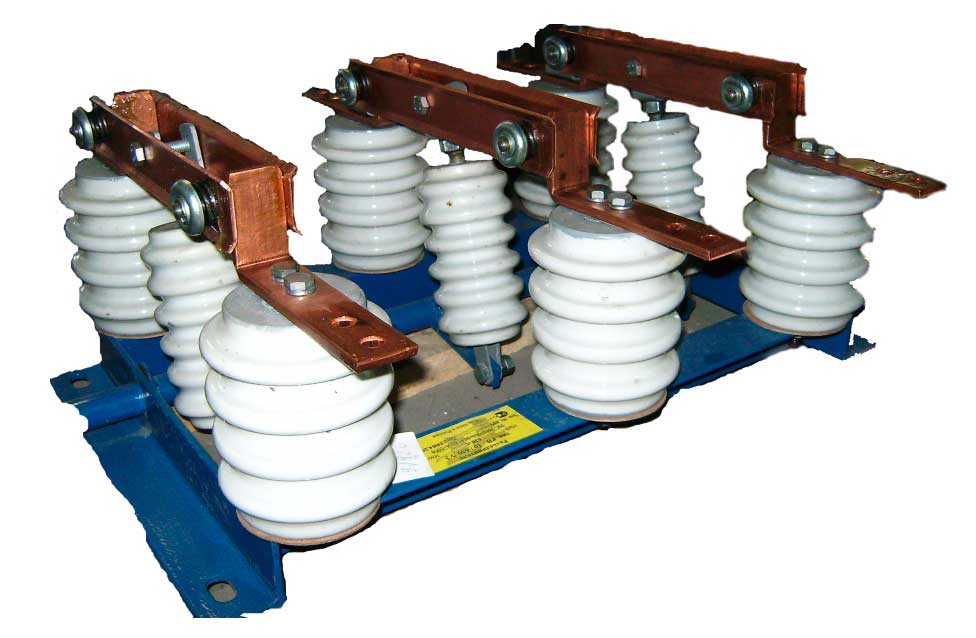

Разъединитель РВ-10/400

No votes yet
Категория:

Разъединитель РВ-10/400 предназначен для:

  • отключения и включения под напряжением участков электрической цепи высокого напряжения
  • при отсутствии нагрузочного тока и для изменения схемы соединения;
  • обеспечения безопасного производства работ на отключенном участке;
  • включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.

Обозначение

Разъединитель РВ-10/400  обозначается так:

  • РВ - Разъединитель внутренний,
  • 3 – наличие заземляющих ножей,
  • 10 - номинальное напряжение, кВ,
  • 400  - номинальный ток, А,
  • I – заземлитель со стороны неподвижных контактов,
  • II – заземлитель со стороны подвижных контактов,
  • III – заземлитель с двух сторон.
Технические характеристики
Параметр Значение
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный ток, А 400
Ток электродинамической стойкости, кА 40
Ток термической стойкости, кА 16
  • Время протекания тока термической стойкости, с:

    для главных ножей

  • для ножей заземления
3
1
Установленный ресурс по механической прочности, циклов ВО 10
Межполюсное расстояние 200
Габаритные размеры, мм 520x642x460
Масса разъединителя, кг 30

Комплектность

  • РВ-10/400 - 1 шт.;
  • Паспорт на изделие - 1 экз.
