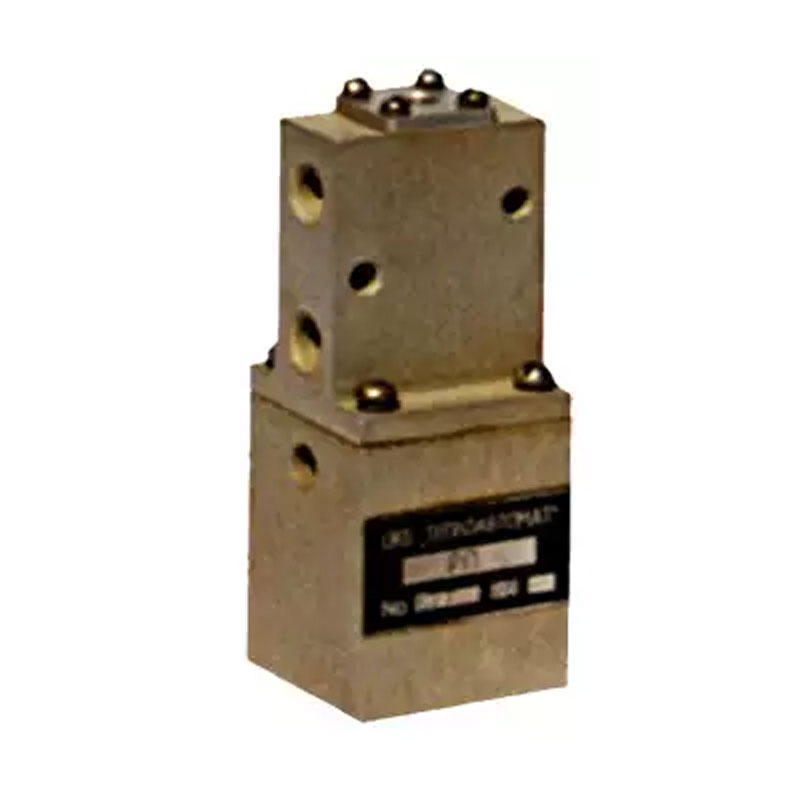

Распределитель РП-1

No votes yet

Распределитель пневматический РП-1 использован в современной промышленности сжатый воздух, это один из самых распространенных энергоносителей, наравне с электроэнергией. Он используется и в промышленном оборудовании, и в автоматизированных системах управления многими технологическими процессами. Подача сжатого воздуха от компрессора до потребителя осуществляется по пневмосети, и элементом её является распределитель.

Назначение распределителя РП-1

Устройство РП представляет собой герметически замкнутый короб с габаритными размерами 40х40х110 мм, имеющий:

  • Одно входное отверстие для магистрали сжатого воздуха;
  • Два выходных отверстия, для подключения пневмолиний;
  • Одно отверстие для подачи управляющего сигнала.

Изготавливают наши изделия из прочного материала, стойкого к окружающей среде в соответствии с ГОСТом 12997-84

Пневмораспределитель может быть связующим элементом в сети сжатого воздуха, в месте разделения или изменения направления его потока. В этом случае, используются отверстия для подключения входного патрубка, и два отверстия для подключения выходных линий.

В тех случаях, когда пневматический прибор является частью пневматической системы управления, устройство дополнительно подключается к патрубку подачи управляющего потока сжатого воздуха, который предназначен для изменения его давления в пневмосети. Управляющее давление до 10 кПа воспринимается системой как сигнал «0», а давление, превышающее эту величину - как условный сигнал «1».

Эксплуатация

Продукт сразу был предназначен для использования при управлении пневмоприводами или технологическими процессами различных производств. Основное назначение его состоит:

  • В изменении направленности потока сжатого воздуха в пневмосети;
  • В разделении его;
  • В получении и передаче управляющего сигнала.

Распределитель РП-1, является распределителем пневматических потоков, и предназначен он для работы под давлением в среде сжатого воздуха. Основные величины давления воздуха для разных режимов следующие:

  • В подающем пневмопроводе до 0,8 кпа;
  • Дискретного потока для подачи управляющего сигнала «0» до 10 кпа;
  • Потока сжатого воздуха для подачи сигнала «1» - 10-154 кпа.

Среди остальных технических характеристик можно отметить:

  • Диаметр отверстия условного прохода 6 мм;
  • Сохраняет работоспособность при температурах окружающего воздуха от -10 до +60°с;
  • Вес не более 0,3 кг.
