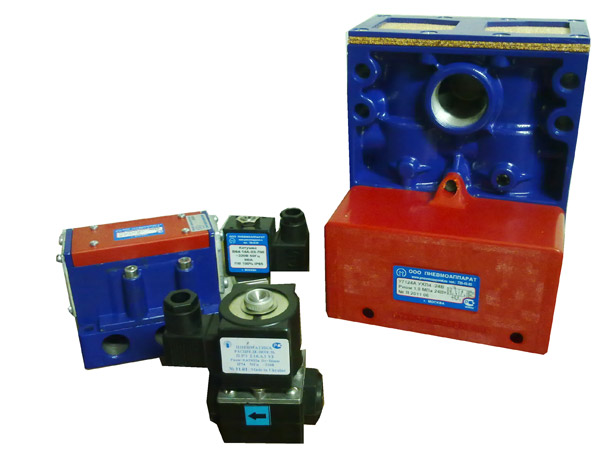

Пневмораспределители У71-22А

Пневмореспределители У71-22А являются трехлинейными сдвоенными с пневматической блокировкой, с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием потока сжатого воздуха.

Пневмораспределитель трехлинейный сдвоенный с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием потока сжатого воздуха - предназначен для изменения потока сжатого воздуха в пневмоприводах кузнечно-прессовых и других машин, имеющих одноручные или педальные системы управления.

Конструктивное исполнение

Пневмораспределитель У71-22А выполнен в виде двух соединенных в одно целое клапанных секций, каждая из которых управляется посредством своего пилотного трехлинейного пневмораспределителя с электромагнитным управлением .

Для контроля неисправности каждой из трехлинейных секции У71-22А к их полостям пневмоусилителей подключен сигнализатор, состоящий из двух поршней и микропереключателей. Электрическое управление каждой секцией распределителя осуществляется по самостоятельной цепи, посредством разъема. Подключение пневмораспределителя У7122А трехлинейного к цепям пневмопитания должно осуществляться гибким или жестким трубопроводом с внутренним сечением соответствующим условному проходу распределителя.

Пневмораспределитель У71-22А работает на сжатом воздухе, который очищается не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержит распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50° С с концентрацией из расчета 1—2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температуре 20 ° С, давлению 101325 Га). III степень жесткости по ГОСТ 28988—91 – это показатель вибропрочности и виброустойчивости распределителя.
