Распорки кабельростов (Р1-Р26)
Описание
Распорки кабельростов (Р1-Р26) применяют при монтаже различных типов стативов и устройств связи к различным поверхностям и элементам для соединения рядов.
Применение распорки кабельростов (Р1-Р26)
Все элементы устройств используются для крепежа стативов постов электрической централизации поверху и прокладывания:
- электропроводов кроссовых;
- электрических проводов, коммутирующих стативы помещений реле с элементами кроссирования;
- электропровода, увязывающие объекты связи постов электрической централизации;
- электрических проводов, коммутирующих аппаратную и релейные стативы.
Характеристики
| Наименование детали | Условное обозначение | Назначение |

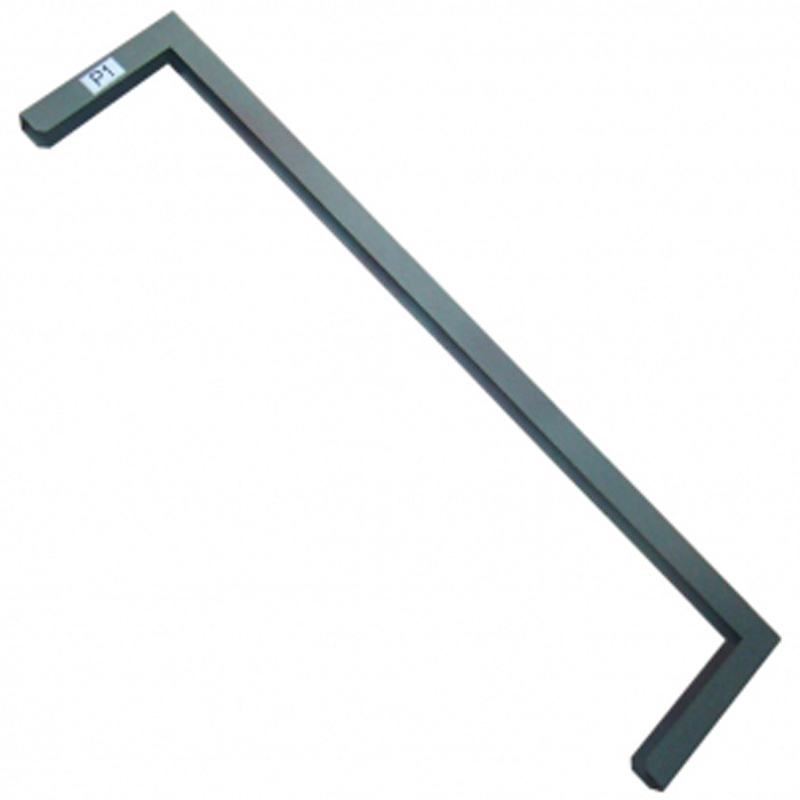

| Распорка | P1 | Соединяет два ряда стативов открытого типа в релейных и кроссовых помещениях |
| P2 | Соединяет два ряда стативов закрытого типа и оборудование связи | |
| P3 | Соединяет ряды стативов открытого и закрытого типов в релейном помещении | |
| P4 | Крепит последний ряд стативов открытого типа к стене релейного помещения | |
| P5 | Крепит последний ряд стативов закрытого типа к стене релейного помещения | |
| P6 | Крепится на первом ряде стативов в релейном помещении | |
| P7 | Промежуточная магистральная распорка релейного помещения | |
| P8 | Устанавливается в стену релейного помещения | |
| P9 | Крепится на балке и стативах закрытого типа последнего ряда релейного помещения | |
| P10 | Крепится на балке и стативах открытого типа последнего ряда релейного помещения | |
| P11 | Крепится на стене релейного помещения толщиной до 120 мм | |
| P12 | Соединяет два ряда оборудование связи | |
| P13 | Соединяет первый ряд кроссовых стативов со стеной кроссового помещения | |
| P14 | Поддерживает кабельрост над коридором в релейном помещении | |
| P15 | Соединяет два ряда оборудование связи | |
| P16 | Крепит кабельрост, который идет к стене | |
| P17 | Крепится на первом ряде стативов закрытого типа первого релейного помещения | |
| P18 | Крепится на первом ряде стативов релейного помещения | |
| P19 | Крепится на балке и стативах открытого типа последнего ряда релейного помещения | |
| Р20 | Крепится на кронштейне КР7 для соединения панелей питания и первого ряда стативов релейного помещения | |
| Р21 | Крепится между кронштейнами КР7 для соединения двух рядов панелей питания релейного помещения | |
| Р22 | Устанавливается в стену релейного помещения и крепится к панели питания | |
| Р23 | Крепит последний ряд стативов закрытого типа к стене релейного помещения | |
| Р24 | Соединяет два ряда оборудование связи | |
| Р25 | Соединяет два ряда стативов закрытого типа и оборудование связи | |
| Р26 | Поддерживает кабельрост над коридором в релейном помещении |
Модификации
Распорки изготавливают широкой линейкой типоразмеров: от Р1 до Р26:
- Агрегируют 2 ряда открытого вида стативов в помещениях реле и кроссовых.
- Интегрируют 2 ряда закрытых стативов с устройствами связи.
- В помещениях реле для соединения открытых и закрытых стативов.
- На стене помещения реле закрепляет последнюю линейку стативов.
- На стене помещения реле закрепляют 1-ый ряд.
- Это промежуточная распорка магистрали в помещениях реле.
- Для установки на стену в помещении реле.
- Фиксируется на закрытого вида стативе последнего ряда и балке.
- Фиксируется на открытого вида стативе последнего ряда и балке.
- Для крепления на стене, толщиной до 12 см.
- Коммутирует 2 ряда устройств связи.
- В кроссовом помещение агрегирует 1 ряд стативов кроссовых.
- В релейном помещении позволяет закреплять над проходом.
- Для соединения 2 рядов устройств связи.
- Для крепления кабельроста, идущего к стене.
- В 1 помещении реле присоединяется на 1 ряду закрытых стативов.
- В помещении реле присоединяет 1 ряд стативов.
- В помещении реле фиксируется на открытого вида стативах последнего ряда и балке.
- Фиксируется на кронштейне КР-7 для соединений 1 ряда стативов и ПП.
- Присоединяется на кронштейне КР-7 для соединений 2 рядов ПП.
- Фиксируется к ПП и монтируется в стену помещения реле.
