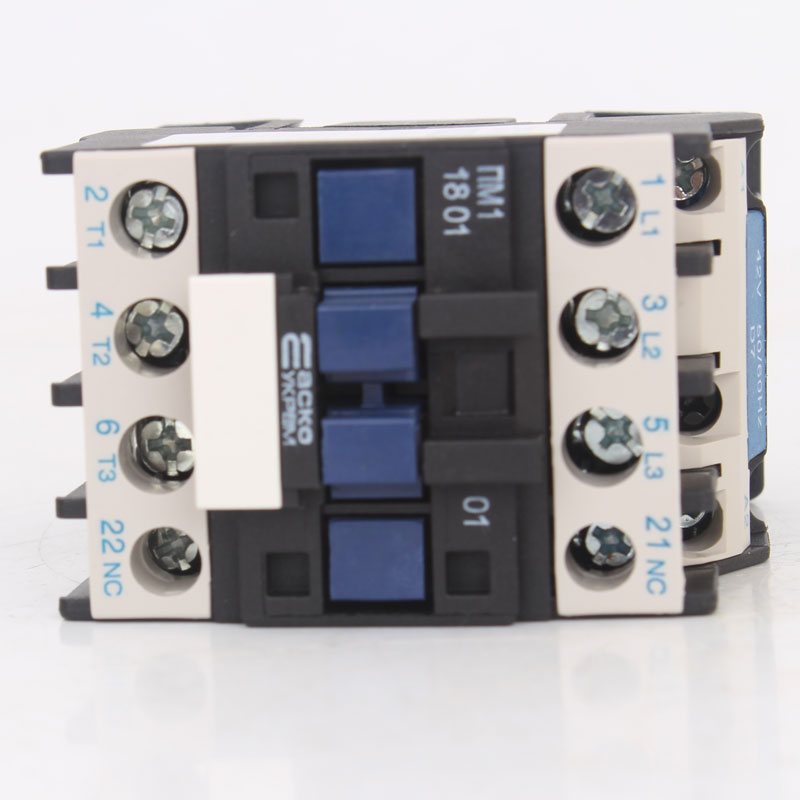

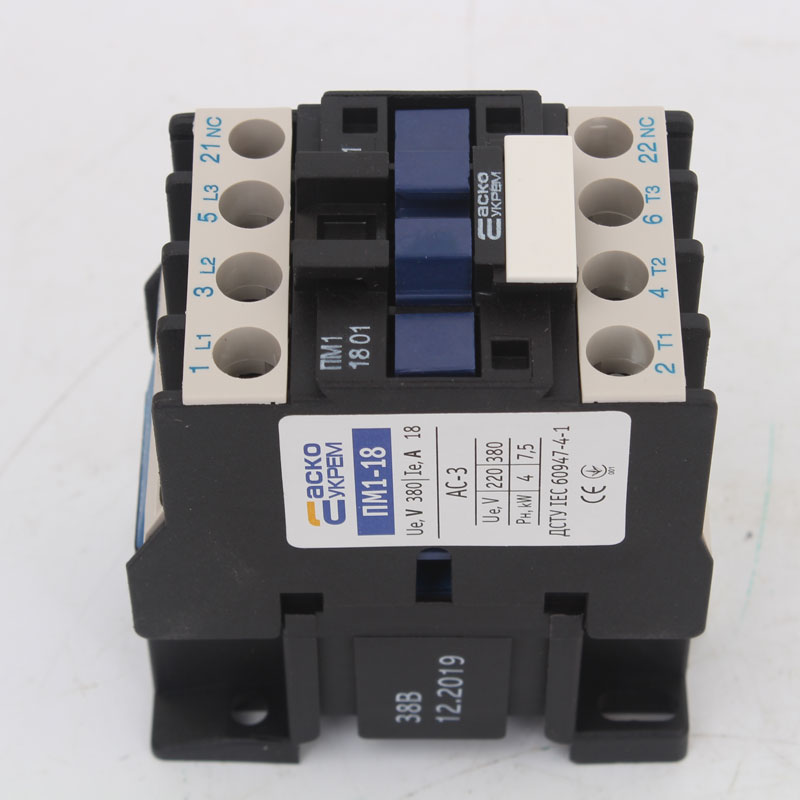

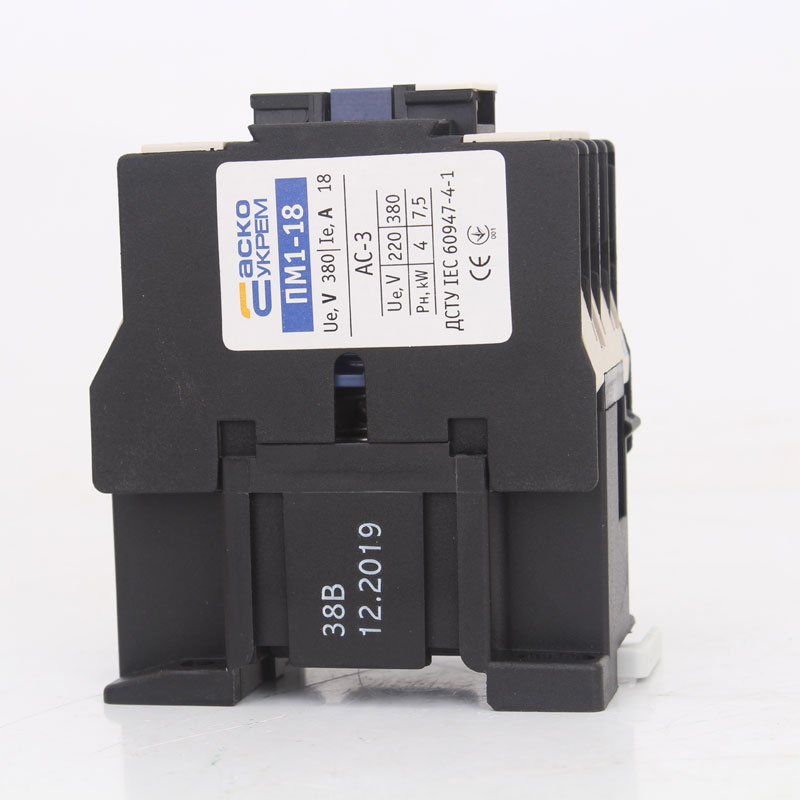

Пускатель ПМ 1-18-01 (LC1-D1801)
Описание
Пускатель ПМ 1-18-01 (LC1-D1801) в комбинации с тепловым реле, представляет собой средство защиты и коммутации электрических двигателей.
Особенности
- Высокая коммутационная износостойкость.
- Устанавливаются на монтажную панель и DIN-рейку.
- Наличие резиновых демпферов уменьшает рабочий шум.
- Сердечник системы управления состоит из пластин, которая уменьшает вихревые токи Фуко.
Характеристики
| Параметры | Значение |
| Артикул | А0040010005 |
| Напряжение катушек (пускатели) | |
| B7 | 24 В |
| C7\ | 36 В |
| D7 | 42 В |
| F7 | 110 В |
| M7 | 220 В |
| Q7 | 380 В |
| Базовая единица | шт |
| Нормы упаковки | шт |
| Коммутационная износостойкость | 20 000000 циклов |
| Номинальное напряжение | 380 В |
| Номинальный ток коммутации | |
| АС3 | 18 А |
| АС4 | 7,7 А |
| Предельная коммутационная способность | 5000 А |
| Рекомендуемая защита от сверхтоков | 25 А |
Схемы

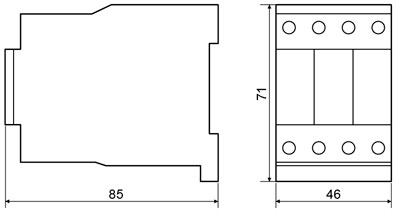

Рис.1. Габаритный чертеж пускателя ПМ 1-18-01 (LC1-D1801)

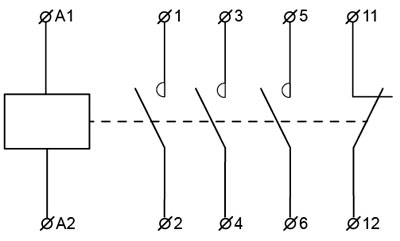

Рис.2. Схема электрическая пускателя ПМ 1-18-01 (LC1-D1801)
Комплектация
- Пускатель ПМ 1-18-01 (LC1-D1801) - 1 шт,
- Паспорт - 1 экз,
- Упаковка - 1 шт.
