Электромагнитный пускатель ПМЛ-1631
Описание
Электромагнитный пускатель ПМЛ-1631 применяется на производстве и в быту в качестве устройства, осуществляющего коммутирование трехфазных асинхронных электродвигателей с электрической сетью напряжением 380В.
Назначение ПМЛ-1631
Пускатель реверсивный ПМЛ-1631 предназначен для включения или отключения трехфазных асинхронных машин, имеющих короткозамкнутый ротор к сети переменного тока напряжением 380 В.
ПМЛ-1631 осуществляет защиту обмоток подключаемых электродвигателей от повышенного тока, возникающего при повреждении фаз, а также от долговременного превышения максимальной нагрузки.
Особенности конструкции

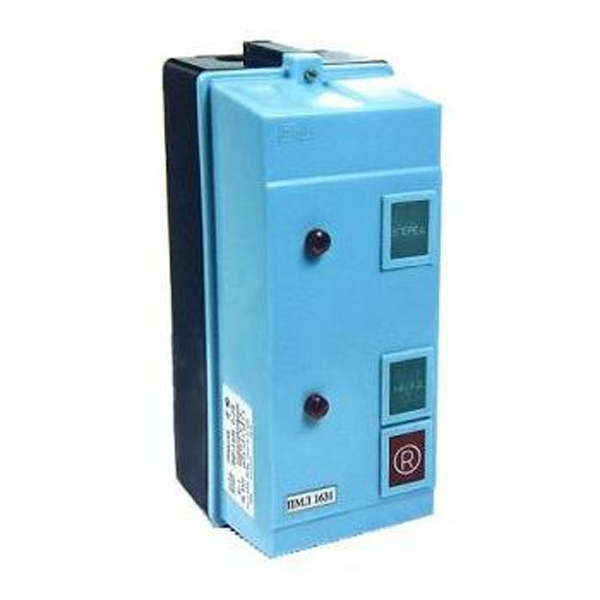

ПМЛ-1631 рассчитаны на применение переменного тока цепи управления, имеют тепловое реле и допускают установку в системы с микроконтроллерами (при наличии тиристорного блока управления и помехозащитных фильтров). Реверсивный пускатель ПМЛ-1631 имеет пластиковый корпус, кнопки управления «ПУСК», «РЕЛЕ», «СТОП» и лампы индикации режимов работы.
Технические характеристики
- Ток рабочий, номинальный…10,0 А
- Рабочее напряжение (изоляционное), частота 50 Гц…660 В;
- Мощность, которую потребляет электромагнитная катушка:
- - пусковая, Вт …8 (±1,8);
- - удерживания, Вт …68 (±8,0).
- Частота включений/отключений в час, не более…3600 –без нагрузки, 2400 – с нагрузкой.
- Крепление DIN у ПМЛ-1631…отсутствует
- Масса ПМЛ-1631…2,27 кг.
