Пускатель ПБР-21

Average: 9 (1 vote)
Категория:

Пускатель бесконтактный реверсивный ПБР-21 предназначен для бесконтактного управления исполнительным механизмом, в приводах которых используется однофазный электродвигатель, с электромеханическим тормозом.

Конструктивное исполнение

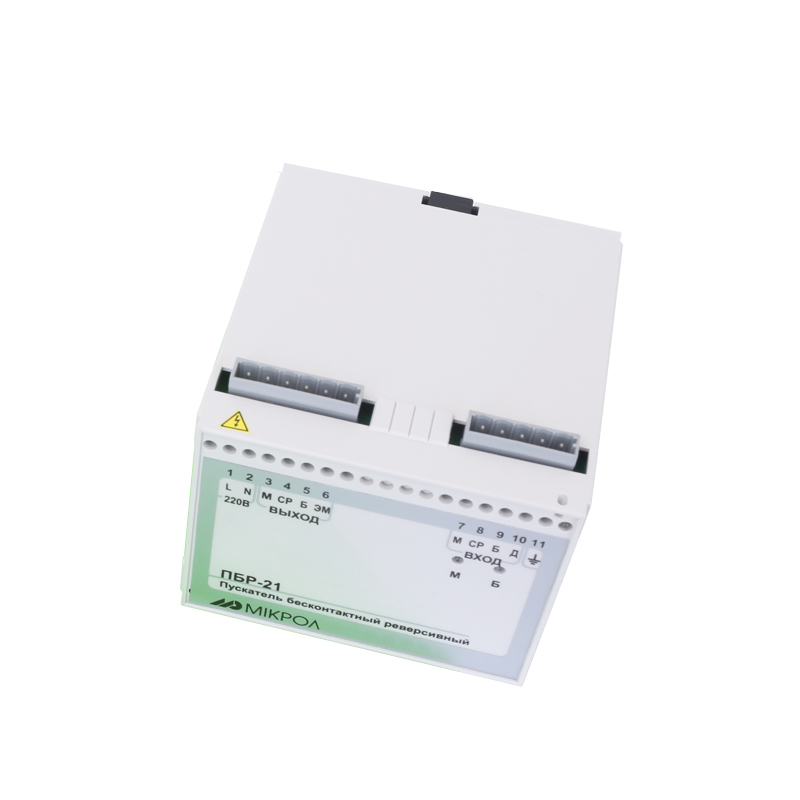

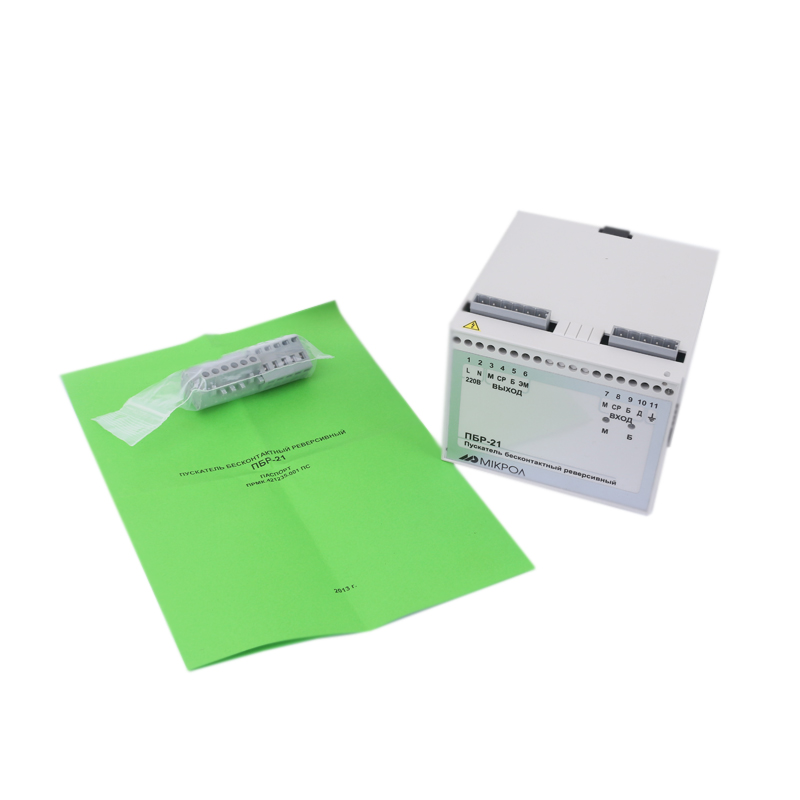

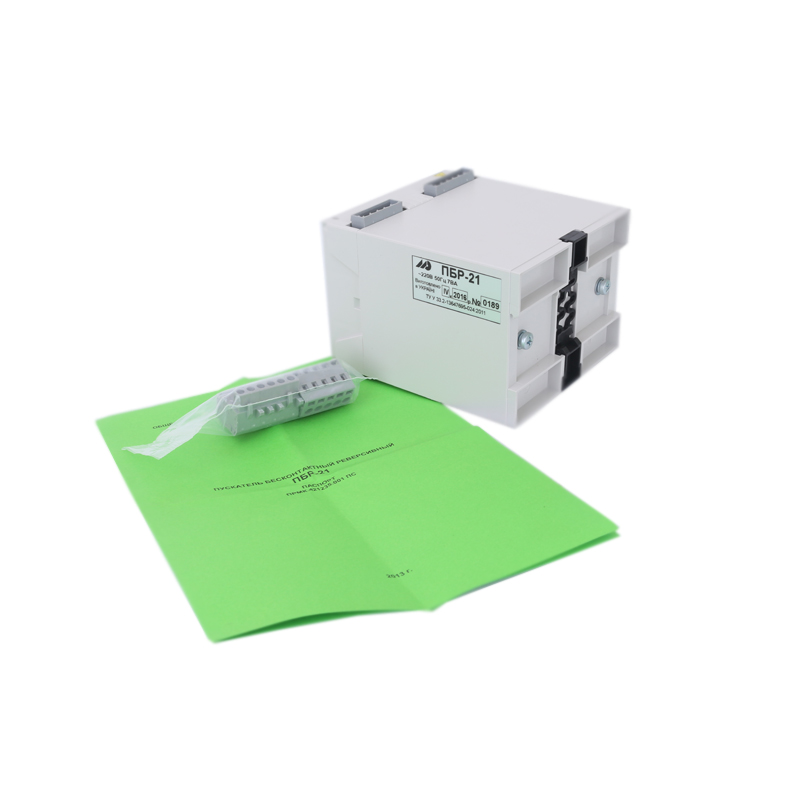

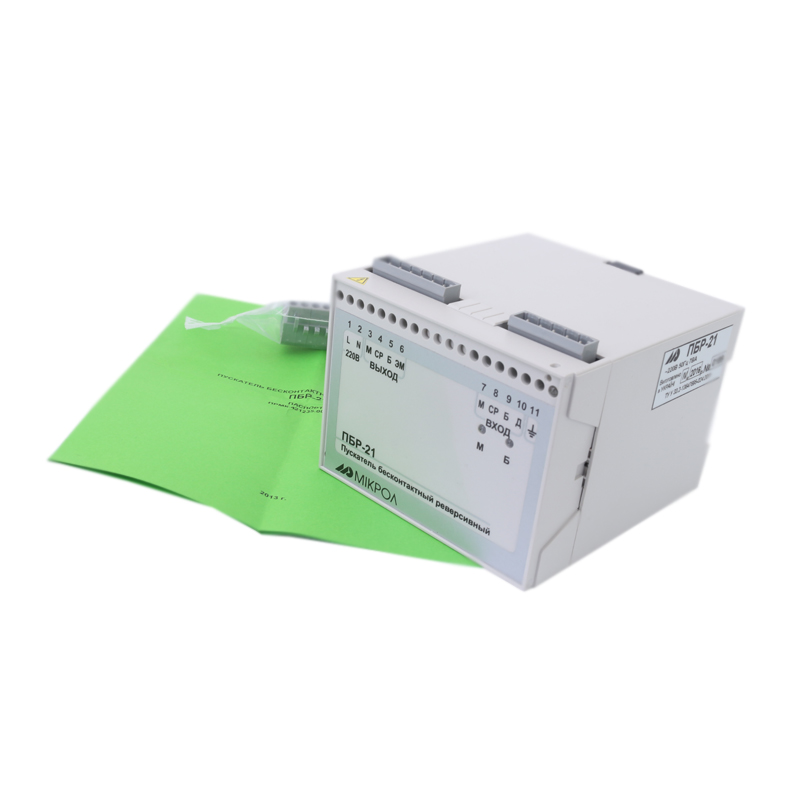

Пускатель состоит из литого ударопрочного пластмассового корпуса. На задней стенке блока установлены захваты для монтажа на DIN рельс. На передней стенке блока расположены: индикатор наличия напряжения питания, клеммы подключения входных и выходных цепей, индикаторы наличия сигналов «Больше» и «Меньше».

Схема ПБР-21 состоит из следующих функциональных узлов:

  • схемы управления бесконтактными ключами,
  • силовой схемы для коммутации напряжения питания исполнительного механизма и источника питания для управления пускателем дистанционно.

Питание блока осуществляется напряжением переменного тока 220 В частотой 50 Гц.

Параметры Значения
Диапазон изменения входного дискретного сигнала
  • состояние ОТКЛЮЧЕНО
  • состояние ВКЛЮЧЕНО
от 0В до 3В
от 18В до 30В
Максимальный входной ток (для одного канала), не более 50 мА
Коммутируемый ток, не более 4 А (длительность
непрерывного включения не более
100 сек)
Минимально допустимое электрическое сопротивление изоляция между всеми цепями и корпусом, между входом и выходом составляет при температуре (20±5)°С и влажности не более 80% 40 МОм
Электрическая изоляция между всеми цепями и корпусом, между входом и выходом выдерживает в течении 1 мин. действие испытательного напряжения переменного тока синусоидальной формы частотой 50 Гц при температуре 20°С и влажности не более 80% 1500 В
Напряжение питания (сеть переменного тока частотой 50 Гц) 220 (+22; -33) В
Потребляемая мощность, не более 7 ВА
Габаритные размеры (ВхШхГ) 95 х 100 х 110 мм
Масса, не более 0,55 кг
Обозначение Наименование Количество Примечание
ПРМК.421235.001 Пускатель бесконтактный реверсивный ПБР-21 1 Согласно заказа
ПРМК.421235.001 ПС Паспорт 1
  ПРМК.421235.001 РЭ Руководство по эксплуатации   1 1 экземпляр на 1-4 преобразователя при поставке в один адрес.
232-105 Клеммный соединитель 1
232-106 Клеммный соединитель 1
231-131 Рычаг монтажный для клеммных соединителей 1
