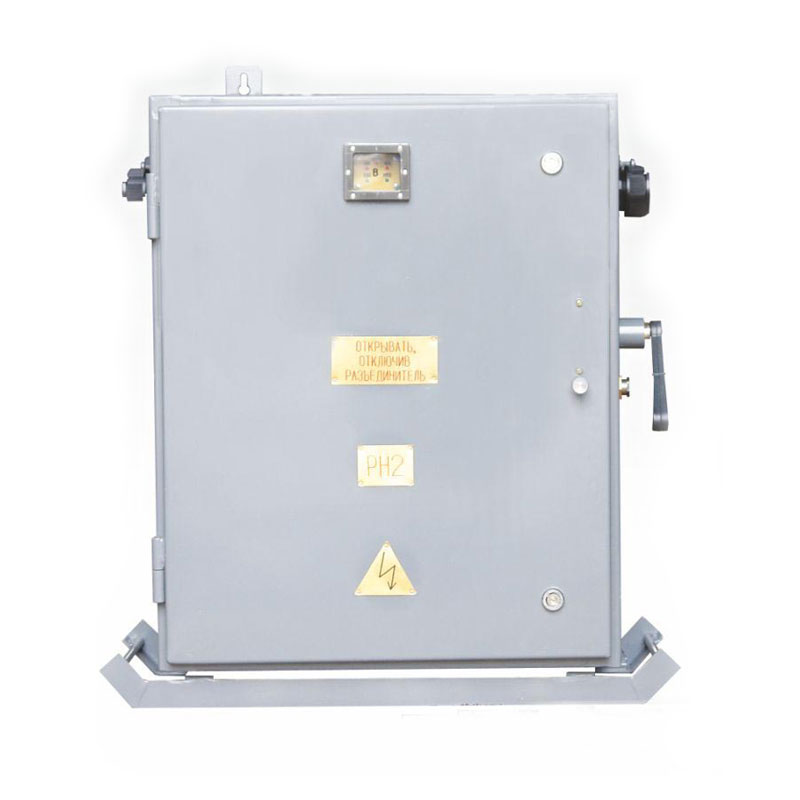

Пускатель ПРН

Пускатель ПРН рудничного типа используются в трехфазных сетях на предприятиях горнодобывающей, угольной промышленности в условиях шахт и рудников, на которых нет опасности возникновения взрыва, появления угольной пыли. Оборудование применяется для управления электрическими двигателями подвижных и стационарных механизмов и машин. Выпуск производится в разработанных четырех немного отличных модификациях, разница в которых заключена в предельной коммутационной способности, номинального тока и других характеристик.

Назначение

Пускатель ПРН в исполнении УХЛ предназначены для стационарной установки в условиях работы рудника или шахты без опасности взрыва. Используются для управления запуском двигателей стационарных по модели или передвижных видов механизмов и оборудования. Эксплуатация пускателей допускается при температуре воздуха -10...+35 C и относительной влажности вплоть до 98%.

Устройство и работа

Установка устройства ПРН выполняется в вертикальном положении, при этом допустимо отклонение на 10 градусов от рекомендуемого положения установки. Не допускаются резкие удары, толчки встряска в местах установки пускателей рудничных. ПРН не предназначен для применения во взрывоопасной рабочей среде.

Рудничные пускатели обеспечивают защиту от перегрузки, нулевую защиту, а также защиту при увеличении сопротивления изоляции более 30 кОм. Искробезопасное напряжение цепи ПРН составляет 18 В. Обеспечивается нормальная работа пускателей при напряжении сети, не превышающем 0,66 кВ и сопротивлении менее 30 кОм. При краткосрочном падении напряжения в пределах 0,65 от номинального значения устройство не самовыключается. Допустимые колебания электрической цепи от 0,85 до 1,1 от стандартного показателя напряжения. В пускателях рудничных допустимо подключение реле утечки электрического тока. В ПРН предусмотрен реверсивный блокировочный разъединитель.

Пускатели рудничные могут работать в трех режимах — продолжительный вариант, прерывисто-продолжительный режим и повторный вариант работы. Конструктивно пускатели выполнены в усиленном металлическом корпусе толщиной 3 мм.

  • Рудничный пускатель нормальный создан для выполнения задач в трехфазных электрических сетях напряжением 660/380 В при номинальном токе 63 А / 80 А / 100 А / 125 А.
  • Пускатель характеризуется небольшой потребляемой мощностью — 100 ВА.
  • Устройства запуска электрических двигателей имеют высокую коммутационную износостойкость главных контактов — свыше 1,2 млн циклов вкл/выкл.
  • Вес (учитывая салазки) 80 килограмм при габаритах 74 х 28 х 83 см.
  • Вес без салазок равен 75 килограмм, размеры 71 х 29 х 79 см.
  • Пускатель ПРН-63 рассчитан на 63 Ампера.
  • Пускатель ПРН-80 работает с током 80 Ампер.
  • Пускатель ПРН-100 выдерживает 100 Ампер тока.
  • Пускатель ПРН-125 имеет рабочее направление по току в размере 125 Ампер.
