Кабельный барабан КБП

No votes yet
Документация:

Пружинный кабельный барабан КБП являются механическими приспособлениями для автоматической намотки свободновисящей электрокабельной продукции, подающей электропитание на подвижное электрооборудование.

Назначение кабельного барабана КБП

Используются для электроснабжения:

  • Магнитных шайб,
  • Механизированных грейферов,
  • Штабелеров,
  • Транспортировочных платформ и т. Д.

Кабельные барабаны могут быть рассчитаны на намотку/размотку кабелей различной силы тока и длины.

Устройство и работа

Пружинные кабельные барабаны (КБП) состоят из:

  • Барабана для намотки кабеля,
  • Плоскоспиральных пружин,
  • Кольцевого токосъемного механизма.

Барабан изготовлен из 2-х половинок, материалом для которых является оцинкованный стальной сплав. Пружины, скомпонованные в блок, располагаются внутри барабана и обеспечивают его вращение без применения электродвигателей.

Подача электротока в кабель происходит через кольцевой токосъемник, образованный медными кольцами, расположенными на валу барабана. Для прикрепления кабеля к токосъемным кольцам служит прижимной фланец. Токосъем производится щетками из меднографитового материала. Такие щетки расположены по окружности колец на определенном расстоянии, обеспечивающем необходимое усилие их прижима к кольцам.

Благодаря небольшим размерам КБП, их применение рационально для рабочих зон с ограниченным пространством, когда использование моторизированных или гравитационных устройств невозможно.

Каким является барабан

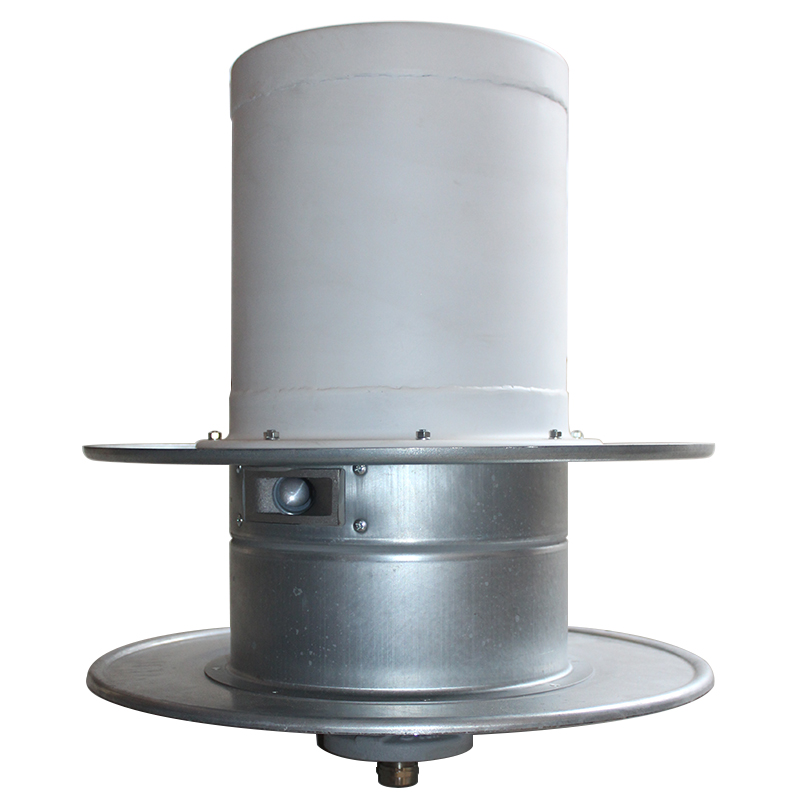

Пружинный кабельный барабан КБП

Верхний предел скорости размотки

60 метров/мин

Пределы силы тока токосъемника

От 25 А до 125 А

Напряжение токосъемника

400 Вольт (номинальное)

Число колец в токосъемнике

От 3 колец до 30 колец

Допустимый диаметр кабеля

От 1,12 см до 2,82 см

Рабочий температурный интервал

(-20÷+40) °C

Степень герметичности щеточного коллектора

IP55
