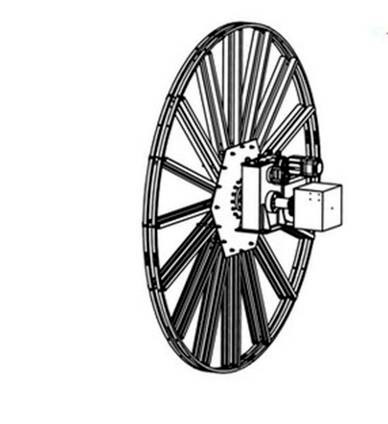

Кабельные барабаны КБМ

Моторный кабельный барабан КБМ являются механическими системами электроснабжения различного электрооборудования.

Назначение кабельных барабанов КБМ

Используются для обслуживания промышленной техники:

  • Маневровых тележек,
  • Кранов,
  • Грузозахватных приспособлений,
  • Штабелеров,
  • Экскаваторов и др.

Устройство и работа

Особенности моторных кабельных барабанов (КБМ) заключаются в:

  • Исключении разрывов и запутывания кабелей (момент намотки/размотки постоянен),
  • Отсутствии необходимости в использовании контргруза,
  • Ручном или дистанционном управлении работой,
  • Исключении провисания кабеля.

Схема привода – частотно-регулируемая, чем достигается постоянная подтяжка кабеля с требуемым усилием.

Полное заводское название

Моторный кабельный барабан КБМ

Верхний предел по расстоянию перемещения

800 м (моноспиральная модель)

1,6 км (модель широкой намотки)

18 м (модель 130-04-018)

(60/120) м (модель 025-04-060)

Верхний предел скорости намотки

200 м/с (моноспиральная модель)

100 м/с (модель широкой намотки)

30 м/с (модель 025-04-060)

25 м/с (модель 130-04-018)

Верхний предел силы тока

130 А (модель 130-04-018)

25 А (модель 025-04-060)

400 А (остальные модели)

Верхний предел напряжения

400 В (модели 025-04-060/130-04-018)

1кВ (остальные модели)

Рабочий температурный интервал

(-20÷+40)°C (модели 025-04-060/130-04-018)

(-50÷+50)°C (остальные модели)

Категория размещения

У1

Число полюсов токосъемника

не более 9-ти

Существуют кабельные барабаны для:

  • Маневровых тележек (модель 025-04-060),
  • Грузозахватных механизмов (модель 130-04-018),
  • Универсальные.

Универсальные могут быть:

  • Моноспиральными (выполняют однослойную намотку, эффективную для высоких скоростей смотки/размотки),
  • Широкой намотки (барабан имеет меньшие габариты и большую кабелеемкость).
