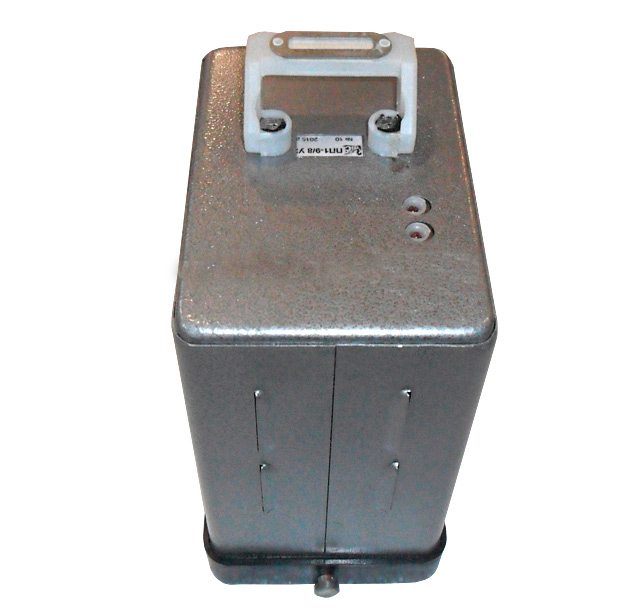

Приемник резонансных рельсовых цепей ПРРЦ

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Приемник резонансных рельсовых цепей ПРРЦ УТС 540.00.00.00 предназначен для работы в фазочувствительных рельсовых цепях переменного тока частотой 50 Гц метрополитена в непрерывном режиме в качестве путевого реле, вместо ранее применяемого реле типа ДСШ-2.

Условия эксплуатации

Приемник предназначен для работы при температуре окружающего воздуха от минус 40 °С до плюс 65 °С (вид климатического исполнения У (N), категория размещения 2 (эксплуатация под навесом или в неотапливаемых помещениях со свободным доступом наружного воздуха) по ГОСТ 15150-69).

Особенности конструкции

Конструктивно приемник ПРРЦ выполнен на базе цоколя реле ДСШ и содержит исполнительный элемент (нейтральное малогабаритное штепсельное реле типа НМШ1-1440).

На лицевой стороне приемника резонансных рельсовых цепей расположен графический жидкокристаллический индикатор, который визуально отображает работу и состояние приемника:

  • угол между фазами тока и напряжения путевого и местного сигналов, в градусах;
  • замкнутое (разомкнутое) состояние контактов исполнительного реле;
  • среднее значение напряжения на путевом элементе, в Вольтах;
  • среднее значение напряжения на местном элементе, в Вольтах.

Приемник является фазочувствительным. Номинальный угол сдвига фаз приемника составляет (20 ± 5) ° между опережающим током путевого элемента и напряжением местного элемента, или (88 ± 5) ° между отстающим напряжением путевого элемента и напряжением местного элемента.

Напряжение срабатывания ПРРЦ в диапазоне ± 25 ° от оптимального является постоянным и не зависит от угла сдвига фаз. При сдвигах фаз, которые превышают диапазон ± 25 ° от оптимального – исполнительное реле отключено.

Характеристики

Электрические параметры приемника
Частота напряжения питания, fном, Гц Напряжение питания, Uм, В Напряжение срабатывания,Uср, не более, В Напряжение отпускания, Uотп, не более, В Полное сопротивление путевому элементу, Ом
50±1 от 207,0 до 241,5 25 18 от 540 до 660

Примечание

Номинальный угол сдвига фаз (ток путевого элемента опережает напряжение местного элемента) составляет (20 ± 25) °.

  • Электропитание приемника осуществляется от местного элемента.
  • Ток, потребляемый приемником резонансных рельсовых цепей по местному элементу, Iм, при частоте сети 50 Гц – не более 0,072 А.
  • Исполнительным реле является нейтральное малогабаритное реле типа НМШ1-1440 с последовательно соединенными обмотками.
  • Максимальное значение рабочего действующего напряжения на входе путевого элемента, Uмах – не более 100 В.
  • Степень защиты приемника, обеспечиваемая оболочкой, – IP30 по ДСТУ EN 60529:2018.
  • Масса приемника – не более 4,5 кг.
  • Габаритные размеры – не более 290×201×134 мм.

Схемы

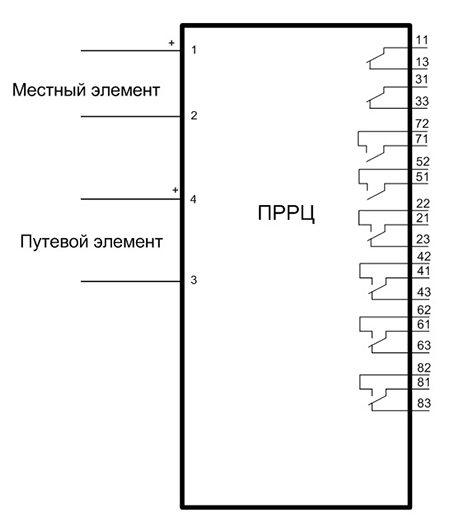

"Схема внешних подключений приемника резонансных рельсовых цепей ПРРЦ"

Схема внешних подключений приемника резонансных рельсовых цепей ПРРЦ
