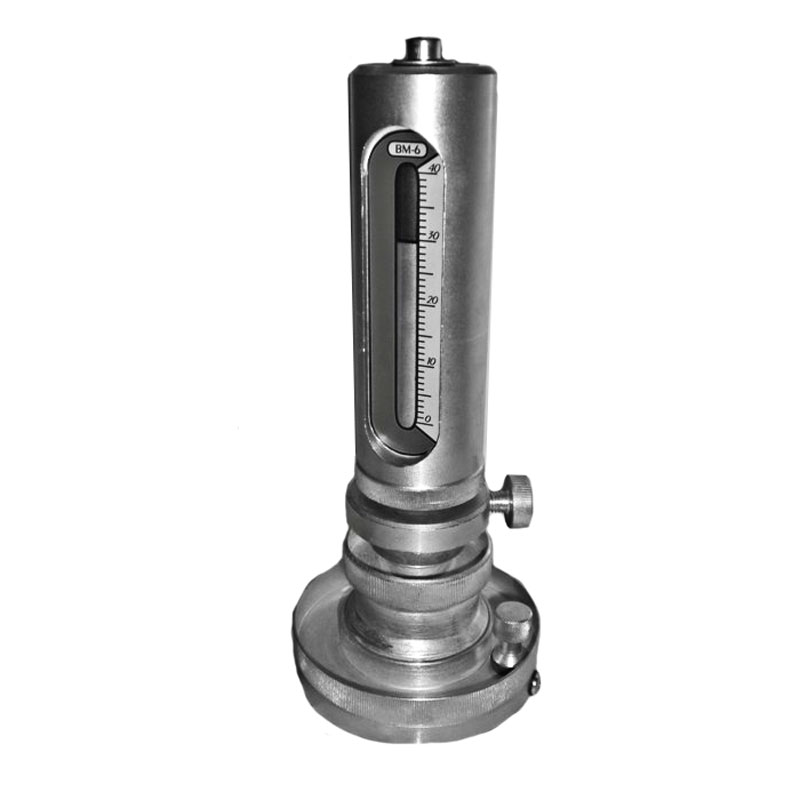

Прибор водоотдачи ВМ-6 используется для точного вычисления отдачи водяного продукта глинистого раствора, получаемых при бурении скважин, во время проведения геологоразведочных работ.

Прибор относится к фильтровальным системам, работающим под давлением, так при работе прибора создается избыточное давление, для продавливания раствора через фильтрующий материал.

Использование прибора ВМ-6

Для достижения точности, заявленной заводом производителем, при работе прибора необходимо учитывать ряд факторов способных нарушить нормальную работу устройства:

  • Температура рядом находящейся среды, на уровне не меньше + 10°С, при понижении температуры происходит увеличение вязкости раствора, что негативно сказывается на точности измерений.
  • Использование фильтровального материала с плотностью отличной от рекомендуемой, производителем, способно вызвать изменения в количестве полученного фильтрата и искажению результатов измерений.

Для поддержания необходимой точности и работы прибора, необходимо проведение регулярного технического обслуживания и замена отработавших свой ресурс комплектующих.

Прибор ВМ-6 помимо определения отдачи воды в глиносодержащих растворов, благодаря использующемуся принципу работы, может использоваться и для определения образующейся глинистой корки.

Принцип работы устройства состоит в следующем, исследуемый раствор объемом 120 см3 помещается в специальную емкость, откуда с помощью поршня, под давлением равным 1 кг\ см2, продавливается через фильтрующий материал на протяжении 30 мин. И в результате, по объему полученного фильтрата, определяется показатель водоотдачи.

Приборные параметры при совершении работы:

Физическое свойство

Показатель

Пределы измерения, при установке фильтра диаметром 75 мм, см3

40

Цена деления при установке фильтра диаметром 75 мм, см3

1

Отклонение в меньшую или большую стороны, не более, см3

0,5

Фильтрующее давление, кг\ см2

1

Диаметр используемого фильтра, мм

53

Размеры прибора, мм

150х150х460

Вес прибора нетто, кг

4

В комплект поставки устройства входит:

  • Непосредственно прибор в сборе – 1шт.
  • Емкость для масла – 1 шт.
  • Чашка сбора отфильтрованной жидкости -1 шт.
  • Бумага для фильтрации – 10 шт.
  • Кольцо из маслоустойчивой резины – 3 шт.
  • Резиновые прокладки клапанов – 3 шт.
  • Руководство использования – 1 шт.
  • Паспорт устройства – 1 шт.
