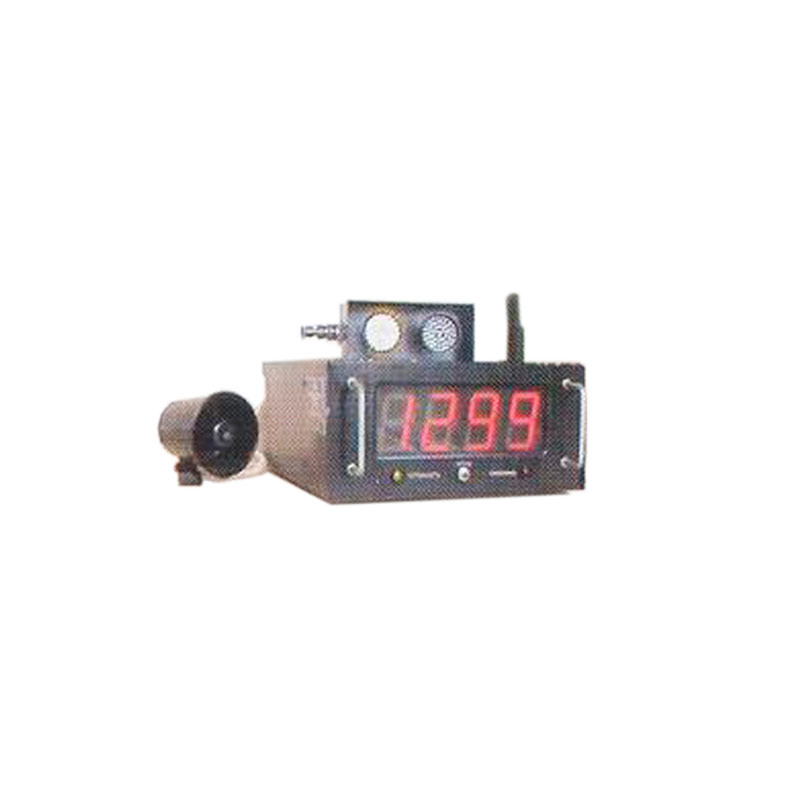

Прибор для измерения температуры ЛАР-1М

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Прибор ЛАР-1М предназначен для измерения температуры расплавленного металла в сталеплавильных агрегатах при выплавке различных сталей. Данная модификация предназначена для работы с термопарами БПТ-ПР одноразового использования.

Функциональные возможности

Прибор для измерения температуры обеспечивает:

  • контроль температуры и регистрация информации на выносном цифровом табло.
  • преобразование непрерывного входного сигнала в непрерывный, гальванически развязанный от «земли», выходной сигнал тока по ГОСТ 26011-80.
  • выдачу выхода «сухой контакт» для управления внешними устройствами.
  • время контроля с помощью термопары в пределах 5 секунд.
  • цифровую индикацию результат контроля, автоматический сброс предыдущего результата при поступлении последующего. Предусмотрен ручной сброс с помощью кнопки.

Устройство ЛАР-1М формирует выходные сигналы и обеспечивает сигнализацию:

Устройство и принцип работы

В состав прибора ЛАР-1М входит:

  • измерительный блок,
  • светофор,
  • звуковой сигнализатор,
  • соединители.

Перед началом работы к наружному устройству подсоединяется сменная термопара, при этом загорается зеленый светофор, сигнализирующий р наличии цепи от термопары до прибора и об исправности схемы контроля управления, т.е. получено разрешение на дальнейшую работу.

При погружении термопары в расплав загорается красный светофор, сигнализирующий что идет контроль температуры. Красный светофор погас и одновременно высвечиваются результаты контроля на цифровом табло. Термопара немедленно извлекается из расплава. Цикл контроля окончен.

Характеристики

Технические характеристики
Параметр Значение
Диапазон контроля входного термо-ЭДС 7,848 … 13,591 мВ
Диапазон температур 1000 … 1800°C
Абсолютная погрешность контроля входного сигнала по цифровому индикатору не превышает ±4°C
Напряжение питания переменного тока 187 … 242 В
Частота переменного тока 50 (±1) Гц
Температура окружающего воздуха +5 … +50°C
Относительная влажность 30 … 80%
