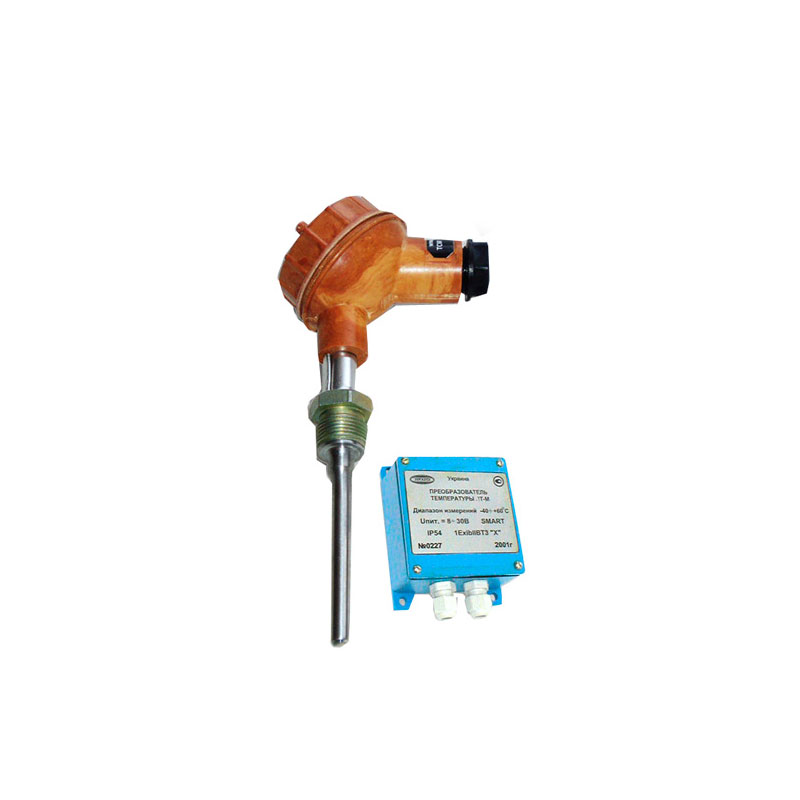

Преобразователь температуры ПТ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь температуры ПТ предназначен для измерений и преобразования в аналоговый и кодовый (цифровой) электрические выходные сигналы температуры жидких, газообразных и сыпучих веществ, неагрессивных к материалу защитной арматуры термопреобразователя сопротивления

Область применения

Широко используется в отраслях газовой, нефтегазодобывающей, нефтеперерабатывающей и нефтехимической промышленности, на промышленных объектах и объектах коммунального хозяйства.

Эксплуатация

Оптимальными условиями для использования преобразователя ПТ являются:

  • температура окружающей среды от -40 до +60°С,
  • относительная влажность воздуха 95% при температуре +35°С.

Характеристики

Параметры Значения
Диапазон измерений температуры преобразователя:
  • для исполнения ПТ-М
  • для исполнения ПТ-П
от -50 до 150 °С
от -100 до 400 °С. В пределах указанных диапазонов преобразователь обеспечивает установку верхнего и нижнего пределов диапазона измерений температуры с разницей между устанавливаемыми значениями 50; 100; 150 или 200 °С (далее - поддиапазон преобразований 50; 100; 150 или 200 °С)
Параметры выходных сигналов преобразователя соответствуют:
  • аналогового сигнала
  • кодового сигнала
сигналу постоянного тока значением от 4 до 20 мА или сигналу напряжения постоянного тока значением от 0,8 до 3,2 В
сигналу с частотной модуляцией, который складывается с сигналом постоянного тока в цепи питания преобразователя
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от -40 до +60 °С составляют ±0,1 % диапазона измерений преобразователя
Пределы допускаемой основной абсолютной погрешности:
  • для поддиапазонов преобразований
  • для поддиапазонов преобразований
50 и 150 °С - ±0,3 °С; ±0,5 °С
150 и 200 °С - ±0,5 °С; ±0,7 °С. При этом пределы допускаемой основной абсолютной погрешности микропроцессорного модуля преобразователя при преобразованиях сопротивления ТС в электрич. выходной сигнал составляют + 0,1 °С.
Пределы допускаемой дополнительной абсолютной погрешности преобразователя от изменения температуры окружающей среды в диапазоне от минус 40 до 60 °С составляют ±0,1 °С в поддиапазоне преобразований температуры
Показатель тепловой инерции ТС преобразователя не превышает 20 с
Конструкция преобразователя обеспечивает возможность выбора при заказе длины погружной части ТС в диапазоне от L=80 до L=1000 мм (из ряда 80; 100; 120; 160; 200; 250; 320; 400; 630; 800 и 1000 мм)
Электрическое питание преобразователя осуществляется от внешнего источника посто- янного тока со значением выходного напряжения в диапазоне от 7 до 36 В
Мощность, потребляемая преобразователем:
  • при преобразовании температуры в сигнал напряжения постоянного тока или в кодовый сигнал
  • при преобразовании температуры в сигнал постоянного тока
0,25 Вт
0,75 Вт
ТС преобразователя выдерживает воздействие перегрузки давлением измеряемой среды, равным верхнему пределу условного давления до 6,3 МПа включительно
Габаритные и присоединительные размеры преобразователя не превышают 60 мм х 135 мм х 175 мм (без длины погружной части ТС)
Масса преобразователя не превышает 1,0 кг (без длины погружной части ТС)
Средняя наработка на отказ преобразователя не менее 80 000 ч
Средний полный срок службы не менее 12 лет

Модификации

  • ПТ-М - преобразователь имеет ТС с медным термометрическим чувствительным элементом типов 100М или Cu100.
  • ПТ-П - преобразователь имеет ТС с платиновым термометрическим чувствительным элементом типов 100П или Pt100.
