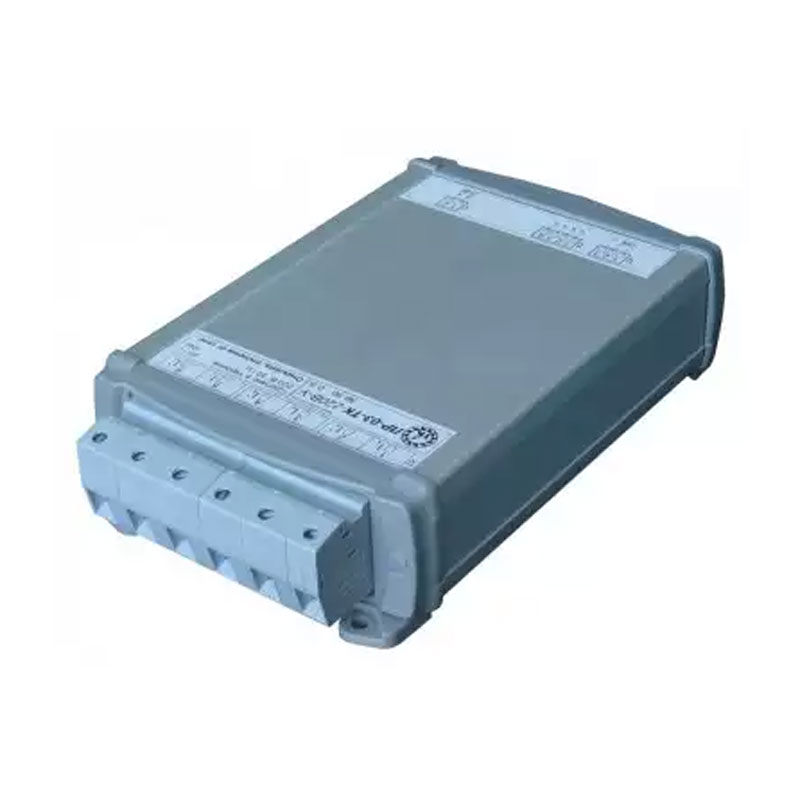

Преобразователь ПР-03-ТК

Преобразователь ПР-03-ТК относится к приборам, с помощью которых можно контролировать параметры электрических 3-фазных сетей, имеющих нейтраль, с дальнейшей подачей данных сквозь интерфейс марка RS-485, применяя протокол обмена данными ModbusRTU.

Измерительное устройство этого типа может преобразовывать в унифицированные сигналы такие величины, как фазовое напряжение, величину тока по рабочим трем фазам, а также активную либо же реактивную, либо же полную мощность, а также коэффициент мощности.

Особенности преобразователя ПР-03-ТК

Измерительный в работе преобразователь ПР-03-ТК реализован в виде устройства, электронные компоненты которого надежно защищены влаго- и пыленепроницаемым корпусом. Для подключения прибора к контролируемой сети используются винтовые коммутационные клеммы, расположенные на боковой части устройства. Для обеспечения высокой точности измерений сигналов в измерителе реализована гальваническая развязка токовых выходов. Предельные показатели тока на измерительных выходах задаются программно в процессе конфигурирования прибора.

Функциональные отличия

  • Поддержка измерений фазовых напряжений по 3-м фазам;
  • Возможность вычисления коэффициента мощности и величины реактивной, активной и полной мощностей;
  • Поддержка обмена данных и информации через устройство rs-485;
  • Возможность программирования прибора при помощи выносного пульта;
  • Поддержка хранения настроек конфигурации прибора в энергонезависимой памяти.

Использование устройства

Прибор ПР-03-ТК подключается в измерительную сеть и считывает ее параметры. При помощи преобразовательно-вычислительного устройства происходит расчет требуемых параметров цепи, и результат передается к персональному компьютеру для анализа или к цифровым индикаторам, которые позволят визуализировать результаты измерений. Передача данных осуществляется через порт RS-485 со скоростью с минимальным значением 9,6 Кбит и максимальным значением 115,2 Кбит за время 1 секунды.

Вычисляемая величина имеет стандартный показатель:

по току:

100/√3 В

по напряжению:

0.5/1/2.5/5 А

Граничное значение погрешности при преобразовании измеряемых величин в токовые сигналы:

0,5 мА

Система питания устройства:

70…300 В (тип постоянный); 50…250 В (тип переменный); 24 В (тип постоянный)

Величина потребляемой мощности:

4 ВА

Защищенность от пыли и влаги:

IP40

Эксплуатационные температуры:

от 50С до 500С

Габаритные размеры:

125х60х200 мм
