Поисковая аппаратура АПГК-015/2

Average: 10 (1 vote)

Поисковая аппаратура АПГК-015/2 предназначена для:

  • поиска трассы полиэтиленовых и токопроводящих коммуникаций акустическим методом с помощью генератора удара (газопроводов, водопроводов, теплосетей, кабелей);
  • поиска трассы токопроводящих коммуникаций (газопроводов, водопроводов, теплосетей, кабелей) индукционным методом в пассивном режиме без генератора тональных импульсов по наведенной частоте промышленной сети 50 Гц или сигнала станции катодной защиты 100 Гц;
  • поиска утечек жидкостей течеискателем акустическим методом по шумам вытекаемой жидкости из поврежденного трубопровода или ёмкости.

Принцип работы

  • Поиск трассы полиэтиленовых и стальных трубопроводов акустическим методом при помощи поискового прибора АПГК-015/2 основан на следующем принципе: генератор акустического удара устанавливают на трубопровод и крепят с помощью крепежных ремней. Механизм генератора приводит в действие небольшой молоточек, который производит одиночные удары по стенке трубопровода. Трубопровод является резонатором, и звук по нему передается на определенное расстояние. Дальность распространения звука зависит от диаметра трубы, материала из чего сделан трубопровод, наличия жидкости, плотности грунта и глубины залегания трубопровода.
  • Оператор, двигаясь с акустическим приемником по трассе, с помощью акустического датчика прослушивает звук удара на поверхности земли. Над трубопроводом звук удара будет наибольшим, при этом точность определения оси будет +10 см.
  • Акустический метод поиска позволяет определить трассу полиэтиленового или стального трубопровода на удалении от нескольких десятков до нескольких сотен метров на глубине 5 - 6 метров.
  • От диаметра трубопровода зависит дальность распространения акустического сигнала. Чем больше его диаметр, тем дальше возможен поиск трассы трубопровода акустическим методом.
  • Акустический датчик устанавливают поперек трассы трубопровода с шагом 10 – 15 см. Над линией трассы газопровода слышен удар с наибольшим уровнем громкости.
  • На пересеченной местности, (трава, листья, снег) не позволяют акустическому датчику иметь хороший контакт с грунтом. В этом случае используют штыри, которые забивают в землю, что позволяет исключить ошибки при определении линии трассы трубопровода. Датчик устанавливают поочередно на каждый из штырей. Наибольший уровень сигнала будет соответствовать трассе трубопровода.
  • От диаметра полиэтиленового или стального трубопровода, наличия в нем жидкости зависит частота сигнала удара, распространяемого по трубе. Настройка на частоту производится с помощью блока узкополосных фильтров.
  • Блок фильтров аппаратуры АПГК-015/2 имеет 12 узкополосных частот настройки на частоту сигнала удара, распространяемого над трубопроводом. Эта функция делает его работу более избирательной и помехозащищенной от уличных шумов.
  • Во время работы генератора ударов возникают паразитные вибрации грунта в виде низкочастотных ударов, подобные тем что мы слышим над трубопроводом. Эти удары распространяются по грунту и вблизи трубопровода создают помеху для полезного сигнала. Возникает так называемая мертвая зона, где более сильный мешающий сигнал удара по грунту накрывает полезный сигнал, передающийся по трубопроводу.
  • Для отстройки от мешающих ударов по грунту, а так же для отстройки от уличных шумов и шумов проезжающих автомобилей предназначены 12 режекторных фильтров.
  • Приемник является усилителем сигнала акустического датчика и имеет два вида индикации – звуковую (на наушники) и 10-ти разрядный светодиодный индикатор.
  • При подключении штанги к приемнику позволяет использовать его как трассоискатель в широкой полосе частот. По наведенной промышленной частоте 50 Гц или сигнала станции катодной защиты 100 Гц можно проверить наличие коммуникаций на данном участке индукционным методом на магнитную антенную. Это важно при проведении землеройных работ, чтобы не повредить другие коммуникации. Наличие электрической антенны позволяет определять коммуникации по электрической составляющей электромагнитного поля.
  • В режиме течеискателя акустическим методом с помощью приемника АПГК-015/2 и акустического датчик прослушивают на поверхности земли шумы, которые возникают в месте порыва трубопроводов с водой или другими жидкостями.
  • Высокая чувствительность аппаратуры позволяет услышать не только место порыва, но и движение воды по трубопроводу. 12 узкополосных фильтров позволяют настроиться на нужную частоту шума воды. С помощью 12-ти режекторных фильтров аппаратура отстраивается от уличных шумов. Точность определения места утечки 0,5 м.
Технические характеристики генератора акустических ударов

Напряжение питания генератора акустического удара

12 В

Потребляемый ток

1,5 А

Аккумулятор для питания генератора (герметичный)

12 В 18 А/ч

Количество ударов в минуту

45

Сила удара от минимальной до максимальной

регулируется плавно

Диаметр трубопроводов

от 20 до 1500 мм

(при работе на больших диаметрах (более 1500 мм) ремни крепления большей длины, поставляются по отдельной заявке)

Время работы

длительное

Вес

3,4 кг

Технические характеристики акустического датчика

Напряжение питания (питается от приемника)

9 В

Потребляемый ток

25 мА

Штыри

диаметр 10 мм, длина 400 мм

(из нержавеющей стали, 10 шт.)

Вес

25 кг

Технические характеристики приемника

Усиление сигнала акустического датчика

100 дБ

Чувствительность 10-ти разрядного светодиодного индикатора

0,2 мкВ

Динамический диапазон 10-ти разрядного светодиодного индикатора

38 дБ

Дальность прохождения сигналов удара по трассе полиэтиленового или стального трубопровода

40 - 500 м

Максимальная глубина обнаружения стальных трубопроводов и кабелей индукционным методом при наличии на них наведенного сигнала 50 или 100 Гц

6 м

Максимальная глубина обнаружения полиэтиленовых и стальных трубопроводов акустическим методом

5 - 6 м

Максимальная глубина обнаружения утечек в режиме течеискателя

5 - 8 м

(при давлении в трубопроводе не менее 6 - 10 кг)

Напряжение питания

12 В

(10 аккумуляторов типа GP 1,2 В 1300 мА)

Потребляемый ток

30 мА

Вес

1 кг

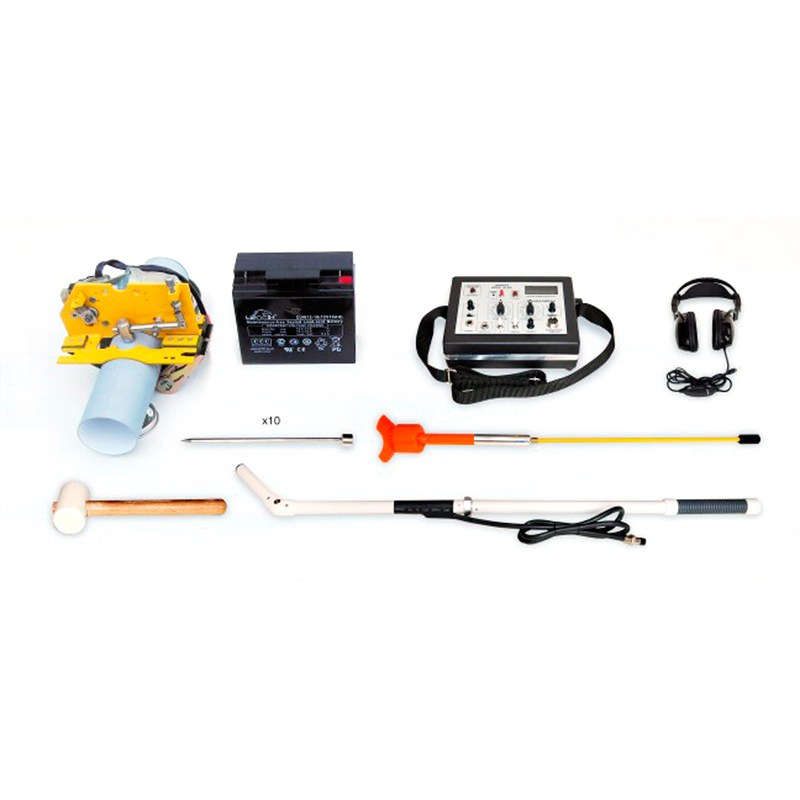

Комплект поставки

  1. Генератор акустических сигналов – 1 шт.
  2. Акустический датчик – 1 шт.
  3. Приемник – 1 шт.
  4. Штанга приемника с электрической антенной – 1 шт.
  5. Наушники 32 Ом – 1 шт.
  6. Аккумулятор типа GP 1,2В 1300 мА для приемника – 10 шт.
  7. Зарядное устройство 12 В 200 мА для аккумуляторов приемника – 1 шт.
  8. Аккумулятор 12 В 18 А/ч с вольтметром для генератора ударов – 1 шт.
  9. Штыри Ø 10 мм, длина 400 мм из нержавеющей стали – 10 шт.
  10. Молоток капролоновый – 1 шт.
  11. Ключ гаечный 10 мм – 1 шт.
  12. Руководство по эксплуатации – 1 экз.
  13. Ящик для переноски – 2 шт.
