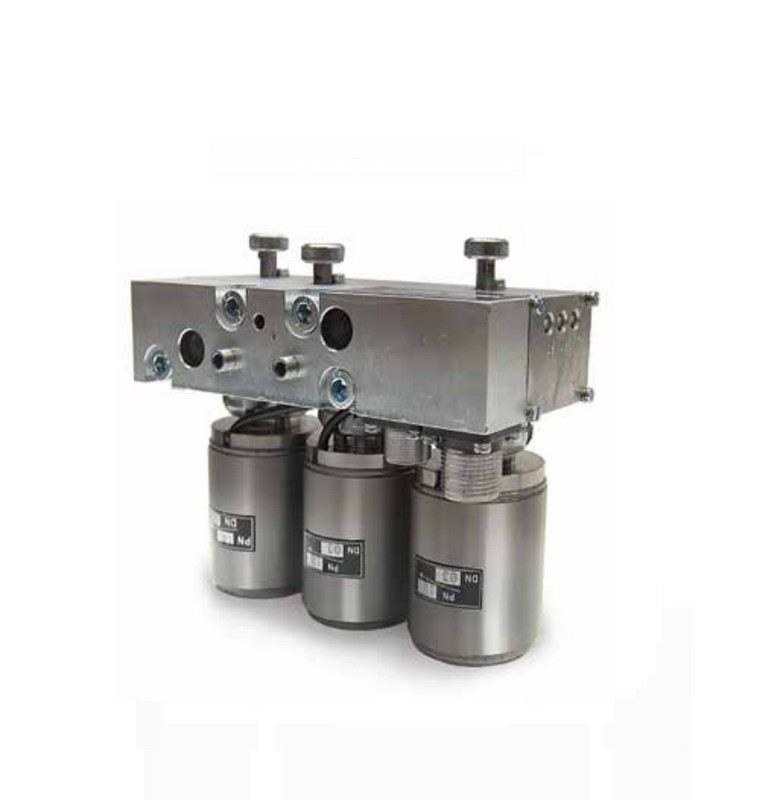

Пневмомодуль ПМ-09-03(ХХ) ХХХDC
Описание
Пневмомодуль ПМ-09-03(ХХ) ХХХDC применяется в системе автоведения подвижного состава и позволяет дистанционно управлять краном машиниста №394/395 системой автоведения, САУТ, КЛУБ.
Особенности
- наличие светодиодной индикации состояния клапанов;
- наличие третьего клапана, обеспечивает отпуск тормозов со сверхразрядкой тормозной магистрали;
- наличие ручных дублеров, позволяет управлять автоматическими тормозами поезда при сбоях электропитания;
- увеличенный срок гарантии (36 месяцев);
- уменьшенные массогабаритные характеристики по сравнению с аналогами.
Характеристики
| Параметры | Значение |
| Диаметр номинальный DN, мм | 3 |
| Рабочее давление, МПа | 0..1,0 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ2 |
| Диапазон температур окружающего воздуха, С | -50...+60 |
| Диапазон температур рабочей среды,С | -50...+60 |
| Степень защиты по ГОСТ 14254 | IP 22 |
| Время срабатывания,с | 0,01 |
| Рабочая среда | сжатый воздух качеством не грубее 10 класса загрязненности по ГОСТ 17433 |
| Материалы и стали | коррозионно-стойкие стали |
| Напряжение питания, В | 50, 75, 110 (-30...+50%) DC |
| Суммарная потребляемая мощность, Вт, не более | 45 |
| Режим работы ПВ,% | 100 |
| Присоединение к крану машиниста | стыковое |
| Габаритные размеры, мм, не более | 171х84х149 |
| Масса, кг | 2,9 |
