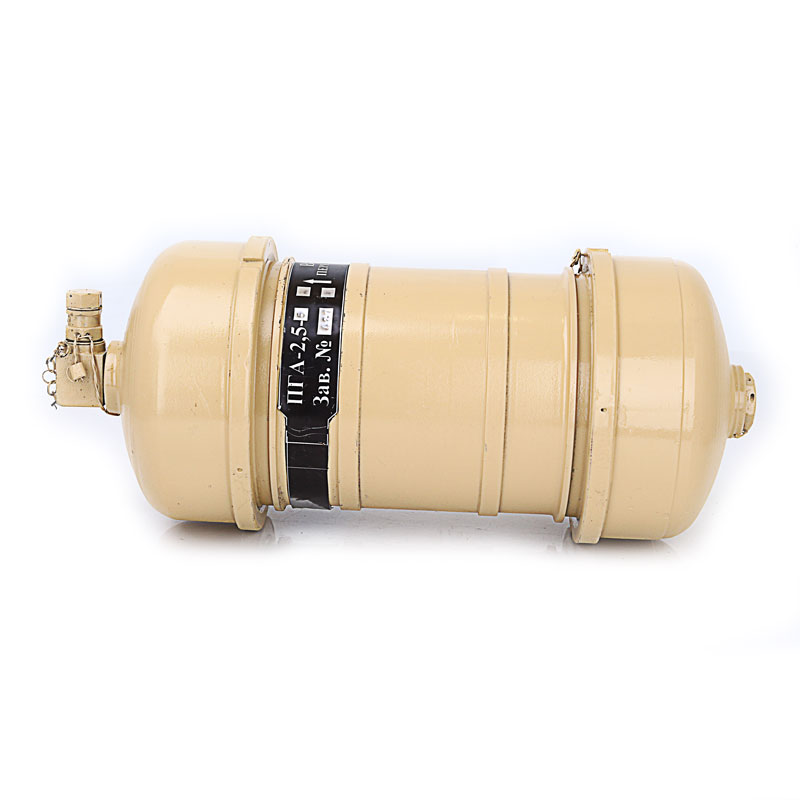

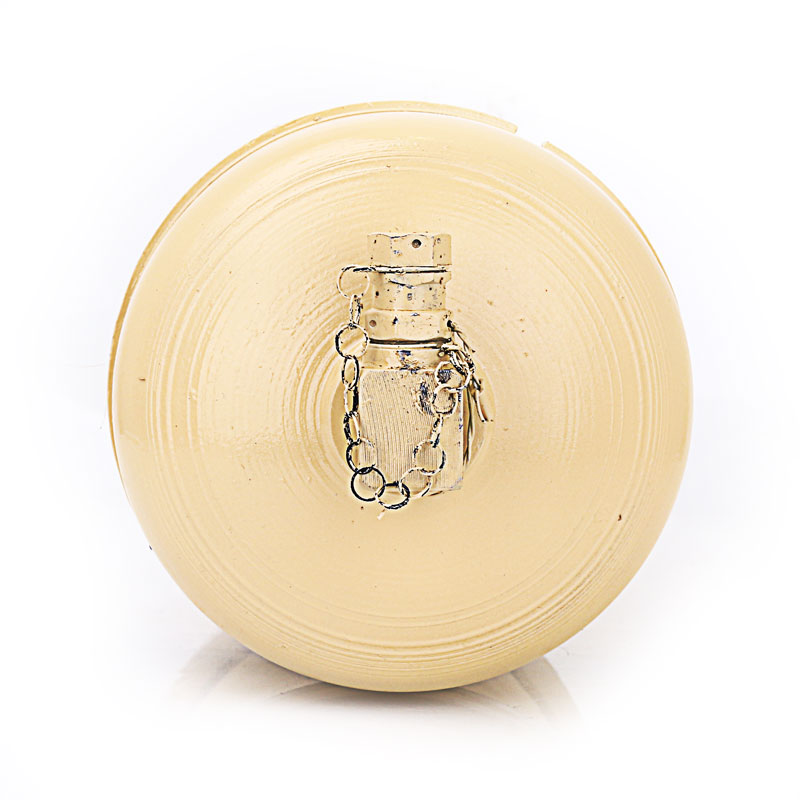

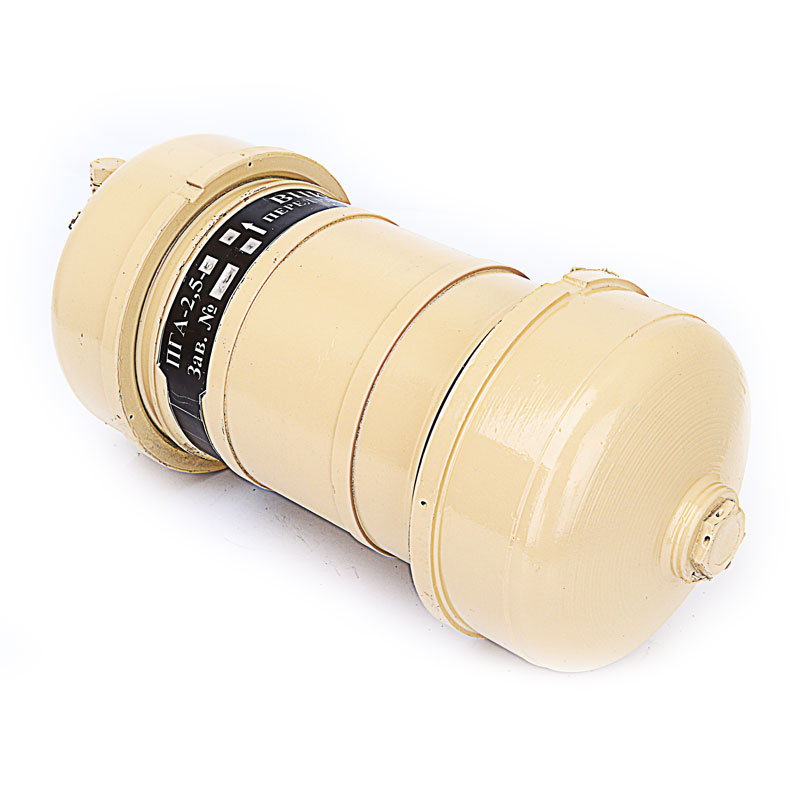

Пневмогидроаккумулятор ПГА-4, ПГА-2,5

No votes yet
Документация:

Об оборудовании

Пневмогидроаккумулятор ПГА-4 и ПГА-2,5 работает на поршневой основе. Основное предназначение -  аккумулирование энергии гидравлического типа. Также он необходим для поддержания постоянного давления внутри гидравлической системы и сглаживания пульсаций давления.

Модель пневмогидроаккумулятора ПГА серии 5 включает в своем составе горизонтальное устройство для зарядки.

Модель серии 6 не имеет устройства для зарядки.

Модель серии 7 разработана с вертикальным устройством для зарядки.

Заводское название и модели

ПГА-2,5 присвоен чертеж на заводе-изготовителе АЕИУ.306516.004, в интернете он известен как 577-99.10260.

ПГА-4 присвоен чертеж на заводе-изготовителе АЕИУ.306516.005, в интернете он известен как 577-99.10261.

  • Рабочее давление максимальное 25 МПа (250,0 кгс на см2).
  • Во время зарядки газом максимальное давление может составлять 15 МПа (150,0 кгс на см2)
  • Аккумулятор ПГА-2,5 имеет общую емкость бака 2,5 литра, а это 0,0025 м3.
  • Аккумулятор ПГА-4 имеет общую емкость бака 4 литра, а это 0,004 м3.
  • Для зарядки подходит два вида газа: технический азот (1 или 2 сорт согласно ГОСТ № 9293-74), аргон по ГОСТ № 10157-79.
  • Вес моделей:
  1. 2,5-5 весит 13,4 килограмм.
  2. 2,5-6 весит 13 килограмм.
  3. 2,5-7 весит 13,15 килограмм.
  4. 4-5 весит 16,4 килограмм.
  5. 4-6 весит 16 килограмм.
  6. 4-7 весит 16,15 килограмм.

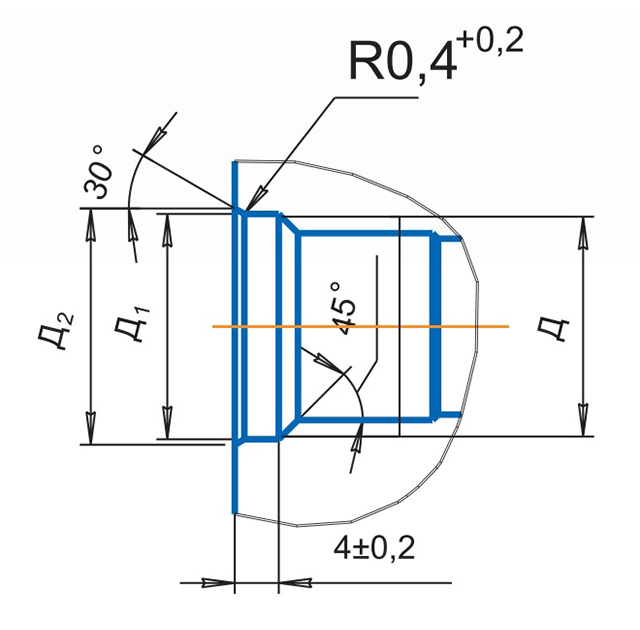

схематическое изображение присоединительных каналов ПГА-4, ПГА-2,5

Схематический вид присоединительных каналов пневмогидроаккумуляторов серии ПГА

Для моделей серии 2,5:

  • Д = M16x1,5-6H мм,
  • Д1 = 17,7H11 мм,
  • Д2 = 19H14 мм.

Для моделей серии 4:

  • Д = M20x1,5-6H мм,
  • Д1 = 20,5H11 мм,
  • Д2 = 21,8H14 мм
