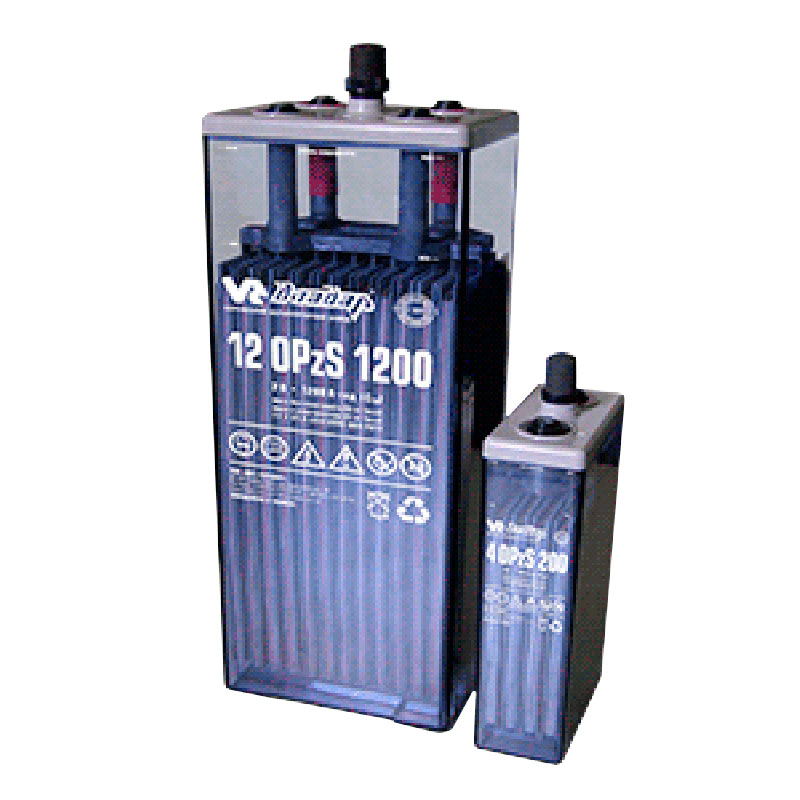

Аккумуляторы OpzS
Описание
Аккумуляторная батарея OpzS являются 2-вольтовыми источниками питания, с помощью которых комплектуются аккумуляторные батареи, применяемые для подачи постоянного тока к цепям систем управления на телеграфных/телефонных узлах связи и электрических станциях/подстанциях.
Особенности применения аккумуляторов OpzS
Аккумулятор OpzS относятся к категории устройств, которые эксплуатируются при условиях, характерных для группы М1. Батареями поддерживается непрерывный режим подзарядки и процесс постоянного разряда-подзаряда.
Конструкционное исполнение аккумуляторов OpzS
Корпус и крышка аккумулятора производится из ударопрочного пластика, который гарантирует батареи длительный эксплуатационный срок. В качестве электролита, обеспечиваемого генерацию электрической энергии, применяется раствор серной кислоты с показателем плотности 1,24 г/см3.
Положительный электрод батареи производится в виде трубчатого элемента, который имеет уникальный мультифракционный состав, обеспечивающий повышенную работу элементов батареи с оптимальными характеристиками. Отрицательный электрод производится в виде решетчатых пластин, в состав которых входит свинец, олово и кальций. Введение кальция обеспечивает коррозионную устойчивость электродов, а также уменьшает выкипание электролита. Чтобы исключить преждевременное осаждение активной массы с электродов они имеют высокопористый сепаратор из полимерного материала.

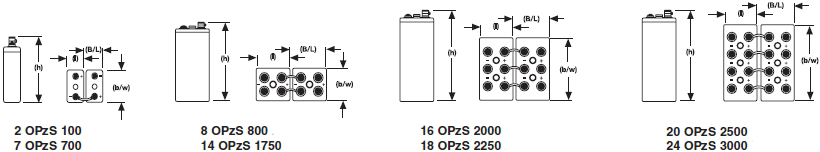

Рис.1 - Схама аккумуляторных батарей OpzS
Характеристики
|
Минимальные габаритные размеры: |
10,5х20,6х42 см |
|
Максимальные габаритные размеры: |
58,5х21,5х84 см |
|
Минимальный и максимальный вес без электролита: |
8,5 кг / 166 кг |
|
Минимальный и максимальный вес аккумулятора с электролитом: |
1,35 кг / 240 кг |
|
Величина разрядного тока: |
от 10 А до 600 А |
|
Минимальная и максимальная длительность разряда батареи до 1,8 В/эл. (в зависимости от ток разрядки и параметров аккумулятора): |
10,8 мин / 1827 мин |
|
Используемый электролит: |
Раствор воды с серной кислотой, плотность которой 1,24 г/см3 |
Модификации
|
Тип
|
Напряж.
В |
Ёмкость С 10 1,8В/Эл, 20 0 С Ач
|
Макс.
длина L, мм |
Макс.
ширина B, мм |
Макс.
высота H2, мм |
Монтажная длина мм
|
Вес с электро-литом кг
|
Вес электро-лита кг
|
Внутреннее сопротивление Ом
|
Ток короткого замыкания А
|
|
2 OPzS 100
|
2
|
125
|
105
|
208
|
405
|
115
|
13.7
|
5.2
|
1.45
|
1400
|
|
3 OPzS 150
|
2
|
165
|
105
|
208
|
405
|
115
|
15.2
|
5.0
|
1.05
|
1950
|
|
4 OPzS 200
|
2
|
210
|
105
|
208
|
405
|
115
|
16.6
|
4.6
|
0.83
|
2450
|
|
5 OPzS 250
|
2
|
260
|
126
|
208
|
405
|
136
|
20.0
|
5.8
|
0.72
|
2850
|
|
6 OPzS 300
|
2
|
310
|
147
|
208
|
405
|
157
|
23.3
|
6.9
|
0.63
|
3250
|
|
5 OPzS 350
|
2
|
380
|
126
|
208
|
520
|
136
|
26.7
|
8.1
|
0.63
|
3250
|
|
6 OPzS 420
|
2
|
455
|
147
|
208
|
520
|
157
|
31.0
|
9.3
|
0.56
|
3650
|
|
7 OPzS 490
|
2
|
530
|
168
|
208
|
520
|
178
|
35.4
|
10.8
|
0.50
|
4100
|
|
6 OPzS 600
|
2
|
680
|
147
|
208
|
695
|
157
|
43.9
|
13.0
|
0.47
|
4350
|
|
7 OPzS 700
|
2
|
750
|
147
|
208
|
695
|
157
|
47.2
|
12.8
|
0.43
|
4800
|
|
8 OPzS 800
|
2
|
910
|
215
|
193
|
695
|
225
|
59.9
|
17.1
|
0.30
|
6800
|
|
9 OPzS 900
|
2
|
980
|
215
|
193
|
695
|
225
|
63.4
|
16.8
|
0.27
|
7500
|
|
10 OPzS 1000
|
2
|
1140
|
215
|
235
|
695
|
225
|
73.2
|
21.7
|
0.26
|
7900
|
|
12 OPzS 1200
|
2
|
1370
|
215
|
277
|
695
|
225
|
86.4
|
26.1
|
0.23
|
8900
|
|
12 OPzS 1500
|
2
|
1700
|
215
|
277
|
845
|
225
|
108
|
33.7
|
0.24
|
8500
|
|
14 OPzS 1750
|
2
|
1800
|
215
|
277
|
845
|
225
|
114
|
32.7
|
0.22
|
9300
|
|
16 OPzS 2000
|
2
|
2250
|
215
|
400
|
815
|
225
|
151
|
50.0
|
0.16
|
12800
|
|
18 OPzS 2250
|
2
|
2450
|
215
|
400
|
815
|
225
|
158
|
48.0
|
0.14
|
14600
|
|
20 OPzS 2500
|
2
|
2800
|
215
|
490
|
815
|
225
|
168
|
60.0
|
0.12
|
17000
|
|
22 OPzS 2750
|
2
|
3000
|
215
|
490
|
815
|
225
|
191
|
58.0
|
0.11
|
17800
|
|
24 OPzS 3000
|
2
|
3350
|
215
|
580
|
815
|
225
|
217
|
71.0
|
0.11
|
18600
|
