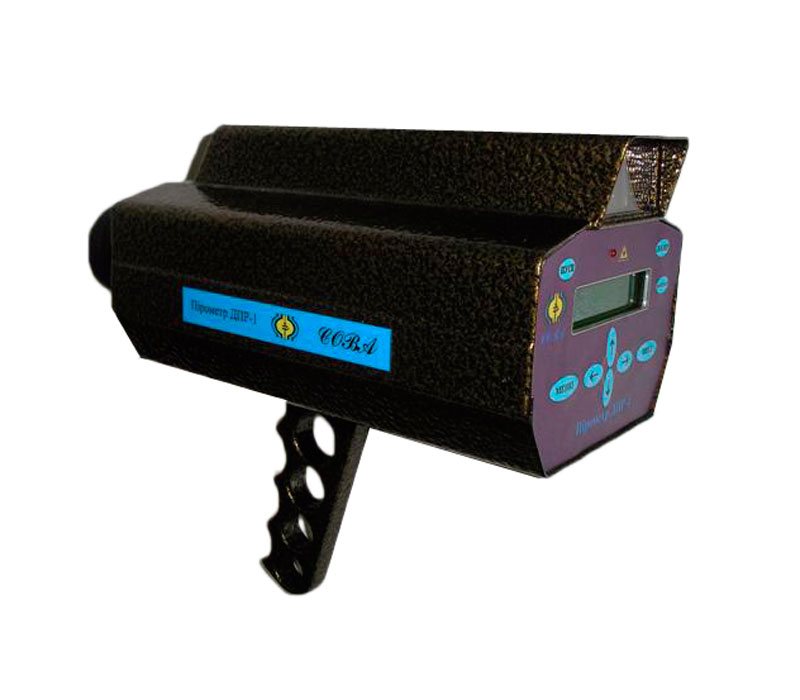

Пирометры ДПР-1

Average: 8 (1 vote)
Категория:

Пирометры ДПР-1 предназначенные для бесконтактного измерения реальной температуры нагретых объектов независимо от их лучеиспускательной способности.

Область применения

Пирометры широко используются::

  • в металлургической промышленности для измерения температуры расплавленных металлов в ковшах, кокилях, доменных печах, мартенах
  • при разливе жидкого металла в формы
  • контроля температуры до и на прокатных станах (горячий и холодный прокат)
  • контроль и автоматизация процесса плавки при изготовлении деталей в вакуумных плавильных печах
  • на огнеупорных и коксохимических комбинатах для измерения температуры в газовых печах
  • в кузнечных цехах при ковке металлов
  • в цехах заводов при изготовлении провода, арматуры, рельсов, труб разного диаметра
  • на заводах цветных металлов для контроля плавки, прокате и закале деталей независимо от вида металла
  • контроль температуры швов в процессе сварки
  • при закалке и обжиге деталей в индукционных печах
  • при измерении температуры между витками индуктора

Принцип действия

Методика измерения пирометров ДПР-1 базируется на использовании зависимости отношения энергетических яркостей в двух спектральных зонах от температуры. Расчет этого отношения, учет температуры окружающей среды и анализ результатов пикового детектора заносятся в программу и вводятся в микропроцессор, который дает возможность высокоточной обработки и коррекции измерений. Чувствительный элемент приемника излучения представляет собой плоско-параллельную пластину, изготовленную с високополяризованного пироэлектрического материала, на противоположные стороны которой напылено электроды. Под действием излучения пластина нагревается и ее спонтанная поляризация уменьшается, что проявляется в изменении заряда конденсатора, который регистрируется. Независимость чувствительности пироприемника от температуры предоставляет возможность работы приборов на их основе без термостабилизации.

Результаты измерений выводят на цифровой индикатор и на разъемы в аналоговой форме с током от 4 до 20 мА и в цифровой через RC 485 или RC 232. Протокол связи пирометра совместим с системой команд функциональных модулей серии I–7000 фирмы ICP DAS. За конструктивным выполнением пирометр одноблочный комбинированный прибор, может быть переносным или использоваться стационарно. В приборе расположено отверстие с резьбой М10 для стационарного крепления прибора. В приборах расположенное зарядное устройство, которое дает возможность приборам работать от аккумуляторов 12В,или сети 220В.

Технические характеристики
Параметры Значение
Диапазон измеряемых температур, °С от 200 до 3500
Точность измерения, °С (по всему диапазону) ± 5
Уровень чувствительности, °С 1
Коэффициент визирования, (по заказу) от 30 до 100
Габаритные размеры, мм (не более) 122 х 114 х 275
Масса, кг (не более) 2,0
Время измерения, с 0,25
Время беспрерывной работы
  • от аккумуляторов, часов
  • от внешнего источника, часов
8
круглосуточно
Диапазон расстояний, м 0,4 ... 50
Питание от аккумуляторов или сети 12В/130мА или  220В/50Гц
Средняя наработка на отказ (безотказность), часов 16000
Средний срок службы, лет 10

Преимущества пирометра ДПР-1

  • обеспечивают высокую точность измерения температуры на всем диапазоне;
  • надежность и стабильность результатов измерения;
  • независимость результатов измерений от состояния окружающей среды (загрязнение посторонними газами, водными парами, пылью, и т.п.);
  • возможность точного измерения температуры для подвижных, вибрационных объектов;
  • возможность точного измерения алюминиевого расплава;
  • приборы не боятся магнитных полей и работают возле индукционных печей;
  • независимость точности измерения от поверхности объекта (наличие частичного загрязнения окислами, шлаками и т.д.);
  • не реагирует на частичное загрязнение объектива прибора.
