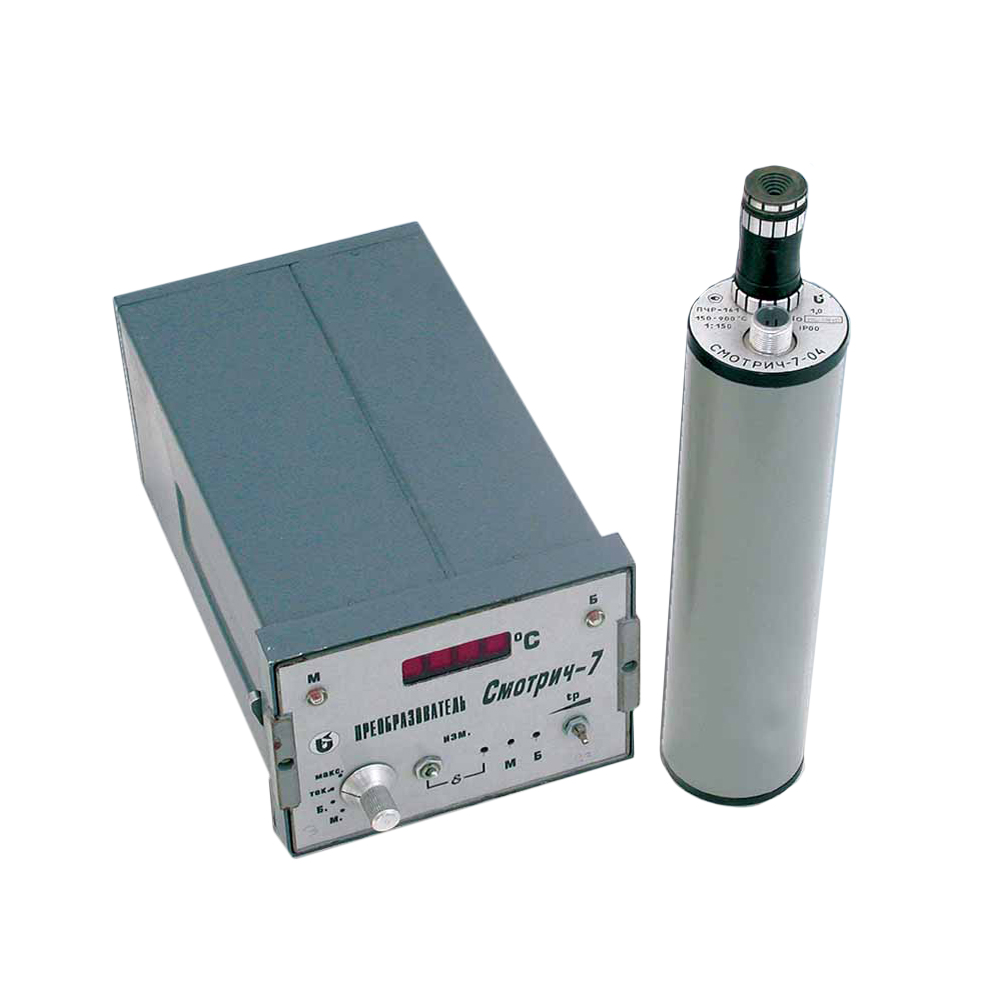

Пирометр СМОТРИЧ-7

Пирометр частичного излучения СМОТРИЧ-7  припадает к категории электронно-оптического измерительного оборудования, функционирующего по бесконтактной технологии.

Назначение

В промышленном подсознании работы пирометр СМОТРИЧ-7 позволяет производить измерение температурных параметров поверхности материальных объектов и выполнять регулировочные функции по отношению к температуре принудительно нагреваемых физических тел.

Пирометр отличается стабильностью функционирования даже в условиях фоновых засветок значительной интенсивности. Это позволяет эффективно использовать их, в том числе, совместно с модернизированной аппаратурой марки «Булат», предназначенной для осуществления упрочнения поверхности и структуры инструментов.

Устройство и работа

Пирометр частичного излучения СМОТРИЧ-7 осуществляет измерение энергетической интенсивности яркостного электромагнитного излучения от поверхности объектов. Измерения выполняются в волновом диапазоне, обеспечивающем отсутствие влияния на показания различных внешних воздействий. В качестве элемента, чувствительного к измеряемому электромагнитному спектру, используется фоторезистор ФР-188Б, сопротивление которого изменяется пропорционально зарегистрированной им мощности излучения в единицу времени.

Вычисление действительной температуры выполняется в соответствии с однозначной зависимостью мощности электромагнитных волн, излучаемых поверхностью объектов, от ее температуры. В результате на выходе пирометра СМОТРИЧ генерируется электрический сигнал, значения которого лежат в унифицированном диапазоне ГСП, что позволяет использовать этот прибор в системах автоматизированного управления теплогенерирующим оборудованием, осуществляющим нагрев различных объектов.

Благодаря бесконтактной технологии измерения исключается негативное воздействие теплового излучения на прибор и обслуживающий персонал.
