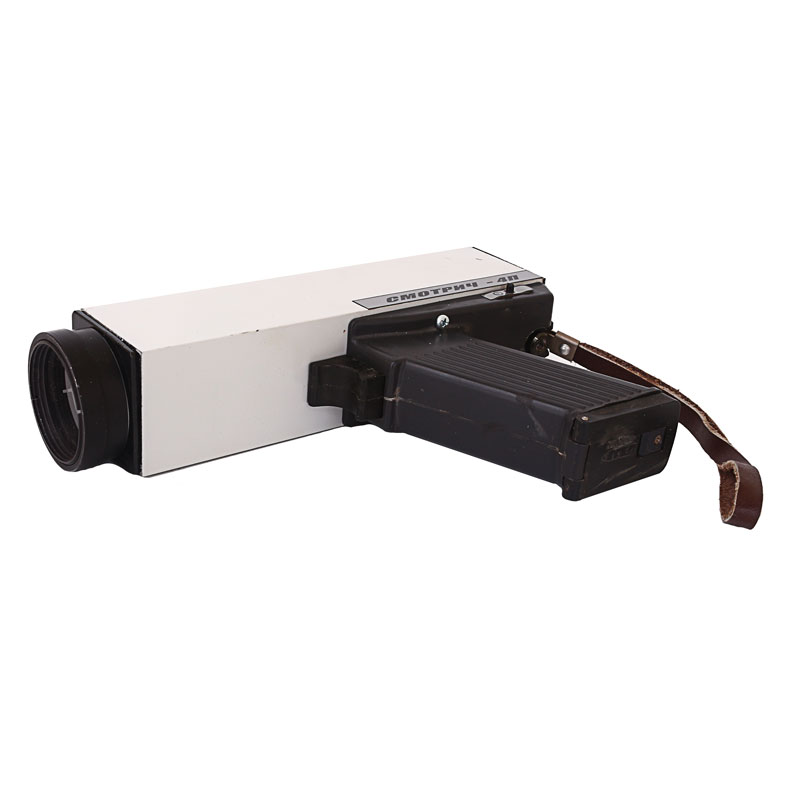

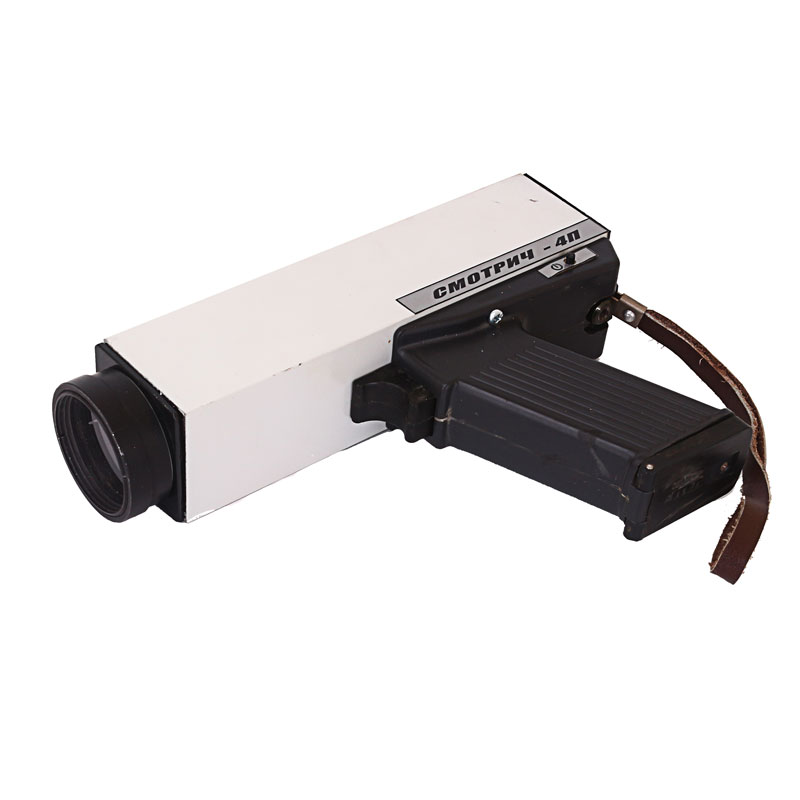

Пирометр Смотрич-4П, Смотрич 5П

Категория:
Документация:

Пирометр Смотрич-4П и пирометр Смотрич-5П представляет собой контрольно измерительный прибор, при помощи которого осуществляется дистанционное измерение температуры нагретого объекта. Прибор предоставляет возможным выполнять контроль температуры посредством приема, генерируемых нагретым телом тепловых волн. Таким способом можно исследовать объекты, нагретые до 6000С.

Применение приборов Смотрич-4П и Смотрич-5П

Предложенные приборы позволяют выполнять экспресс-контроль температуры различных объектов. Устройство может использоваться в различных промышленных отраслях, где в процессе реализации технологических процессов возможен высокий нагрев механизмов, конструкций, отдельных деталей и объектов.

Принцип действия пирометра

Работа пирометрической системы основана на возможности измерений абсолютных значений амплитуд электромагнитных волн, излучаемых нагретым телом в ИК-области спектра. Полученные волны преобразуются с последующей выдачей сигнала на визуальный индикатор в виде измеряемой температуры.

В процессе работы пирометра тепловой луч, от нагретого тела, фокусируется при помощи оптической системы устройства и попадает на преобразователь, на выходе которого будет электрический сигнал. Величина этого сигнала пропорциональна температуре нагретого объекта.

Особенности конструкции

Пирометр Смотрич-4П и пирометр Смотрич-5П реализован в виде радара со встроенным цифровым индикатором. Для точного наведения прибора на исследуемый объект используется специальное визирное устройство. Чтобы компенсировать влияние температуры внешней среды в устройстве предусмотрена компенсационная система. В качестве приемника электромагнитного излучения используется фольговая термобатарея или напиленная висмут-теллуром чувствительная пластина. Также в роли чувствительного элемента могут устанавливаться фотодиоды кремниевого или германиевого типа.

По заказу клиента приборы могут доукомплектовываться дополнительным измерительным каналом для установки термопары.

Пределы диапазона контролируемых температур:

30…6000С

Используемый для измерений спектральный диапазон:

2…9 мкм

Величина возможной погрешности:

2%

Коэффициент визирования:

1:15

Расстояние для измерений:

0,6 м

Интервал установки параметров:

2,5 сек

Показатель потребляемой мощности:

0,6 Вт

Габаритные размеры:

26х7х21 см

Вес устройства:

1,5 кг
