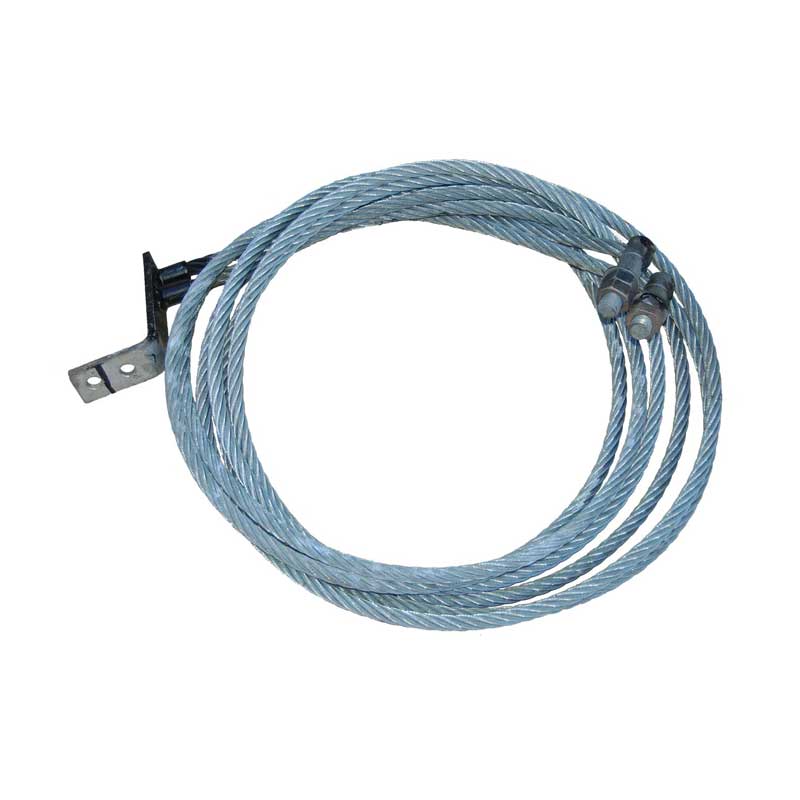

Перемычки дроссельные
Описание
Перемычки дроссельные применяются на участках железнодорожного пути с автономной или электрической тягой переменного тока.
Предназначены для подключения дроссель-трансформаторов ДТ-1-150 (2ДТ-1-150) в рельсовую цепь и создания электрического соединения составных частей изолированных стрелочно-путевых секций, бесстрелочных участков и путей с целью пропуска переменного тягового тока в обход изолирующих стыков.
Характеристики
|
Номер чертежа |
Тип перемычки |
Длина отдельных ветвей перемычки, мм |
Диаметр стального каната каждой ветви перемычки, мм |
Сечение одной ветви перемычки, мм2 |
Масса перемычки, кг, не более |
|
|
Ветви А |
Ветви Б |
|||||
|
0832.00.000 |
XXIV-II |
3650 |
3800 |
14,5 |
96,36 |
8,0 |
|
0833.00.000 |
XXV-II |
1650 |
1800 |
14,5 |
96,36 |
4,5 |
|
0834.00.000 |
XXIV-IIy |
4500 |
4650 |
14,5 |
96,36 |
8,5 |
|
0835.00.000 |
XXV-IIy |
2500 |
2650 |
14,5 |
96,36 |
6,5 |
