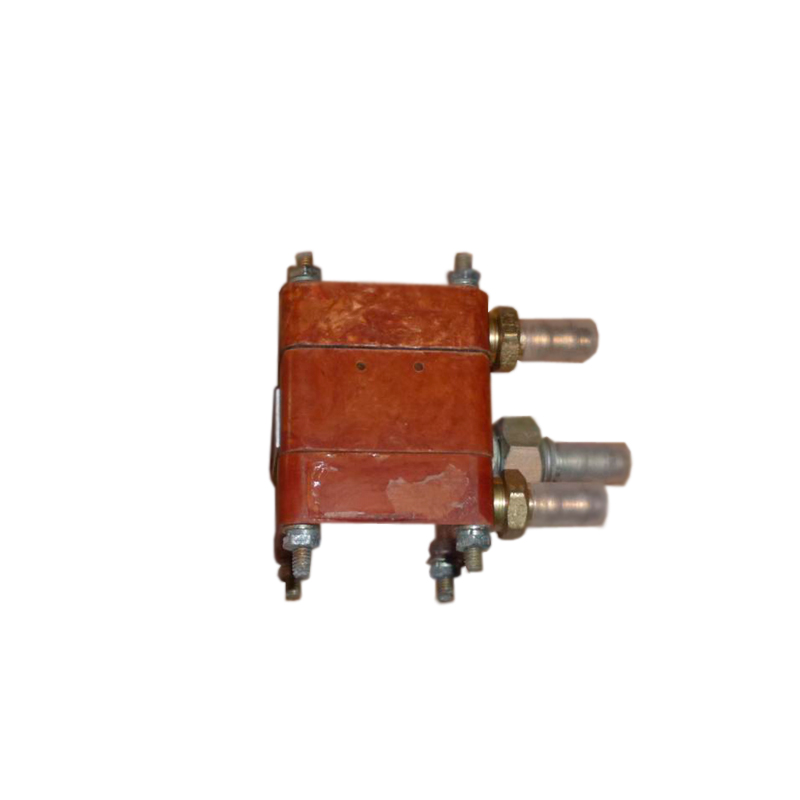

Переключатель пневматический Р10А
Описание
Переключатель пневматический Р10А предназначен для переключения цепи пневматического типа при помощи командного пневматического сигнала.
Устройство и принцип действия
Работа устройства Р10А базируется на трансформации энергии командного сигнала пневматического типа в ход клапанного мембранного механизма, который осуществляет управление процессами выключения и включения цепи пневматической.
Прибор может монтироваться в любом положении. Монтаж переключателей Р10А может быть произведен на платы, стойки, уголки либо кронштейны посредством гайки и штуцера выходного типа (резьба М12).
Для прокладки пневматической трассы используется трубопровод, внутренний диаметр которого составляет 0,6 см.
| Параметры | Значения |
| Давление переключаемого сжатого воздуха, кПа | 600 |
| Мощность выходного сигнала (расход переключаемого сжатого воздуха) при перепаде давления на переключателе 140 кПа, не менее, м3/ч |
12 |
| Величина входного сигнала, кПа | "1" - 110 …660 "0" - 0 …10 |
| Температура окружающего воздуха, °С | минус 30… +50 |
| Вероятность безотказной работы за 2000 ч (или 144000 циклов срабатываний при частоте срабатывания 0.02 Гц) | 0.991 |
| Масса, кг | 0.29 |

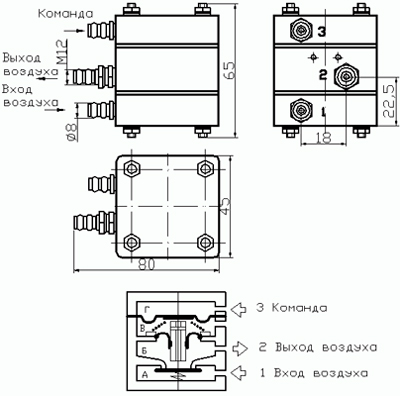

Рис.1. Схема переключателя пневматического Р10А
