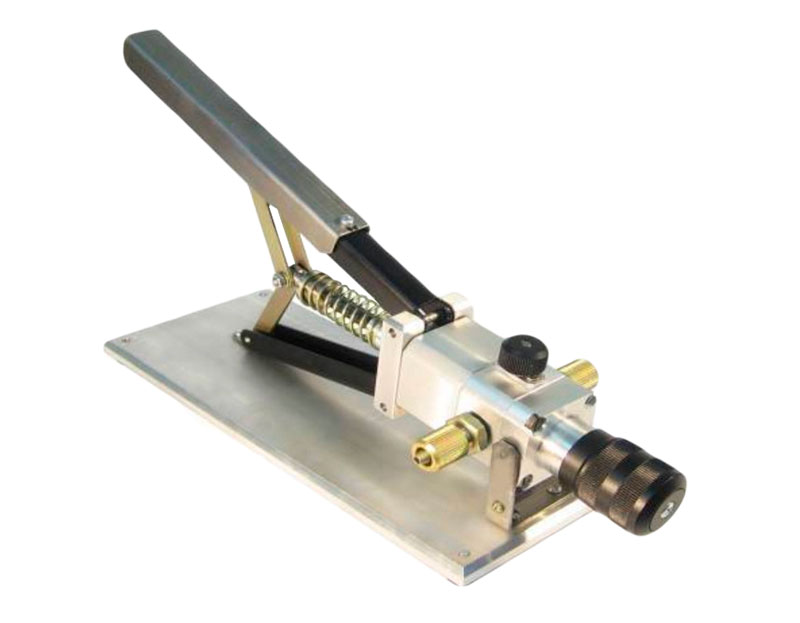

Насосы пневматические МТМ-НПП

Насос МТМ-НПП предназначен для задания избыточного давления при проведении поверки средств измерения давления и их калибровки в условиях эксплуатации в составе портативного калибратора МТМ 1000Д. Насос может применяться самостоятельно, как средство для проведения поверочных работ методом сличения показания образцового манометра и рабочих средств измерения давления. Насос МТМ-НПП можно заказать как отдельно, так и в комплекте к калибратору давления МТМ 1000Д с набором переходников для различных резьбовых соединений, как метрических, так и дюймовых размеров.

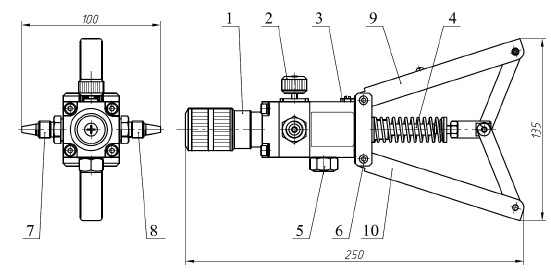

рис. 1 - Конструкция и габаритные размеры, где:

• 1 – рукоятка;
• 2 – вентиль сброса давления из сисемы;
• 3 – винт игольчатый;
• 4 – шток;
• 5 – корпус клапана;
• 6 – ось;
• 7, 8 – штуцеры;
• 9, 10 – рычаг.

Основные функции

• Точная регулировка давления обеспечивается гайкой в пределах одного качка.
• Плавный сброс воздуха из проверяемой линии осуществляется ручкой.
• По отдельному заказу поставляется приставка вакуумная, позволяющая использовать насос как задатчик разрежения.
